ADW300W/4GC 安科瑞換電站二次互感4G直傳導軌式電能表
參考價 | ¥ 1050 |
訂貨量 | ≥1件 |
- 公司名稱 安科瑞電氣股份有限公司
- 品牌 Acrel/安科瑞
- 型號 ADW300W/4GC
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/8/15 14:15:52
- 訪問次數 34
聯系方式:周女士18701808662 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
電量傳感器、網絡電力儀表、智能馬達控制器、導軌式安裝電能表、光伏匯流箱、有源濾波器、電力監控與電能管理及電氣火災監控等系統方案
產地類別 | 國產 | 類型 | 電子式電能儀表 |
---|---|---|---|
應用領域 | 能源,電氣 |
一、主要功能特點
1、測量功能
能測量全電力參數包括電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓、電流的相角、電壓不平衡度、電流的不平衡度、頻率F、31次分次諧波、奇偶次總諧波含量及總諧波含量。其中電壓U保留1位小數,頻率F保留2位小數,電流I保留2位小數,功率P保留3位小數, 相角度Φ保留2位小數,不平衡度△保留2位小數。
如:U = 220.1V,f = 49.98HZ, I = 1.99A, P = 0.219KW, Φ= 60.00°, △=0.00%
支持4路測溫,測溫范圍:-40~150℃,精度±2℃
剩余電流檢測,初始量程:0~1000mA,可設置量程倍數(1~60)
2、計量功能
能計量當前組合有功電能,正向有功電能,反向有功電能,組合無功電能,感性無功電能,容性無功電能,四象限無功電能。
3、分時功能
8 套時段表,一年可以分為 14 個時區,每套時段表可設 14 個日時段 8 個費率(F1、F2、F3、F4、F5 即尖峰平谷深谷,F6、F7、F8 預留) 。分時計費的基本思想就是把電能作為一種商品,利用經濟杠桿,用電高峰期電價高,低谷時電價低,以便削峰填谷,改善用電質量,提高綜合經濟效益。
4、需量功能
5、歷史電能統計功能
能統計上12月的歷史電能(包括4象限、各費率電能)
6、開關量輸入輸出功能
有2路開關量輸出,4路開關量輸入,開關量輸出為繼電器輸出,可以實現“遙控”和報警輸出。開關量輸入不僅能夠采集和顯示本地的開關信息,同時可以通過儀表的RS485實現遠程傳輸功能,即“遙信”功能。
7、無線通訊功能
ADW300支持RS485通訊、Lora&LoraWAN通訊、NB、4G及Wifi通訊。其中4G、NB、WIFI可以實現MQTT協議,HTTP協議,TCPIP透傳等多種網絡協議接入。具體協議,可與我司相關人員聯系獲取。
4G、Wifi無線通訊支持停電上報功能(選配U);
4G通訊支持遠程調試,可以配置費率時段信息、電壓及電流變比、服務器IP地址端口、上傳時間等參數;
4G通訊支持?jǐn)帱c(diǎn)續傳,按照15分鐘上傳頻率,數據可續傳不少于2周時間;
二、外形尺寸

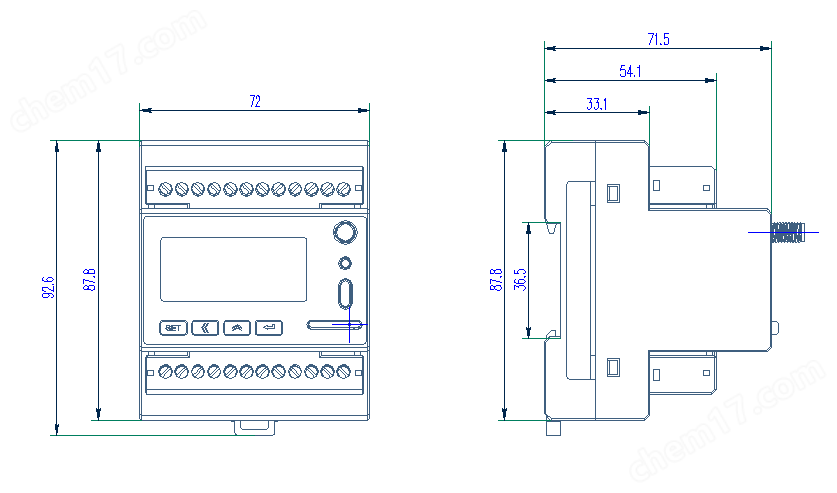

ADW300尺寸圖

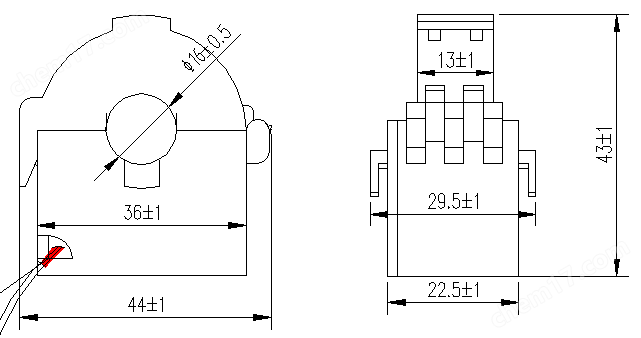

ADW300W配套互感器HCT16K-FJ尺寸圖
三、接線說明
1、ADW300W外接互感器為紅白兩根線,紅接儀表IA*、IB*、IC*,白接儀表IA、IB、IC;ADW300-HJ外接互感器為紅黑兩根線,紅接儀表IA*、IB*、IC*,黑接儀表IA、IB、IC;
2、ADW300W或ADW300-HJ均使用自帶m互感器,嚴禁接入普通5A或1A輸出互感器,否則會導致儀表損壞;
3、ADW300W或ADW300-HJ在接線時,互感器端子禁止短接、禁止接地,否則會導致計量不準或儀表損壞;
4、ADW300W或ADW300-HJ用于測量現場互感器二次線時,儀表自帶互感器應與現場一次側互感器保持距離(大于30cm),以免出現干擾。
安科瑞換電站二次互感4G直傳導軌式電能表
安科瑞換電站二次互感4G直傳導軌式電能表
