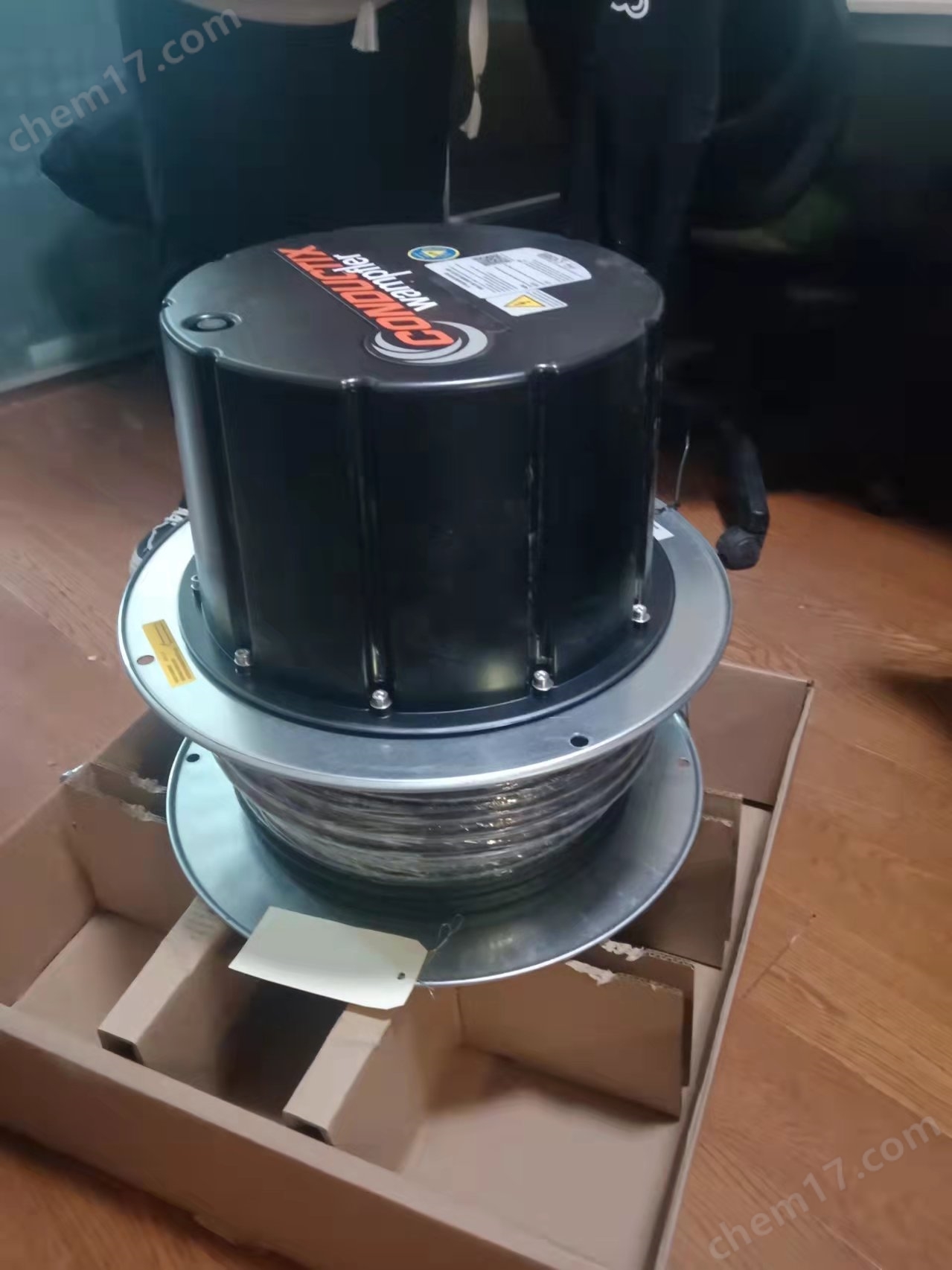

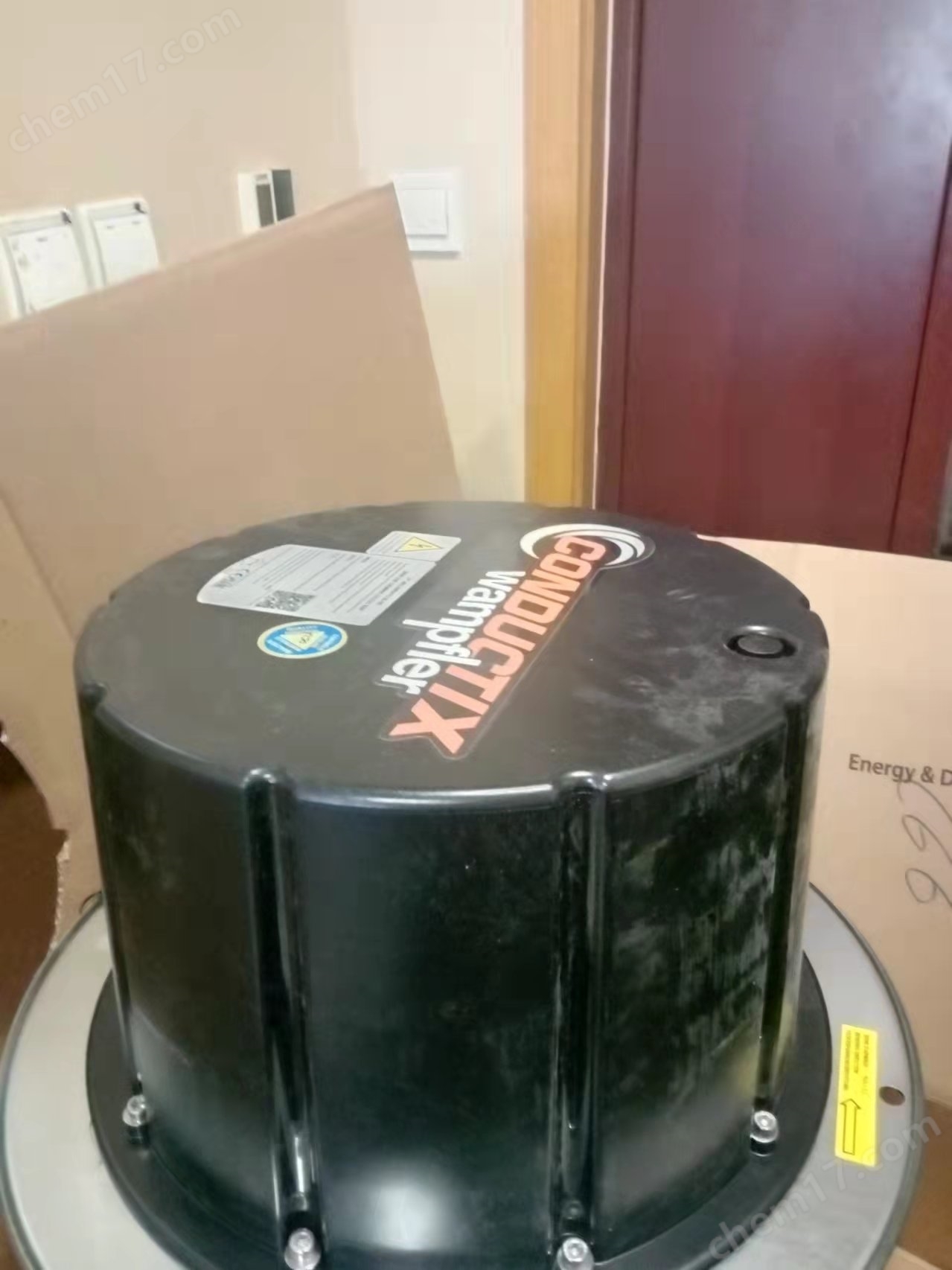

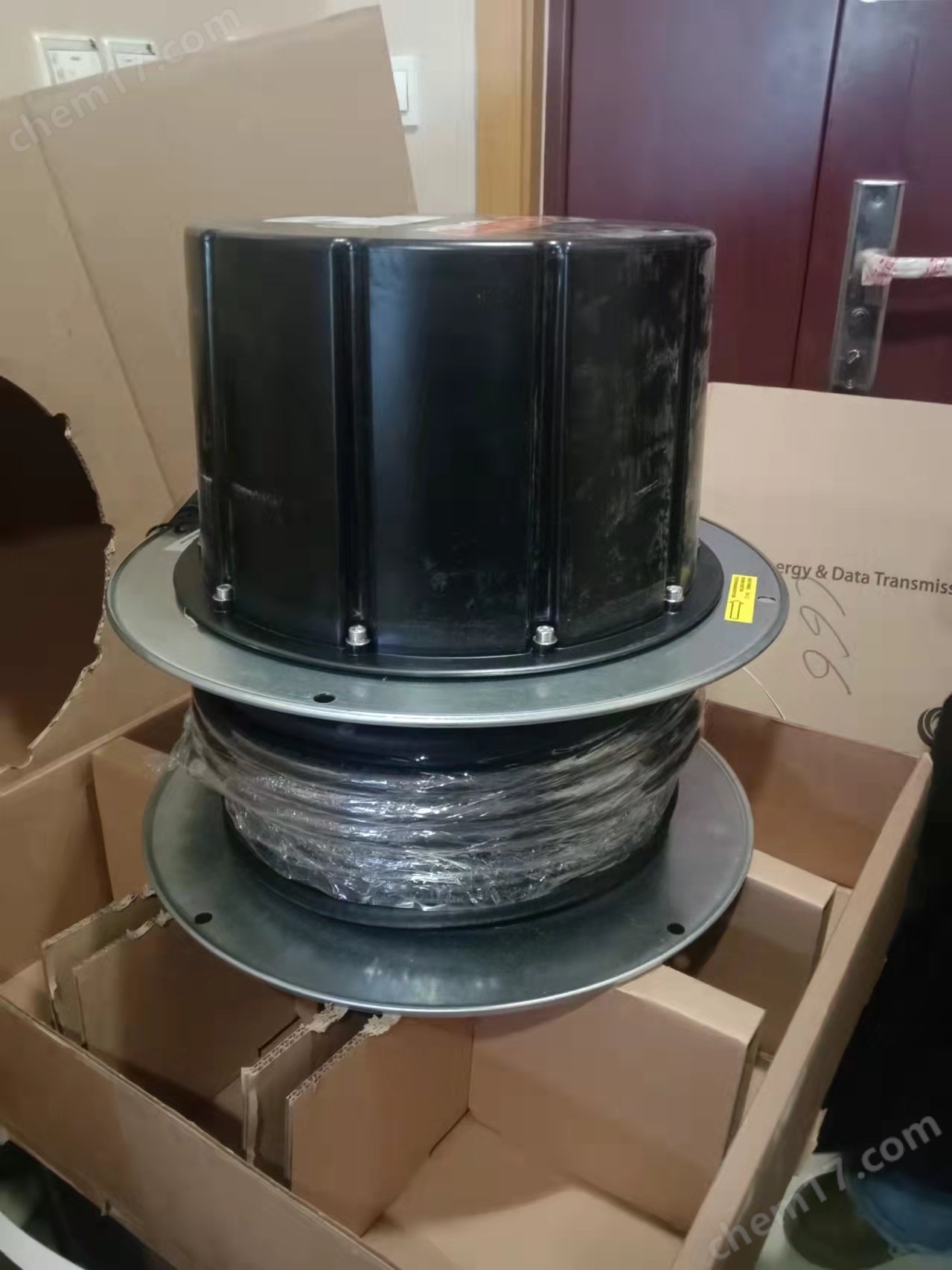

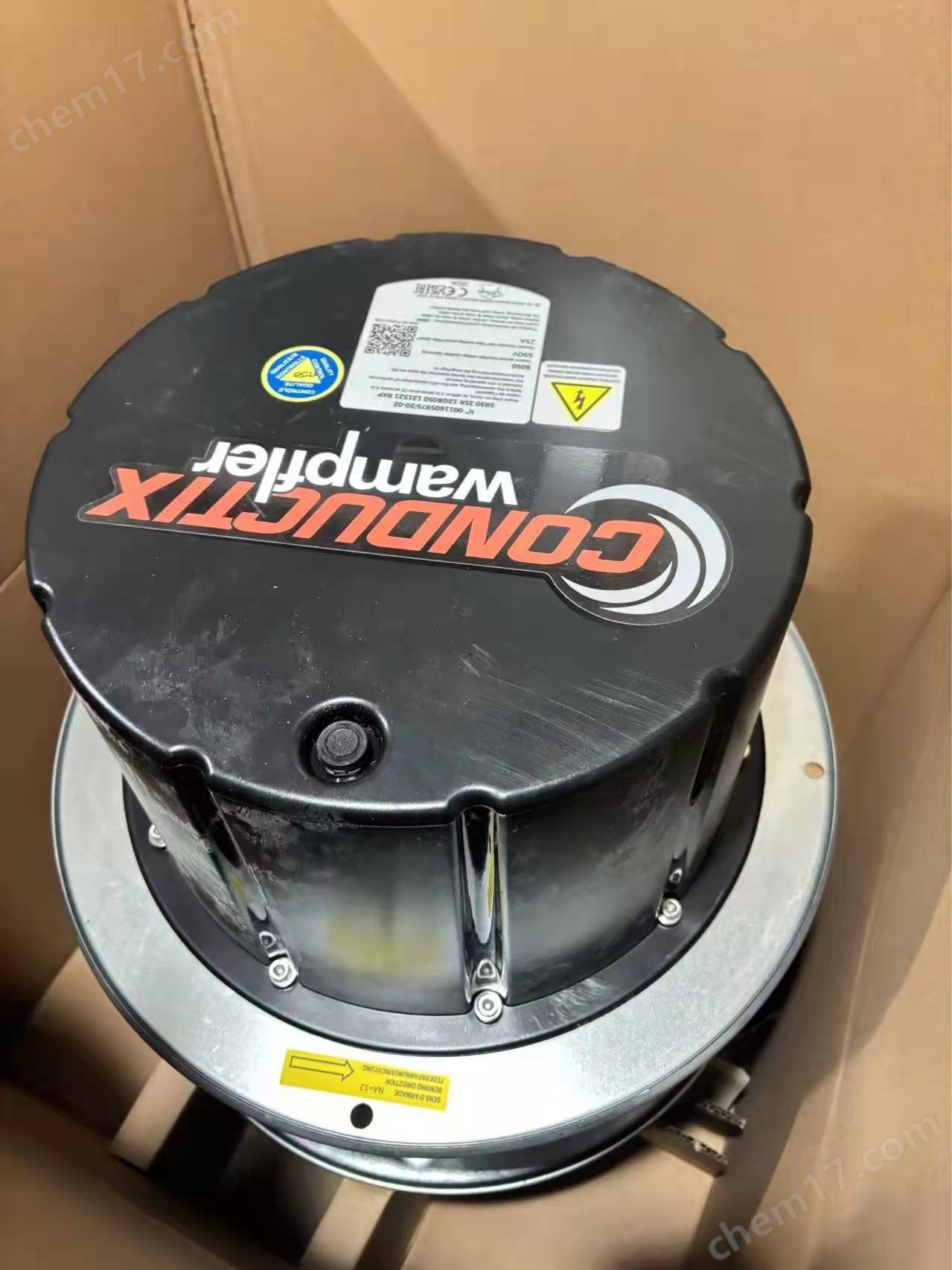

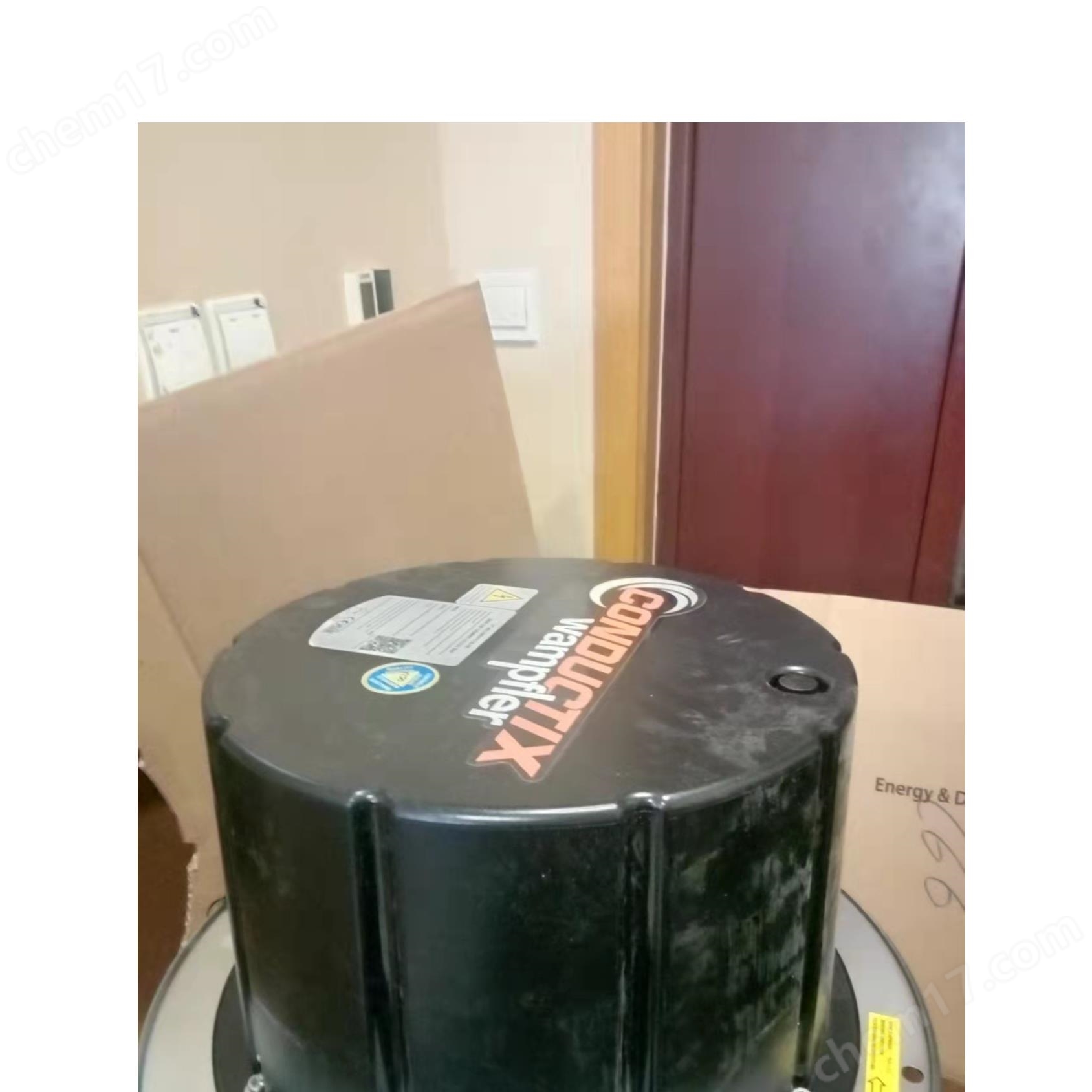

-1322055496⑨卷軸電纜

橫向電纜安裝：重工機械卷筒電纜穩定好熱處理工業爐用備件  重工機械卷筒電纜穩定好熱處理工業爐用備件

1.可以向1或2個方向出線。

2.電纜在連續平面上拖拽或用間隔小于1m的支撐將電纜撐離地面。

3.安裝高度從電纜拖拽平面到卷筒中心不超過1m。

4.不考慮電纜轉向。

5.運行速度為：10米/分鐘--60米/分鐘。

6.加速度可達0.3 m/s。

垂直電纜安裝：

1.卷筒安裝在頂端。

2.電纜出現方向垂直向下。

3.運行速度為： 10米/分鐘--40米/分鐘。

4.加速度可達0.3 m/s。

5.自由下垂的電纜長度L0不考慮

標準水平往復:水平安裝在移動設備上，電纜低點與卷筒之間的高度差在1m左右并且需要支撐離開地面。

提升機構: 采用卷筒在上，電纜自然垂下的垂直安裝方式。

電纜卷筒上的動力部分和調速部分是由電機來承擔的，這種電機具有電氣和機械特性。電機調速范圍寬，具有較軟的機械特性，當負載變化時電機的工作轉速也相應變化，即負載增加轉速下降，負載下降轉速上升。而且電機可以在其轉矩、轉速的機械特性曲線上任意一點都能長期穩定的運行，所以可以保證電纜在卷盤的相應半徑上獲得適當?shù)木砝@速度和拉力。

1、卷取電纜 電機輸出力矩為動力，通過減速部分帶動卷盤收取電纜。

2、釋放電纜 電機輸出力矩為阻礙力, 防止電纜快速拉開卷盤，保證了放纜的同步性。

3、停機時 長期堵轉電機帶有盤式常閉制動器，可以保證電機斷電時，電纜不會因重力作用從卷盤上滑落

配置Ⅳ型滑環的集電器單環承載額定電流為160A。

配置Ⅴ型滑環的集電器單環承載額定電流為800A。

單個驅動頭輸出轉矩調整范圍130-300Nm。

在右面的圖表中，彈簧卷筒“水平放線”和“垂直放線”的兩種應用方式都有表示。
