ST型平衡器四輪板式滑車/W65軌道平移裝置產品特點

●ST型平衡器滑車的種類有導軌滑車、焊機滑車、組合式滑車、球鉸工具滑車、板式工具滑車和電纜滑車

●導軌滑車是將橫軌連接在縱軌上并沿縱軌的方向移動

●焊機滑車在焊裝生產線上主要用于懸掛點焊機并沿軌道方向移動

●組合式滑車直接在工字鋼上移動，用于懸掛點焊機等重物

●球鉸工具滑車可用于懸掛重物并在滑軌內移動，同時可通過球鉸旋轉，在焊裝線上用于懸掛焊鉗

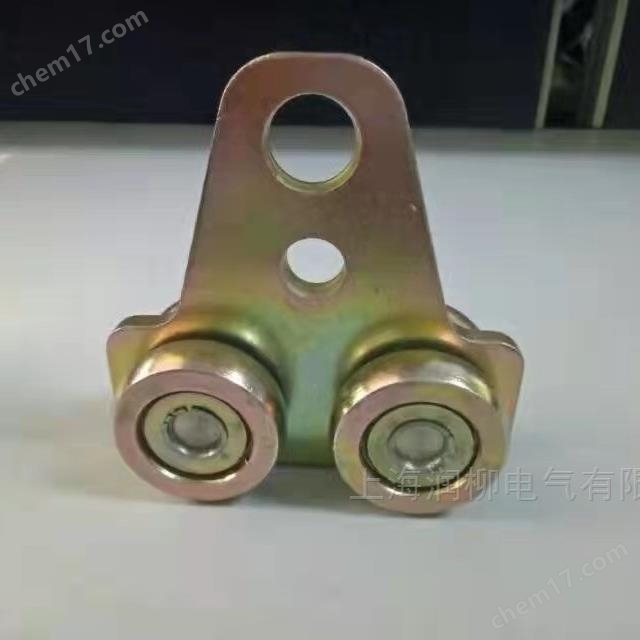

●板式工具滑車用于懸掛重物并在滑軌內移動，在焊裝線上用于懸掛通水電纜等

●電纜滑車用于懸掛電纜及水氣管等

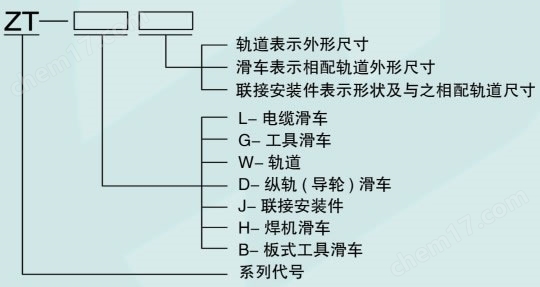

ST型平衡器四輪板式滑車/W65軌道平移裝置規格型號

ZT-W40 表示外形尺寸為40的ZT型軌道

ZT-W65 表示外形尺寸為65的ZT型軌道

ZT-W80 表示外形尺寸為80的ZT型軌道

ZT-D80 表示相配軌道外形尺寸為80軌道的縱軌（導輪）滑車

ZT-Jπ65 表示相配軌道外形尺寸為65軌道的π型聯接件

ZT-G80 表示相配軌道外形尺寸為80的工具滑車

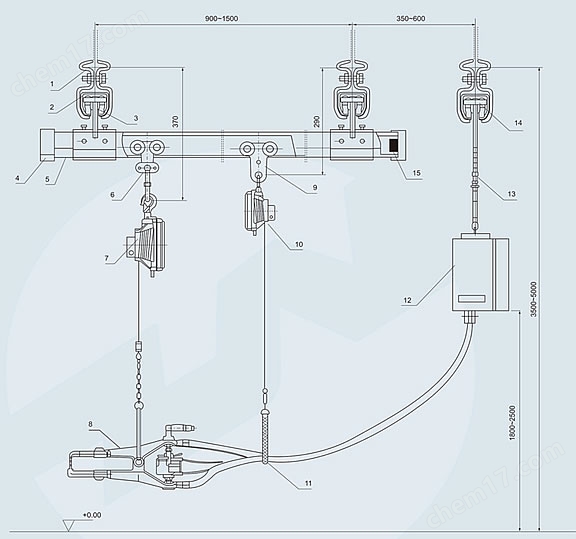

安裝示意圖

1、E型聯接件、

 2、縱滑軌

3、縱軌導輪滑車

 4、端蓋

5、橫滑軌

 6、球鉸工具滑車

7、焊鉗平衡器

8、焊鉗

9、板式工具滑車

10、電纜平衡器

11、吊帶

12、焊機

 13、焊機吊具

14、焊機滑車

 15、緩沖器

注：設計參數若有更改恕不另行通知。
