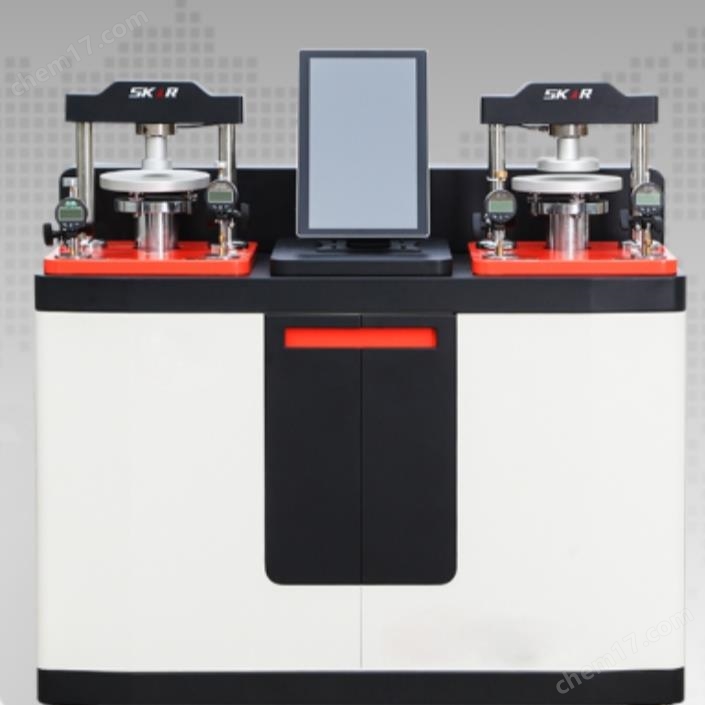

多檢測位高精度土工合成材料厚度智能檢測儀

依據 GB/T13761.1-2022、GB/T17643、GB/T6672、ISO9863、ASTM D5199、

Q/CR549.5、JTS/T232、JTG E50 T1112、SL235、CJ/T234、DL/T5886《水利水電工程土工合成材料試驗規程》等標準研發制造。可測試7種材料的厚度?；竞w了土工合成材料厚度的測試。

GB/T13761.1-2022 的厚度測試說明。

1、壓頭面積25平方厘米，用于其他土工合成材料的厚度測定。依據GB/T13761.1-2022標準。符合標準里7.2程序A和7.3程序B試驗步驟的要求

2、面積 100 平方厘米的壓頭用于土工隔墊和排水土工復合材料的厚度測定

3、附錄 A 設計主要適用于厚度不均勻的聚合物防滲土工膜和瀝青防滲土工膜和此類其

他土工合成材料厚度的測定， 符合標準里 7.5 程序 D 試驗步驟要求

4、適用于厚度均勻的聚合物防滲土工膜和瀝青防滲土工膜的厚度測定 符合標準里 7.4 程

序 C 試驗步驟要求

綜合土工合成材料多種標準，研制的七種厚度測試方式，綜合為一體，使用方便

多檢測位高精度土工合成材料厚度智能檢測儀

主要特點

1、智能化綜合性設計、提高測試精度

2、工業觸屏微機控制、

3、測試十種標準集為一體、節省空間

4、七種厚度測試方式

5、試驗結果可直接讀取再分析

6、可多數據求取平均值

7、獨立測試各個標準，無需更換壓腳，準確快捷

8、可聯網上傳測試結果

9、采用千分表測量

10、集約化設計，節省空間

11、自主研發測控軟件

12、外觀

13、實用新型

14、軟件著作權

技術參數

1.1 壓腳面積：100cm2

1.2 壓腳面積：25cm2

1.3 壓頭jian端半徑 1mm±0.1mm

1.4 測足尺寸：?10mm

2.1.1 壓腳重量：20N（2kPa±0.01kPa 壓腳自重：2041g）

2.1.2 二次壓重：20kPa±0.1kPa

2.1.3 三次壓重：200kPa±1kPa

2.2.1.壓腳重量：5N（2kPa±0.01kPa 壓腳自重：510.2g）

2.2.2 二次壓重：20kPa±0.1kPa

2.2.3 三次壓重：200kPa±1kPa

2.3.1 同軸壓力：0.6N±0.1N

2.4.1 施加壓力：20Kpa

2.5.1 同軸壓力：0.56N+0.05

2.6.1 施加壓力：0.5-1.0N

2.7.1 同軸壓力：0.56N+0.05

2.8.1 施加的負荷為 0.1N 到 0.5N 之間

3.1.1 千分表測量量程：0~10mm ZUI小分度值 0.001mm

3.2.1 千分表測量量程：0-10mm 測量精度：0.001mm

3.3.1 千分表測量量程：0-10mm 測量精度：0.001mm

3.4.1 分度值 0.001mm 量程 0-10mm

4、電源電壓：220V,50Hz

5、外形尺寸：1150x670x1280mm

6、整機重量：180Kg
