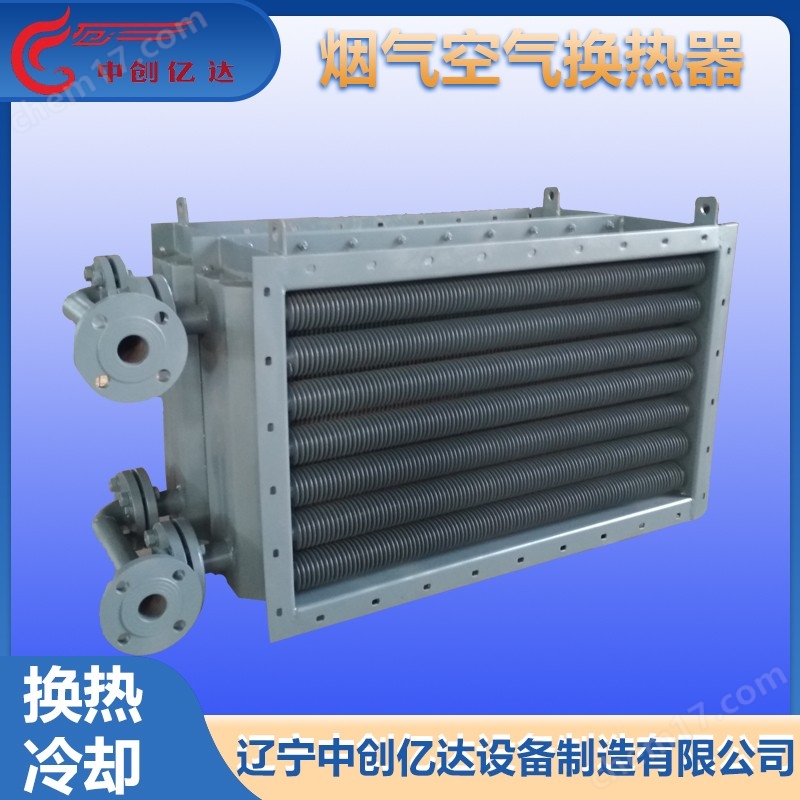

翅片管煙氣換熱器是一種專為高溫煙氣熱交換設計的高效設備，核心功能是通過翅片管強化傳熱，實現煙氣降溫、余熱回收或污染物控制，廣泛應用于冶金、化工、電力、鍋爐等工業領域。以下是其關鍵特性與應用要點：

一、核心結構與工作原理

1. 結構組成

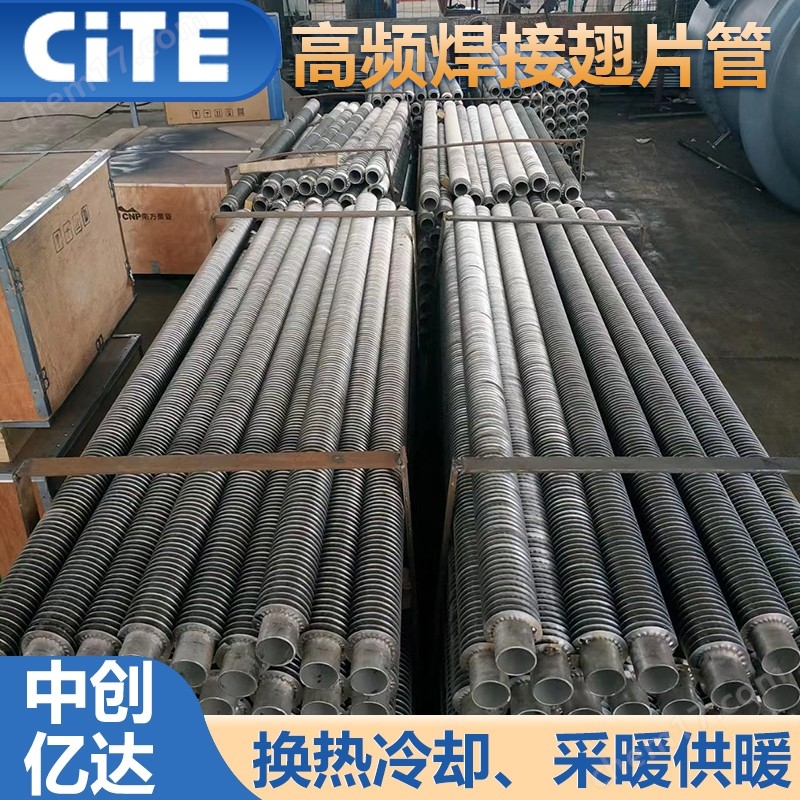

• 核心部件：由基管和翅片構成，基管多采用耐高溫、耐腐蝕材質（如不銹鋼、合金鋼），翅片緊密包裹于管外，常見類型有螺旋翅片、鋸齒翅片（抗積灰）和平直翅片，通過焊接、軋制等工藝與基管結合，確保傳熱效率。

• 整體構造：包含翅片管束、殼體、煙氣進出口及低溫介質通道，高溫煙氣在管外流動，低溫介質（水、空氣或?qū)嵊停┰诠軆?nèi)逆向流動，通過翅片與基管的熱傳遞實現煙氣降溫。

2. 工作機制

• 熱傳遞路徑：高溫煙氣（通常300-800℃）將熱量通過翅片傳遞至基管，再傳導至管內低溫介質，使煙氣溫度降至后續工藝要求（如脫硫需≤180℃），同時回收的熱量可用于加熱水、預熱空氣或產生蒸汽。

• 強化傳熱原理：翅片顯著擴大煙氣側換熱面積（是光管的3-5倍），解決煙氣側傳熱系數低的問題，同時通過翅片形狀優化（如鋸齒形）增強氣流擾動，減少積灰并提升熱交換效率。

二、關鍵特性與優勢

1. 耐高溫與抗腐蝕

• 基管選用不銹鋼、合金鋼等材質，可耐受600℃以上高溫及含硫、含塵煙氣腐蝕；部分場景通過表面處理（鍍鋅、滲鋁）進一步提升耐腐蝕性，延長設備壽命。

2. 高效余熱回收

• 能將煙氣中的廢熱轉化為可用能源（如加熱鍋爐補水、預熱燃燒空氣），降低燃料消耗，節能率可達10%-30%，同時減少碳排放。例如，燃煤鍋爐配套煙氣換熱器后，排煙溫度可從180℃降至100℃以下，回收熱量用于供暖或生產。

3. 結構緊湊與定制化

• 翅片管設計使設備在有限空間內實現大換熱面積，適合工業廠房等空間受限場景；可根據煙氣特性（溫度、含塵量、腐蝕性）調整翅片形式（如螺旋翅片適應高流速，鋸齒翅片抗積灰）、材質及管束排列，滿足個性化需求。

4. 保障后續工藝安全

• 通過煙氣降溫避免高溫對脫硫塔、除塵器等設備的損害（如防止脫硫塔內襯材料老化），同時降低煙氣量，提升后續凈化效率。

大連翅片管換熱器生產廠家

三、典型應用場景

1. 工業鍋爐與窯爐

• 燃煤、燃氣鍋爐的煙氣降溫與余熱回收，回收熱量用于預熱空氣或加熱循環水，提升鍋爐熱效率。

• 冶金、焦化行業的工業窯爐煙氣處理，降低排煙溫度并回收熱能，用于烘干或工藝加熱。

2. 環保設備配套

• 脫硫脫硝系統前置降溫：將高溫煙氣從300℃以上降至180℃以下，滿足脫硫劑（如石灰石）的最佳反應溫度，減少設備腐蝕風險。

• 垃圾焚燒發電：處理含酸性氣體的高溫煙氣，回收熱量用于發電或供暖，同時降低污染物排放溫度。

3. 余熱回收系統

• 作為空氣預熱器、煙氣熱水器，將煙氣余熱轉化為熱風或熱水，應用于食品烘干、紡織印染、溫室供暖等領域，實現能源梯級利用。

四、設計與維護要點

1. 關鍵設計參數

• 翅片選型：含塵煙氣優先選用鋸齒翅片或大間距螺旋翅片，減少積灰堵塞；高流速煙氣采用焊接翅片增強結構穩定性。

• 材質匹配：含硫煙氣選用不銹鋼316L或合金鋼，高溫煙氣（＞600℃）采用鎳基合金；管內介質為水時需考慮防腐（如鍍鋅處理）。

• 流速控制：煙氣流速通常設計為8-12m/s，兼顧傳熱效率與阻力損失，避免流速過高導致翅片磨損或過低引發積灰。

2. 維護與保養

• 定期清灰：采用壓縮空氣吹掃、高壓水沖洗或機械振打清除翅片表面積灰（尤其燃煤、生物質煙氣），防止熱阻增大。

• 腐蝕監測：檢查基管與翅片焊縫處是否有腐蝕泄漏，定期進行壁厚檢測，對薄弱部位進行防腐補涂。

• 介質側防結垢：管內介質為硬水時需進行軟化處理，避免水垢附著影響傳熱，可采用化學清洗或在線除垢技術。

五、與其他換熱器對比優勢

六、技術趨勢

• 材料創新：采用陶瓷涂層、碳化硅等超耐腐蝕材質，適應煙氣環境（如垃圾焚燒含氯煙氣）。

• 智能化設計：結合數值模擬優化翅片排列與流場分布，開發在線監測系統（溫度、壓力、積灰傳感器），實現自適應清灰與能效調控。

• 模塊化集成：與脫硫、除塵設備一體化設計，減少管道阻力，提升系統整體效率，滿足嚴苛環保要求（如超低排放改造）。

翅片管煙氣換熱器通過高效傳熱、耐溫防腐及定制化設計，成為工業煙氣處理與節能的核心設備，在“雙碳”目標下，其在余熱回收與環保領域的應用將進一步擴展。
