濱松光子學開發了一種具有超高動態范圍的新型光譜儀

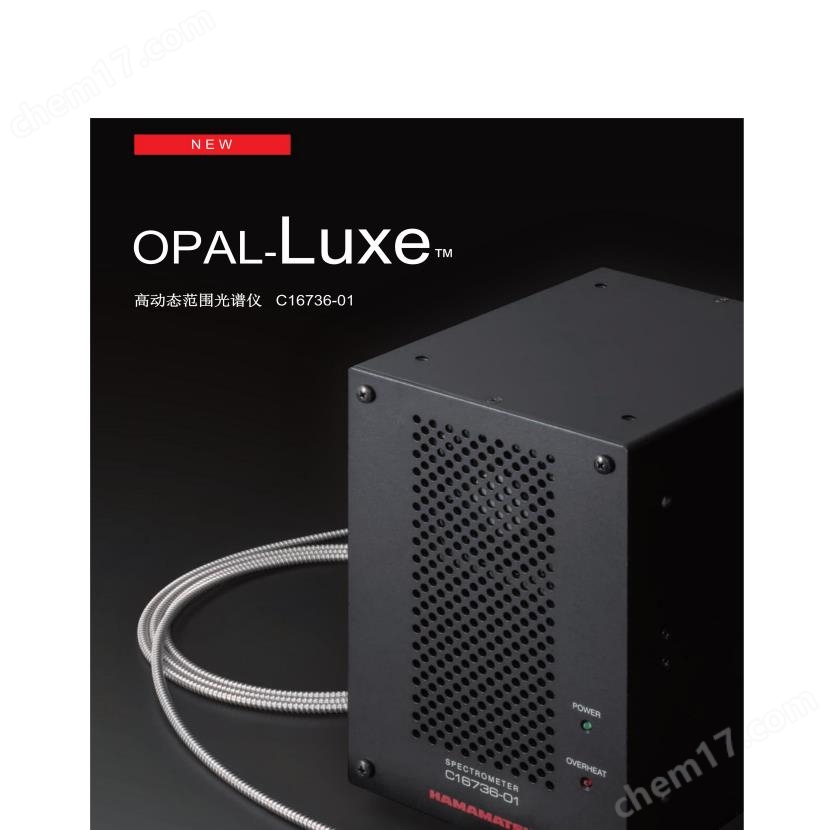

濱松光子成功開發了一種新型光譜儀，在 200 nm 至 900 nm 的光譜范圍內達到 2,500,000:1 的高動態范圍*，可同時測量強弱信號。這種名為“OPAL-Luxe C16736-01”的超高動態范圍光譜儀是我們光譜儀陣容中的優秀型號。

    將 OPAL-Luxe 整合到組分分析儀中，利用物質在紫外至近紅外區域的光吸收特性，將能夠同時分析樣品中的各種組分。這包括吸收大量光線的高含量組分和吸收少量光線的低含量組分。這通過檢測物質中的痕量雜質而避免重復測量，從而提高了化學品質量控制中的組分分析效率。OPAL-Luxe 超高動態范圍光譜儀還有助于在等離子體應用研究方面取得更多進展，因為它可以對等離子體釋放量進行高精度分析

*  動態范圍是可識別光強的范圍，表示為最大強度與最小強度的比率。比率越高，高強度和低強度光測量的精度就越高

產品特點

超高的動態范圍使光譜測量發生了全新的變化

OPAL-Luxe™是一款緊湊的多通道光譜儀，具有超高動態范圍，它能夠在寬波長上同時進行多波長光譜測量，并且在強信號和弱信號同時存在時特別有效；為了充分利用其高動態范圍的優勢，對光譜光學進行了研究而全新設計和開發出的一款具有高靈敏度，高波長分辨率，同時最大限度地減少雜散光的頂級型號

2500000：1的高動態范圍

OPAL-Luxe™的超高動態范圍性能可同時測量200 nm至900 nm波長范圍內的強信號和極弱信號 ，這通過檢測物質中的痕量雜質而避免重復測量，從而提高了化學品質量控制中的組分分析效率

高靈敏度，高波長分辨率，最小雜散光，最大限度地提高超高動態范圍

OPAL-Luxe™不僅具有超高的動態范圍，而且在靈敏度和精度方面也具有出色的性能。在光譜儀中, 采用F值為2.2的出色光學系統實現亮度和波長分辨率的測量。雜散光特性也被最大限度地考慮在內，能夠檢測到以前無法測量的信號

主要應用領域

激光評定  等離子體物理  薄膜計量  光密度測量  色度分析  光化學  拉曼光譜

使用OPAL-Luxe™進行激光測量

OPAL-Luxe™即使在弱光下也能提供高信噪比測量 ,使其適用于強弱光同時存在的等離子體發射

薄膜測量

OPAL-Luxe™可以測量由于厚度差異而產生的反射率差異，并且可以從該波形中計算出薄膜厚度值

光密度測

OPAL-Luxe™的超高動態范圍性能非常有效地用于高濃度溶液和微量物質的色譜測定

規格

波長范圍                   200 nm  to 900 nm

波長分辨率                 < 0.9 nm  (typ.0.85  nm)

波長精度                   ±0.1 nm

曝光時間                   100 μs  to 32.7 s

重復頻率                   100 Hz

光敏器件通道數             2048  ch

像素大小                   12 μm ×  1536 μm

設備冷卻溫度               ?5 °C

讀出噪聲 (typ.)            12 電子  rms

暗電流  (typ.)             1.5 電子/像素/秒   (?5 °C)

動態范圍(typ.)             2 500 000:1

AD 數                      16 bit

光譜儀 F 值                2.2

外部觸發輸入               TTL電平/高阻抗(D-sub 15針連接器)

接口                       Ethernet  (CAT.6) within  30 m

電源                       DC24 V

功率                       約  40 VA

工作溫度                   +10 °C to  +35 °C

環境濕度                   30 % to  80 % (無冷凝)

系統配置

尺寸輪廓
