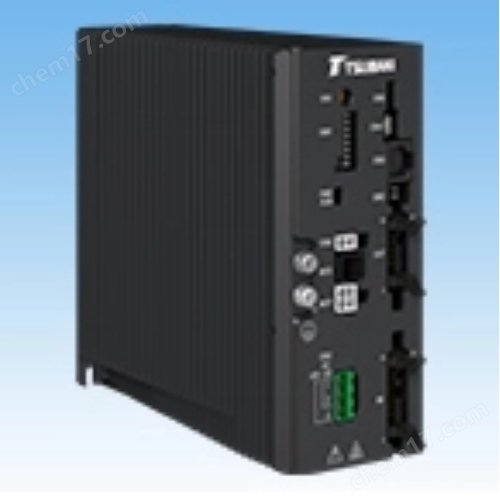

日本TSUBAKI/椿本 DCBL 無刷電機驅動器

日本TSUBAKI/椿本 DCBL 無刷電機驅動器

技術架構與核心優勢

椿本DCBL系列采用準雙曲面齒輪與無刷電機的集成化設計，通過電子換向器替代傳統機械電刷，實現轉速100-2500r/min的寬范圍精準調節。其24-48VDC寬電壓輸入適配工業環境，內置CANopen/RS485通訊協議，支持多軸同步控制，速度變動率可控制在±0.25%以內。中空軸結構（典型型號DCBL-0115A）兼容斜齒/蝸輪減速機，電機全長較傳統型號縮減38%，功率密度提升至0.8kW/kg。

創新功能與可靠性設計

1. 動態響應系統：基于PWM調制的電流/速度雙閉環控制，配合霍爾傳感器實現毫秒級響應，適用于數控機床微米級定位；

2. 多重保護機制：集成過載保護、動態剎車及溫度監測功能，在連續滿負荷運行下仍可保持85%以上能效；

3. 環境適應性：IP54防護等級應對粉塵與潮濕環境，無刷結構使工作噪音低于45dB，滿足醫療設備靜音需求。

行業應用案例

• 汽車制造：用于焊接機器人關節驅動，通過CANopen總線實現六軸協同，重復定位精度±0.02mm；

• 智能倉儲：驅動高速分揀機傳送帶，配合中空軸減速機實現300次/小時分揀頻次；

• 新能源領域：集成于光伏跟蹤系統，每日15°-180°往復擺動中保持0.1°角度誤差。

椿本通過模塊化設計（電機+驅動器+減速機一體化）降低用戶集成成本，平均安全運行時間突破50,000小時，成為工業4.0時代的高性價比解決方案。
