一、概述

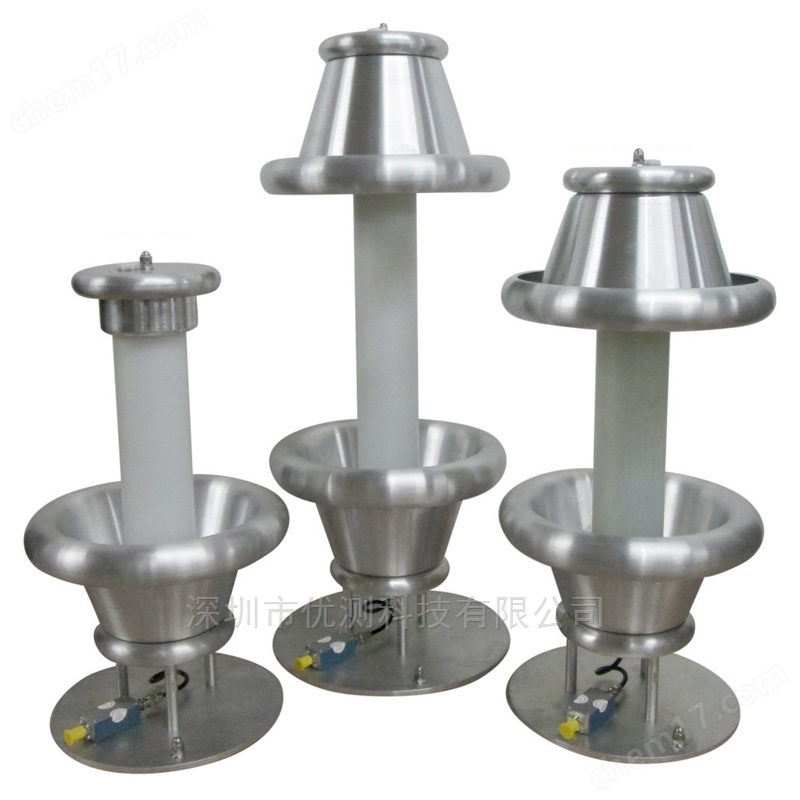

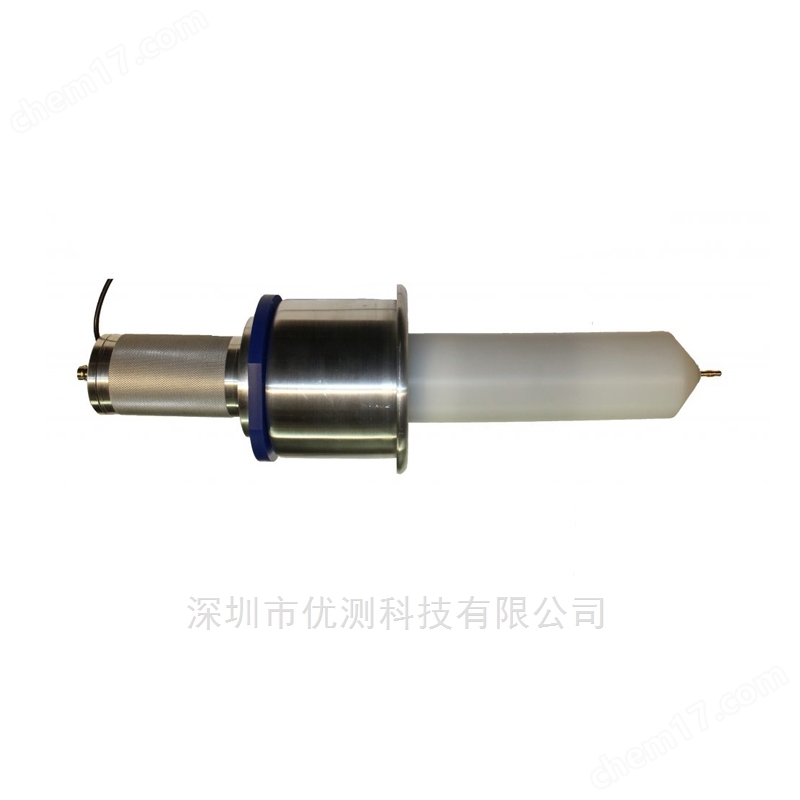

傳統的高壓衰減器帶寬較低，對于微秒級別或者納秒級的脈沖信號，一般用高壓探頭進行測試，如PVM寬帶高電壓探頭，是美國North star/北極星的便攜式高性能高壓傳感器。
它采用特殊的設計理念和特殊的材料，具有在攜帶方便，測試精度高，使用簡單方便，在現場應用前，不需要任何的調試和校準。
它采用超低溫度系數和電壓系數的電容與電阻，盡可能的保證測試精度。同時，PVM集成堅固的尼龍艙體，可容納大量的絕緣油，保證高電壓測試的穩定性和安全性。North Star 的 PVM系列的便攜式寬帶高壓探頭提供1000:1與2000:1 的校準因數供選擇。
二、北極星高壓探頭應用領域
（1）工廠高電壓測試
（2）高壓電網測試
（3）能源研究所
（4）汽車行業
（5）電動車充電樁測試
（6）高鐵、動車及地鐵的電力傳輸測試
三、北極星高壓探頭技術參數
| 型號 | PVM-1 | PVM-2 | PVM-3 | PVM-4 | PVM-5 | PVM-6 | PVM-7 | PVM-100 | PVM-12 |
| DC/脈沖電壓 (kV) | 40/60 | 40/60 | 40/60 | 40/60 | 60/100 | 60/100 | 60/100 | 100/150 | 25/30 |
| 1k:1帶寬(MHz) | 120 | 110 | 25 | 140 | 120 | 110 | 140 | 110 | |
| 2k:1帶寬(MHz) | 90 | 80 | 10k:1 | 100 | 90 | 80 | 100 | 100 | |
| 上升沿時間 1k:1 | 3 | 3.3 | 14 | 2.5 | 3 | 3.3 | 2.5 | 3.5 | 3.3 |
| 線纜阻抗(Ohms) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| 直流精度(%) | <0.15 | <0.15 | <0.15 | <0.15 | <0.15 | <0.15 | <0.15 | 0.15 | <0.15 |
| 2–1000Hz 交流精度(%) | <1 | <1 | <2 | <1.5 | <1 | <1 | <1.5 | <1.5 | <1.5 |
| 1kHz-1MHz 交流精度(%) | <1.5% | <1.5% | <3% | <2% | <1.5% | <1.5% | <2% | <2% | <2% |
| 1MHz-帶寬/2 交流精度(%) | <5% | <6% | <5% | <5% | <5% | <7% | <8% | <7% | <5% |
| 負載(MΩ/pF) | 400/13 | 400/13 | 400/10 | 400/8 | 400/12 | 400/12 | 400/8 | 600/15 | 300/7 |
| 線長(Ft/m) | 15/4.5 | 30/9 | 100/30 | 15/4.5 | 15/4.5 | 30/9 | 15/4.5 | 15/4.5 | 15/4.5 |
| 標準分壓比 | 1000:1 | 1000:1 | 10000:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1 | 2000:1 | 1000:1 |
| 長度(英寸/cm) | 17/44 | 17/44 | 17/44 | 17/44 | 19/47 | 19/47 | 19/47 | 23/57 | 9/23 |
