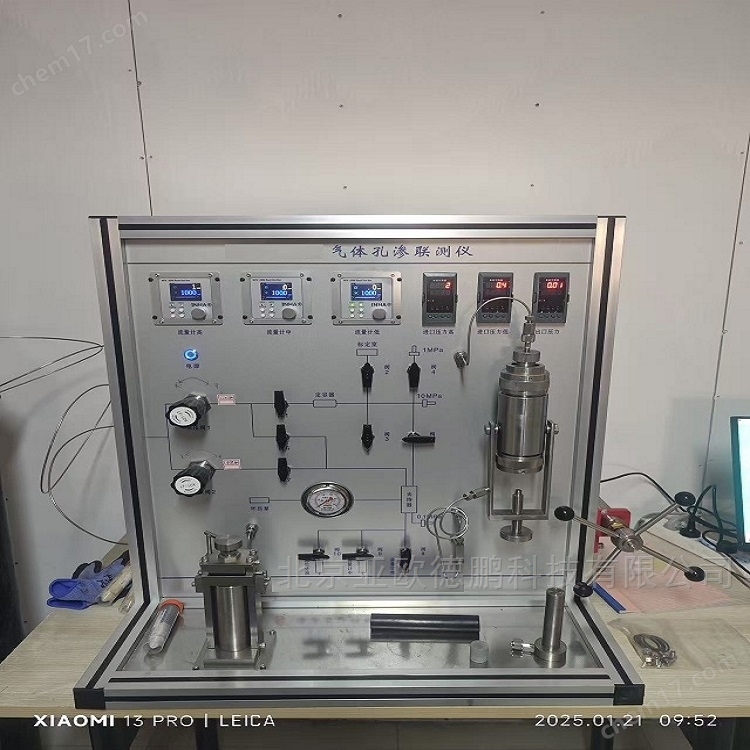

低滲氣體孔滲聯測儀 型號：DP-KY3

低滲氣體孔滲聯測儀 技術參數

孔隙度測量部分

一、主要技術指標

1．適用巖心：φ25mm、L≤80mm

2．測量壓力：0.7MPa

3．工作介質：氦氣、氮氣

4．測量精度：0.5%

二、方法原理

孔隙度的測量，系氣體法測定，測量介質為氮氣或氦氣，原理基于波義耳定律，即用已知體積的標準體，在設定的初始壓力下，使氣體向處于常壓下的巖心室作等溫膨脹，氣體擴散到巖心孔隙之中，利用壓力的變化和已知體積，依據氣態方程，即可求出被測巖樣的有效孔隙體積和顆粒體積，則可算出巖樣孔隙度。

三、結構組成

    儀器由定容器、孔隙度巖心夾持器、調壓閥、壓力變送器、截止閥和氣路系統組成，見流程圖。

滲透率測量部分

一、概  述

滲透率自動測定儀為一種巖心物性分析性儀器，可為石油、地質、煤礦等行業的科研單位提供可靠的巖心滲透率分析依據，可以準確地測定出0.01～8000×10^-3μm²的巖心空氣滲透率。

該儀器具有性能穩定，數據自動采集、處理，操作簡便，測定速度快等優點。

主要技術參數：

1．a. 測量范圍：0.01～8000×10^-3μm²；

   b. 測量壓力：0-10MPa ；

   c. 密封壓力：0-16MPa；

2．分析巖心尺寸：φ25×25～80mm；

3．傳感器量程：1MPa/10MPa

4．流量計量程：10mL/min、100mL/min、1000mL/min；

5．電源電壓：AC 220V+10%    50Hz；

6．測量誤差：低滲透率≤10%

                    中高滲透率≤5%

7．工作環境：溫度20±5%，相對濕度85%以下。
