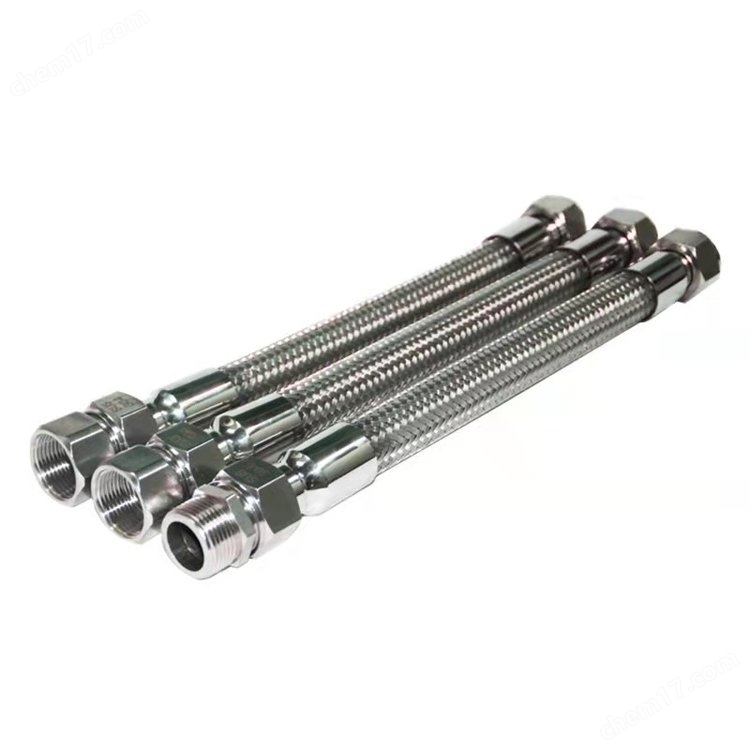

1 產品細節圖展示

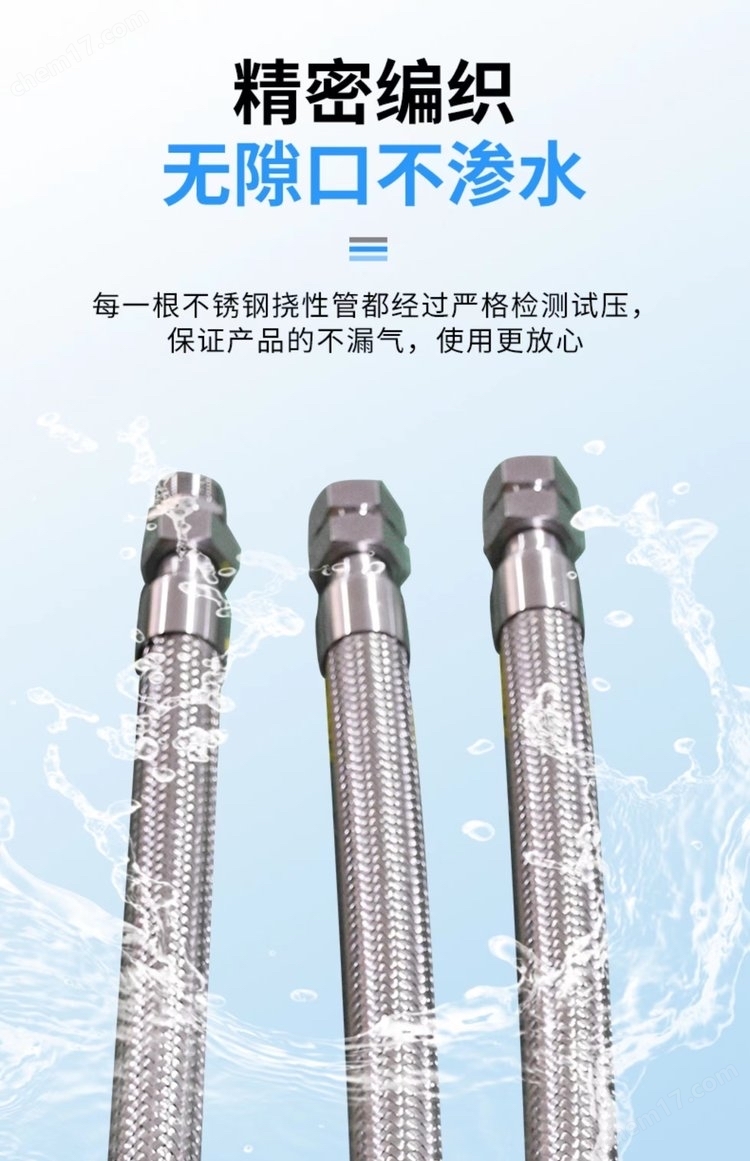

高清展示不銹鋼金屬編織層致密結構，體現抗拉抗壓特性

護套與編織層貼合剖面凸顯工藝精密性

放大螺紋端口防爆密封結構如錐形壓緊螺母與密封墊圈，明確標注防爆認證標識

實拍最小彎曲半徑下的柔性表現例如DN20彎曲至100毫米，對比剛性管道局限

IP66防護等級測試場景圖包含防噴水防塵實驗

2 產品性能優勢

本質安全防護 通過國家防爆認證GB 3836 有效隔離內部電弧火花 示例Ex d IIC T6 Gb認證適用ⅡC類氣體環境

機械強度 良好抗拉強度實測值300牛以上 抗壓變形率小于百分之十經10千牛壓力測試 耐磨性能超國標2倍

環境耐受性 零下40攝氏度至零上120攝氏度性能穩定 耐百分之十酸堿溶液浸泡240小時無腐蝕

防護等級保障 全系標配IP66防護 支持1米水深浸泡1小時及強噴水測試

3 用材與工藝

編織層 304不銹鋼絲直徑0.3毫米8層交錯編織 抗拉強度提升百分之三十五 抗疲勞壽命延長

外護套 阻燃增強型PU材料阻燃等級V0 耐油抗UV老化 低溫柔韌性佳

連接件 鍛造黃銅鍍鎳 防爆螺紋精度達6g級 耐鹽霧1000小時

密封結構 氟橡膠O型圈配合錐面壓緊長時間 變形率小于百分之八保障長期密封

4 參數表

防爆等級 Ex d IIC T6 Gb Ex tD A21 檢測標準GB 38361 2010

防護等級 IP66全系標配 檢測標準IEC 60529

適用溫度 零下40攝氏度至零上120攝氏度 檢測標準GBT 242322

公稱管徑DN 15毫米 20毫米 25毫米 32毫米 檢測標準GBT 7306

螺紋接口 G1/2英寸 NPT3/4英寸 M25乘1.5 檢測標準DIN 40430

最小彎曲半徑 4倍管徑 例如DN20對應80毫米 檢測標準GBT 24483

5 型號體系

命名規則 BNG 管徑 護套材質 防爆類型 示例BNG 20 PU Exd

管徑范圍 DN15至DN50

護套材質 PU PVC NYLON可選

防爆類型 Exd Exe ExtD可選

定制服務 支持非標長度0.5米至2米 混合螺紋端如G1/2英寸配NPT3/4英寸 特殊顏色標識

6 核心應用場景

石油化工 防爆泵機電纜連接 抗油氣腐蝕 消除振動斷裂風險

煤礦井下 采掘設備移動供電線路 阻燃護套防煤塵點燃 抗沖擊

制藥工廠 防爆區儀表信號線保護 IP66防護耐受沖洗消毒

糧儲倉庫 除塵風機電源接口 防粉塵滲透 杜絕爆炸隱患

7 包裝與運輸

工業級防護 單根PE纏繞膜防刮擦 瓦楞紙板端頭保護 木箱加固符合出口標準

智能標識 二維碼標簽掃碼獲取電子認證證書及安裝視頻 箱體印防爆警示標識

倉儲優化 可折疊設計減少百分之四十運輸體積

8 使用說明

安全警示

嚴禁超最小彎曲半徑使用 附彎曲半徑示意圖

必須與同等級防爆設備配套使用 紅字重點標注

安裝三步法

第一步 旋緊螺紋至密封墊壓縮三分之一 扭矩不超過25牛米

第二步 用防爆膠泥填充端口空隙 附操作視頻鏈接

第三步 接地線可靠連接 圖示接地位置

9 售后服務

質保承諾 36個月超長質保提供技術選型支持 行業標準為24個月

應急響應 防爆工程問題2小時電話指導 72小時現場支援限國內重點工業區

增值服務 免提供防爆區域布線設計指南 定期推送安全規范更新解讀
