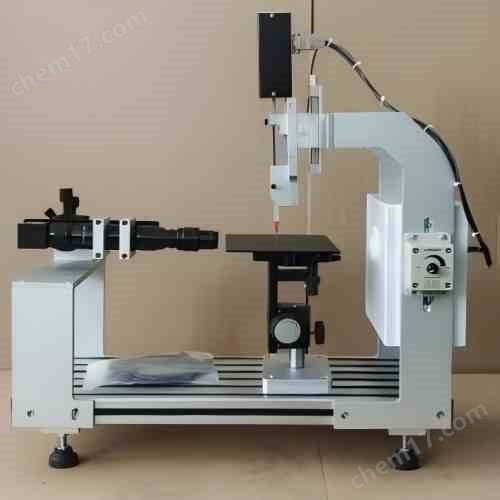

自動接觸角測試儀JD-J04

一、儀器介紹

自動接觸角測試儀JD-J04采用現代化工藝制造，儀器采用 CMOS 數字?jǐn)z像機，配倍高分辨率連續變倍顯微鏡和高亮度與穩定性好的工業光源，搭配三維樣品臺，可進行工作臺上下、左右、前后等方向移動。實現微量進樣及上下、左右精密移動。同時還設計了伸縮桿結構工作臺，能適應在不同用戶材料厚度加大的場合。儀器框架可以根據式樣的大小適量調節，擴大了儀器的使用范圍。軟件搭配修正功能，測試多次后的結果可以同時保存在同一報告下，能讓用戶更好的對材料數據進行管控。該儀器設計美觀大方、操作簡單、符合用戶所需。適用于各種行業測定接觸角的用戶。

二、應用領域

1）TFT-LCD 面板行業：玻璃面板潔凈度與鍍膜質量測量：TFT 打印電路、彩色濾光片、ITO 導體膠卷等前涂層質量測量；

2）印刷，塑膠行業；表面清潔與附著質量測量；油墨附著度測量；膠水膠體性質相容，性測量染料的緊扣度；

3）半導體產業：晶圓的潔凈度測量；HMDS 的處理控制；CMP 的研究測量。光阻與顯影劑的研究；

4）化學材料研究：防水與親水性能材料研究探討；表面活性與清潔劑的張力；濕性、 黏性增強與附著表面能測量；

5）IC 封裝：基質表面潔凈度；原子合成氧化識別；BGA 焊接表面，環氧化物的附著度測量。

三，儀器技術參數

l 接觸角測量范圍：0-1800

l 接觸角分辨率精度： ±0.10

l 接觸角測試方法：座滴法

l 接觸角分析方法：手動水平測量，手動斜面測量，自動寬高測量法（平面角 20°以下標準測試方法），人工切線法, 自動橢圓擬合法（平面角 20 °-120°標準測試 方法），曲線法（專測試不規則產品及弧形產品）

l 0.7-4.5X 高清顯微鏡

l 數碼 CMOS 攝像機

l 滴液方式：自動滴液

l 液體精度：0.01ul

l 錄像/回播

l 瞬間截圖

l 錄像任意電影單張導出

l 工作臺面尺寸：200mm×120mm

l 工作臺移動：上下 50mm  左右 50mm  前后 30mm

l 工作臺上下伸縮：30mm

l 工作臺固定板移動：前后 150mm

l 進樣器移動：上下 100mm  左右 100mm

l 顯微鏡移動：前后 80mm（微調 3mm）

l 試樣尺寸：210mm（寬）80mm（厚）×280mm（長）

l 儀器外形尺寸：320mm（寬）×530mm（長）×430mm（高）

四、本儀器突出特點：

1.根據國際標準，進行標準設計儀器結構（注射針頭：0.51mm、注液精度：0.1ul）

2.根據標準使用測量方法，如20°以下采用寬高法，20 °-120°用橢圓法，避免因?yàn)榉?nbsp;法用錯導致測試結構偏差太大。（目前廣東廠家只有用圓環法測試，這樣偏差較大，而且不 標準）

3.具備測試曲面角測試，凹凸角測試，前進角后退角測試，避免后續因客戶產品更新而 導致儀器無法測試。如： 后續觸摸屏可能會出現曲面形。

4.采用工業光源以及精確的算法，避免光源波長擴散，同時能夠?qū)?nbsp;2-10°角度進行精確  測試。（目前市場上儀器因?yàn)楣獠ㄩL不穩定，而導致 10°以下無法采集圖像，因此無法測試）

五、符合標準

GB/T24368-2009  （玻璃表面流水污染物檢測）

SY/T5153-2007(油藏巖石潤濕性測定方法)

ASTM D724-99（2003）（紙的表面可濕性的試驗方法）

ASTM D5946-2004(塑料薄膜與水接觸角度的測量)

ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）
