一、基本概述：

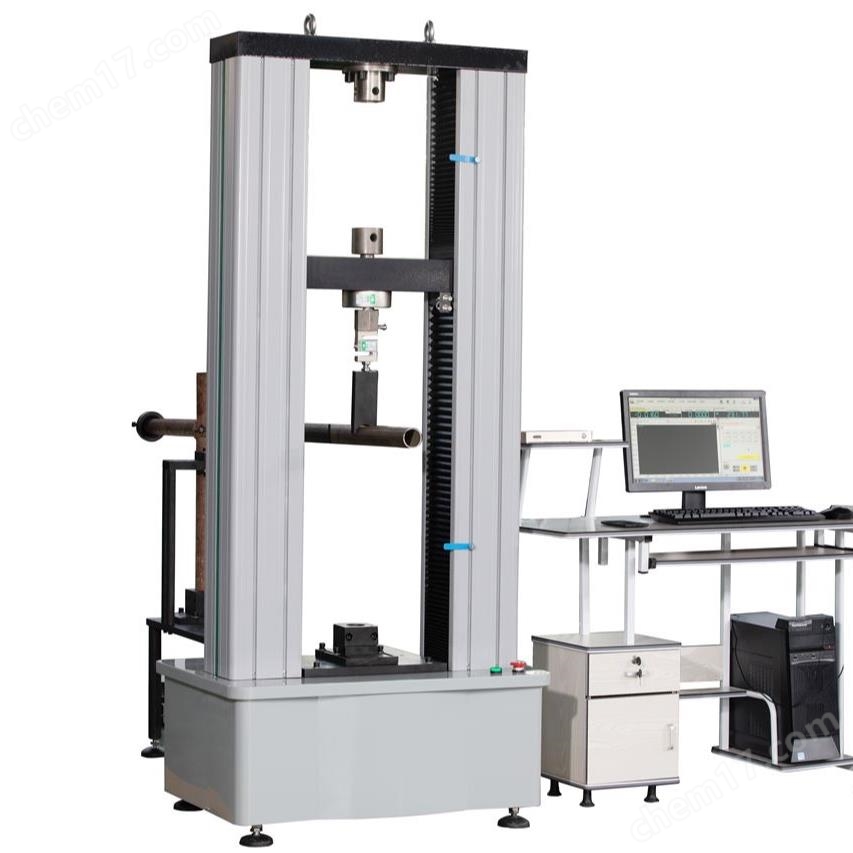

    盛林碗扣式鋼管腳手架扣件試驗機采用雙空間門式結構，試驗空間可互換空間。橫梁無級升降，交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置，對接口拉伸附具、底座壓縮附具、直角扣件扭轉彎曲剛度附件、直角和旋轉扣件抗滑試驗附具各一套，主要用于鋼管扣件的力學性能檢測，包括直角扣件和旋轉扣件的抗滑移、抗破壞試驗；直角扣件的旋轉剛度試驗；對接扣件的抗拉試驗；底座的抗壓試驗以及碗扣式鋼管腳手架扣件的上碗扣強度試驗、下碗扣焊接強度試驗、橫桿接頭強度試驗、橫桿接頭焊接強度試驗、可調支座抗壓強度試驗。該設備廣泛應用于鋼管扣件的生產企業、質檢單位、大專院校、科研院所、仲裁單位等。

二、技術參數：

1）最大試驗力： 150KN；
2）試驗力不分檔，測量范圍滿量程1%-100％；
3）試驗力測量準確度：±0.5%；
4）位移速度控制：0.001～500mm/min分檔調整；

5)試驗力分辨力：試驗力的1/±300000（全程分辨力不變）；

6)變形測量范圍：1%-100%FS；

7）變形示值相對誤差：示值的±0.5%以內；

8）變形分辨力：變形量的±500000；

9）位移示值相對誤差：示值的±0.5%以內；

10）位移測量方式：Δ2使用百分表，其他位移使用高精度光電編碼器

11）變形控制速率相對誤差：速率<0.05%FS時，為設定值的±2%以內；速率≥0.05%FS時，為設定值的±1%以內；

12）橫梁速度調節范圍：0.001—500mm/min；

13）橫梁速度相對誤差：速率<0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時，設定值的±0.2%以內；

14）恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

15）恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；

16）有效拉伸空間（帶夾具）：≥700mm；

17)有效試驗寬度：420mm；

18)主機外型尺寸（長×寬×高）：900×1300×2100（mm）；
19）重量 500KG

20) 供電電源功率：1.0kW，220V，50Hz；

21）工作環境：室溫10～35℃，濕度20%～80%

三、基本配置：

1. 主機框架

2. 交流伺服電機及系統

3. 減速系統

4. 滾珠絲杠副

5. 負荷傳感器

6. 計算機、打印機

7. 光電編碼器

8. 鋼管扣件輔具、碗扣輔具、盤扣夾具

9. 隨機工具、隨機文件

四、選型要點：

量程匹配：根據扣件規格確定最大試驗力。碗扣式扣件的抗滑承載力通常在 10-50kN，抗破壞試驗可能達 100kN 以上，試驗機量程需覆蓋測試需求，并保留 20%-30% 的余量（避免滿量程測試影響精度）。

加載方式：且需支持拉力、壓力、扭矩等多模式加載（滿足不同試驗項目需求）。

夾具適配性：夾具需與碗扣式扣件的尺寸（如立桿直徑 Φ48mm）和連接方式匹配，確保安裝后受力狀態與實際一致（避免因夾持不當導致試驗結果失真）。

精度等級：力值測量精度需達到 0.5 級（或優于標準要求），位移 / 轉角測量精度不低于 ±0.5% FS，確保數據可靠。

自動化與合規性：設備需能自動完成加載、數據采集、曲線繪制和報告生成，且符合 GB 24911-2010 等國家標準，確保檢測結果被行業認可。

擴展性：若需檢測其他類型腳手架扣件（如扣件式、盤扣式），可選擇支持夾具更換的機型，提高設備利用率。

   碗扣式鋼管腳手架扣件試驗機選型時需以 “滿足標準要求、適配扣件規格、保證測試精度” 為核心，結合實際檢測需求（如試驗頻率、是否多規格兼容）綜合評估，確保設備能可靠驗證碗扣式扣件的力學性能，保障腳手架施工安全。
