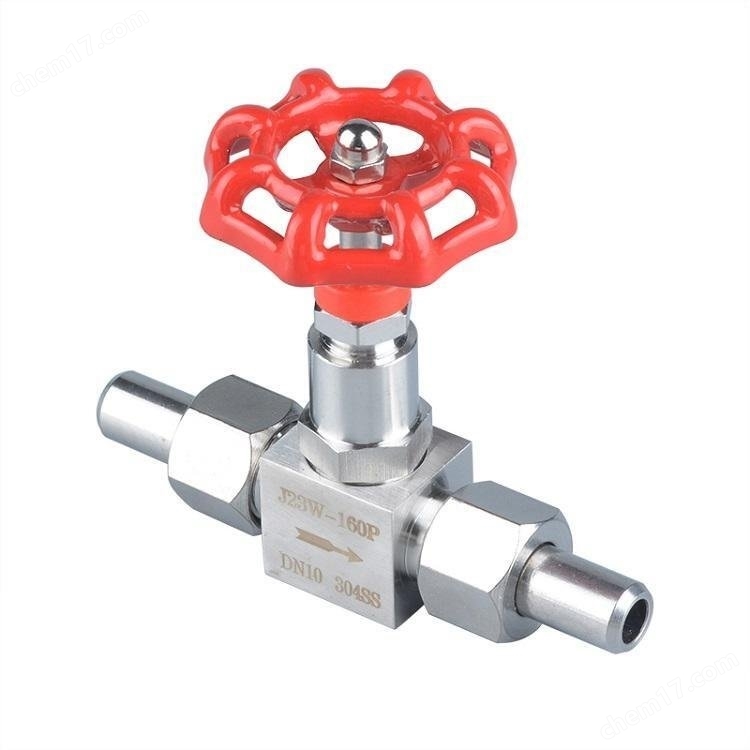

J23W外螺紋絲扣針型閥產品簡介

J23W外螺紋針型閥是一種高精度調節與切斷閥門，廣泛應用于儀表測量管路系統及高壓流體控制場景。其核心結構特點為錐形閥芯與閥座的精密配合，通過旋轉手輪實現流量的微調與通路的啟閉，具有耐壓高、密封性能優異等特性。以下從產品型號、技術參數、結構材料、應用領域等方面展開說明。

J23W外螺紋針型閥安裝與維護特性

連接方式與操作規范

連接形式：支持外螺紋（如M30×2、M36×2）及對焊連接，安裝時需確保介質流向與閥體箭頭一致。

裝配要求：嚴禁使用密封劑，僅允許涂抹輕質潤滑油；螺紋旋合長度不小于閥桿直徑的1.4倍。

維護便利性與耐用性

易損件更換：密封面損壞后可單獨更換閥瓣或填料，無需整體更換閥門，降低維護成本。

使用壽命：不銹鋼材質抗腐蝕性能優異，配合柔性石墨填料的耐高溫特性，適用于長期連續工況。

J23W外螺紋絲扣針型閥是一種常用于儀表測量管路系統中的閥門，其主要功能是開啟或切斷管道通路。這種閥門的工作原理與截止閥相似，其核心部件是一個針型的圓錐體，密封面呈錐面設計。閥芯沿著流體的中心線進行升降運動，以此來控制閥門的開啟與關閉或者調節開度。當需要關閉閥門時，順時針旋轉手輪，通過螺紋旋轉閥桿，使針閥閥芯慢慢壓向閥座端面，從而實現密封；而當需要開啟閥門時，則逆時針轉動手輪，閥芯慢慢遠離閥座，達到開啟的目的。

此外，J23W外螺紋針型閥具備安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等特點。它設計有較低的扭矩，使得操作更加輕便。閥桿操作時無泄漏，得益于PTFE或柔性石墨密封壓力裝置。同時，該閥門還具有結構小巧、外形美觀、使用靈活等優點。

J23W外螺紋絲扣針型閥的核心產品特色

一、多場景適配的結構設計與功能特性

• 高精度流量控制能力：作為儀表測量管路系統的關鍵組件，其針型結構可實現對流體流量的精確調節，適用于火焰切割等需要精準控制的場景。

• 雙功能集成設計：兼具截止閥和球閥的功能，可直接用于開啟或切斷管道通路，簡化系統管路設計。

• 密封性能優化：采用錐面密封與浮動閥瓣結構，閥座與閥瓣間通過硬度差配合實現可靠密封，同時填料函深度滿足至少6圈普通填料或3圈聚四氟乙烯成形填料的安裝需求，確保高壓工況下無泄漏。

二、寬范圍的材質與壓力適配能力

• 多元化材質選擇：根據型號不同提供碳鋼、不銹鋼（如鉻鎳不銹鋼、鉻不銹鋼）等材質，適配液化石油氣、酸、蒸汽、油品等多種腐蝕性與非腐蝕性介質。

• 高壓工況適應性：覆蓋PN2.5至PN420MPa的公稱壓力范圍，其中J23W-420P型號殼體試驗壓力達63.0MPa，工作壓力46.2MPa，滿足高壓場景需求。

• 溫度耐受范圍廣：不銹鋼材質型號適用溫度≤200℃，碳鋼材質型號最高耐受425℃，可應對高溫蒸汽等復雜工況。

三、標準化制造與安全規范

• 嚴格遵循行業標準：設計制造符合GB/T12224-1989和JB/T7747-1995規范，閥體與閥蓋采用整體式或分體式結構，閥桿螺紋旋合長度不小于直徑的1.4倍，確保結構強度。

• 安全操作標識：手輪明確標注順時針關閉方向箭頭及"關"字標識，輪緣處設有開/關雙向指示，避免誤操作。
