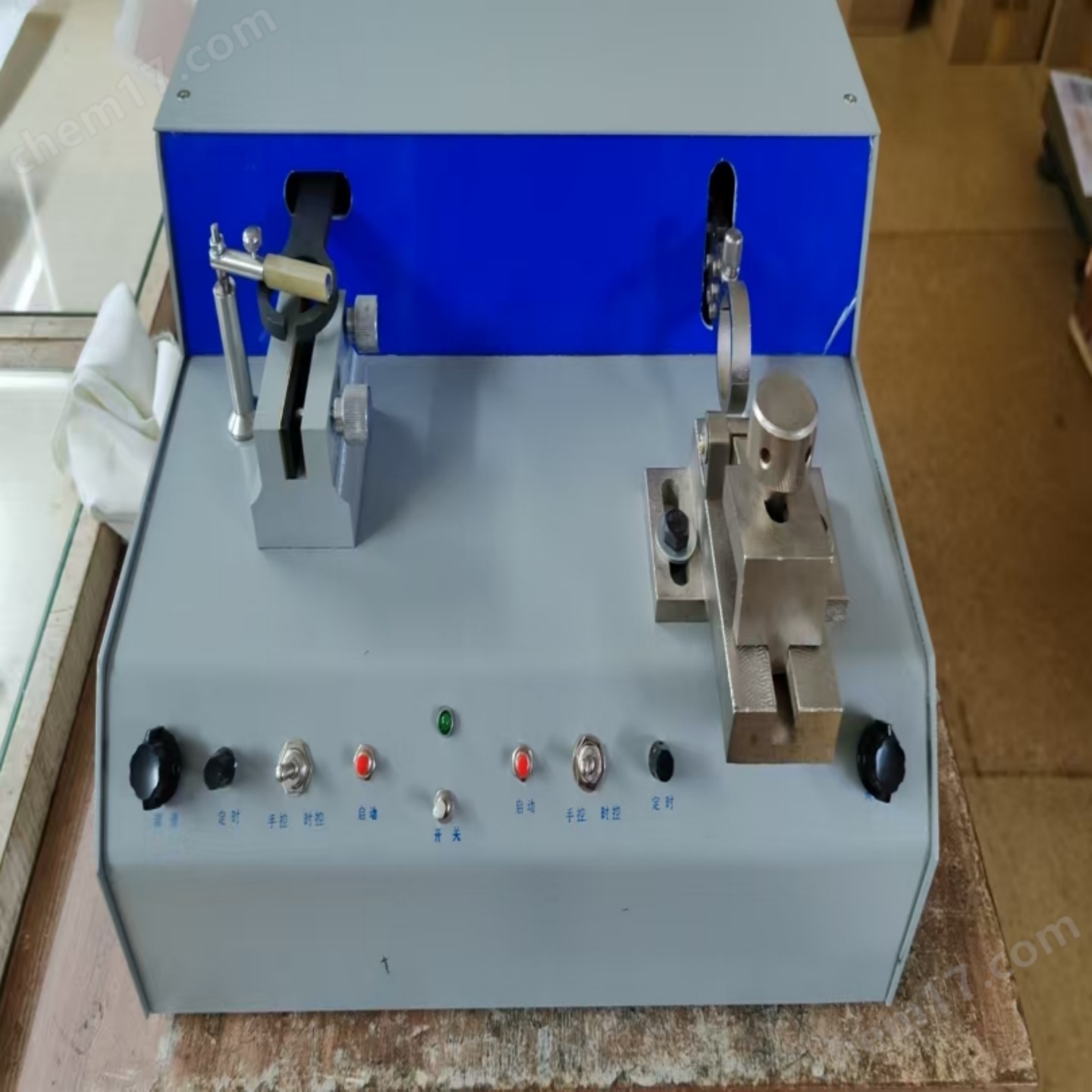

量具兩用研磨機報價量具兩用研磨機報價 型號:KM1-LY-I庫號：M209177

一.用途：量具兩用量研磨機是一小 型計量器具修理機械。它適合于同時研磨外徑千分尺兩測量平面及游標卡尺外量爪測量面，以電氣化、機械化代替繁雜的手工勞動。它用于計量部門和廠礦計量室，是長度計量檢修人員的維修設備之一。

二.主要技術指標：

1.研磨外徑千分尺規格：0-25、25-50、50-75、75-100ｍｍ

2.研磨游標卡尺規格：0-125、0-150、0-200、0-300ｍｍ

3.轉速：三檔可調轉速

4.時控：5分鐘范圍內連續可調

5.電源：220V 50Hz 80W

6.外型尺寸：430×400×210ｍｍ

7.重量：28Kg

三.操作方法：

（A）研磨外徑千分尺的測量面：

1.將研磨機水平放置在工作臺上。

2.接上電源，打開電源開關，如需用時控裝置，請將開關扳至?xí)r控位置。按下啟動按紐，研磨機即可工作，按照研磨時間需要，調整定時旋鈕位置。

3.將自備的千分尺研磨器(每組應4塊、直徑約為30-31ｍｍ)放進研磨爪內，使研磨器其全 長的位置處在研磨爪內孔壁上，將外徑千分尺(須拆掉千分尺兩側護板)水平置于固定夾具上，其測量面軸線與研磨爪孔平面應目測垂直。啟動研磨機來調整千分尺的前后位置(千分尺測量面研磨軌跡應處于研磨器的半徑范圍內)。然后將千分尺緊固在定位夾具上，(需根據不同規格的千分尺調整固定夾具的前后位置或?qū)喊宸聪蚍胖?，使千分尺固?。轉動棘輪使千分尺兩測量面與研磨器的研磨面接觸良好，加適當壓力(手旋轉微分簡不過半格)即可開始研磨。

4.在研磨過程中應經常轉動棘輪，使測量面、研磨器平面接觸良好。

5.根據千分尺的磨損情況，選擇適當規格的研磨劑和研磨時間。

6.換研磨器時，需將研磨爪上的緊固螺釘卸下，打開上面活動爪，換研磨器后，再將上活動爪復位，用緊固螺釘將上下研磨爪緊固。換研磨器時，禁止拆下千分尺。

7.一組四塊研磨器分別研磨后，方可卸下千分尺。

8.注意事頂：

ａ.研磨前，須將被磨千分尺的“各部分相互作用”修好。

ｂ.要檢查千分尺弓架是否變形，因而造成測桿與測砧的同心度偏差，微分絲桿和止動器等活動件是否卡死，固定測砧和固定套管不應松動，檢查千分尺測桿是否變形，微分簡是否變形。

ｃ.在研磨過程中，應注意經常修/復研磨器，保證其平面性及平行性。

(B). 研磨游標卡尺外量爪側量面：

1.將被修游標卡尺按檢定規程要求，對其外觀和各方面配合先修好，對外測量爪工作面程喇叭口間隙較大的，可先用擠壓工具擠壓，以減少研磨量。

2.將游標卡尺夾持在工作臺上，并調整好高低夾持位置。用涂有磨料(稀點較好)的研磨器放入研磨卡內，將彈簧壓板壓在卡尺上。

3.游標卡尺裝夾在工作臺上的位置要注意不要前后傾斜，外測量爪工作面應位于研磨塊全部行程的中間位置，若卡尺前端縫隙較大，卡尺安裝應適當向前移一些，壓板適當向后壓一點，反之同理類堆。前后縫隙消除后卡尺仍應裝到研磨塊全部行程的中間位置上研磨，并注意研磨位置應偏重于非刀口工作面上。研磨過程要注意修/復研磨塊，以保證其平面性和平行性。

4.接通電源、打開開關，把時控手控開關置于所需位置，將調速旋鈕調到所需速度。如需定時使用，請調好時控旋鈕，按下時控啟動控鈕，即可開始研磨，到時自動停機。

四.儀器的維護：

1.研磨工作完畢，需切斷電源，擦凈油污，清潔干凈，以防研磨機生銹。
