FA/JA系列電子天平是具有穩定、可靠、功能齊全的*電子天平，是實驗室分析質量的理想選擇。

    FA/JA系列電子天平具有直接輸出口可直接連接打印機、計算機等設備擴展天平功能，給您的工作更現代化。

一. 特點概述

        FA/JA系列電子天平采用了目前世界上制作高精度電子天平，*的電磁力平衡技術原理設計而成。

       天平具有稱量自動核準；積分時間可調；靈敏度選擇；三種量制（克、米制克拉，金屬盎司）自由選擇；數據接口配有RS232C通用串行雙向口，能與微機及串行打印機相聯后無需另配軟件；數據輸出有五種模式（0.5分鐘、一分鐘、二分鐘、連續、手動）等多功能操作。顯示屏采用了省電節能帶有背光的液晶顯示器，使之明亮清晰。

       總之，該系列電子天平具有常有稱量，特色功能稱量服務和操作簡便等兼容性。

二. 技術參數

FA/JA系列產品型號及技術參數

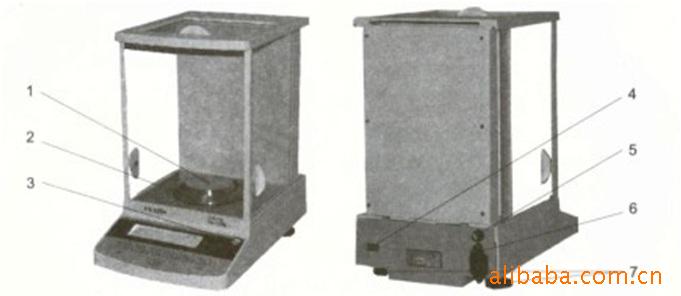

三、天平安裝演示圖

 1.秤盤      2.秤盤擋風圈（用戶選配，大秤盤Φ110不配置）

3.水準器    4.數據接口  5.保險絲  6.電源插座  7.水平調節腳

四、操作使用

       1.操作準備:

              ·天平開箱后，除去包裝，取出天平上部風罩內秤盤位置上的緩沖海綿，裝好秤盤。

              ·天平置于穩定的，無震動無陽光照射和氣流的工作臺上。

             ·環境溫度：Ⅰ級天平為20℃±5℃，其溫度波動不大于1℃/h；

                           Ⅱ級天平為20℃±7.5℃，其溫度波動不大于5℃/h；

             ·相對濕度：Ⅰ級天平<50%～75%；Ⅱ級天平<50%～80%。

             ·工作電壓為：220V± ²²₃₃ V、50Hz。

      2.面板和液晶屏:

                面板為輕觸按鍵，堅固耐用?？啥嘟ūP(pán)控制，操作靈活方便。

                ·面板鍵盤介紹：

                【ON 】—— 開啟顯示屏鍵

                【OFF】—— 關閉顯示屏鍵

                【TAR】—— 清零（去皮）鍵

                【COU】—— 點數功能鍵

                【INT】—— 積分時間調整鍵

                【ASD】—— 靈敏度調整鍵

                【UNT】—— 量制單位轉換

                【PRT】—— 輸出模式設定鍵

                【CAL】—— 天平校準、點數功能確定（見4/3）。

     ·液晶屏介紹（見示意圖）：

    1.穩定標記——當“O”熄滅時，天平的讀數才是準確的，反之不準確。

     2.積分時間圖標——當積分時間調整為【-INT-3】時，此圖標框內顯示三條波浪。

     3.靈敏度調整圖標——當靈敏調整為【-ASD-2】時，此圖標框內顯示二滴水。

     4.打印輸出模式圖標——當模式選擇為【-PRT-1】時，此圖標框內僅顯示一條線。

     5.設置和選擇菜單時及用戶等待和關門時顯示。

     6.百分比模式

     7.點數模式

     8～9.量制單位——例如“ct”代表米制克拉，“oz”代表金藥盎司。

3.開機和關機

    ·開機

    天平接通電源即開機（*為了延長顯示屏壽命，此時顯示屏不要開啟）。天平通常需要預熱以后，可開啟顯示屏進行操作使用。為了得到精確的測量值，Ⅰ級天平接通電源三小時預熱，Ⅱ級天平為一小時。如有急用，預熱時間不足時，可以通過天平校準后立刻稱量，來得到精確的測量值。

   【ON】開啟顯示屏鍵

   對顯示器的功能進行檢查，約二秒后，顯示天平的型號（例如：  只要請按一下【ON】鍵，顯示器全亮。—2004—）,   然后是稱量模式 ：0.0000g或者0.000g

   ·關機

   若要較長時間不再使用天平，應在關閉顯示屏后，再拔去電源線。實現關機。

  【OFF】關閉顯示屏鍵

   為了延長顯示屏壽命，暫時不用天平時，請隨時關閉顯示屏。輕按【OFF】鍵，顯示屏熄滅（此時天平仍處通電狀態）。

4.功能介紹

  4/1 天平校準 天平存放時間較長，天平位置或環境溫度等變化，顯示屏上的秤量單位“g”不顯示，或?yàn)楂@得精確測量，天平在使用前一般都應進行校準操作。

 ·校準

 取下秤盤上所有被測物。例如，型號為FA2004的天平，置Cou-O,INF-3, ASD-2, UNT-0 模式 （天平開機的默認值）。輕按【TAR】鍵，天平清零。輕按【CAL】鍵，當顯示出現“CAL-200”閃爍碼時，既松手。此時放上200g的標準砝碼，顯示屏既出現等待圖標“??”，“CAL-200”停止閃爍，經數秒鐘后，顯示屏出現“200.0000g”，同時“??”熄滅，拿去校準砝碼，得到準確的校準結果，反復以上校準操作二次）。顯示器應出現0.0000g。完成了一次校準。如若顯示不為零，則再清零，在重復以上校準操作（為了得到準確的校準結果，反復以上校準操作二次）。

 4/2 U N T 量制轉換

  只要按住【UNT】鍵不松手，顯示屏就會出現如下所示菜單，不斷循環：

“0”表示單位“g”，“1”表示“米制克拉/ct”，“2”表示單位為“金藥盎司/oz”。當循環到所需單位時，既松手。同時屏上出現等待圖標“??”，經過數秒鐘后，顯示屏出現所需單位，同時“??”熄滅。完成了一次設置。

 4/3 C O U 點數功能

天平具有點數功能，其平均數設有5,10,25,50四檔。

平均數范圍設置：

按住【COU】鍵不松手，顯示屏就會出現如下所示菜單，不斷循環：

如需要一般稱量操作，當顯示器出現Cou-00時即松手，隨即出現等待圖標“??”，zui后出現稱量狀態0.0000g。其余分別代表5、10、25、50只的平均值。

  如你需要進入點數狀態，取5只的平均值，當顯示“cou-05”時松手，既出現等待圖標，等“??”熄滅后，秤盤上放入5只被測物，此時。“??”再現，不等“??”熄滅，立即按一下【CAL】鍵，隨即出現“---”和“??”等待約數秒后，顯示為“5”，拿出被測物，顯示屏顯示“0”，這時就可以對相同的物體進行點數操作。（注意，被測物體的質量不能大于天平的zui大稱量）。

 4/4 INT積分時間調整

按住【INT】鍵不松手，顯示屏就會出現如下所示菜單，不斷循環：

其對應的積分時間長短為：

當循環所到所需積分時間時，既松手。同時屏上出現等待圖標“??”，經數秒鐘后，顯示屏出現所需積分時間圖標，同時“??”熄滅。完成了一次設置。

4/5 ASD 靈敏度調整

 按住【ASD】鍵不松手，顯示屏就會出現如下所示菜單，不斷循環：

其對應的靈敏度為：

 快速稱量用          INT-1            ASD - 3

 通常使用時          INT-3            ASD - 2

 環境不理想          INT-3            ASD - 3

4/6 PRT 輸出模式設定

 按住【PRT】鍵不松手，顯示屏就會出現如下所示菜單，不斷循環：

PRT-0是非定時按鍵輸出模式。此時只要請按一下【PRT】鍵，輸出接口上就輸出當時秤盤結果一次。注意：這時應又輕又快地按此鍵。

 PRT-1為定時1分鐘輸出1次。

 PRT-2為定時2分鐘輸出1次。

 PRT-3為定時4分鐘輸出1次。

 PRT-4為連續不斷輸出。

【PRT】鍵模式的設定辦法也同【INF】鍵一樣設定。

  4/7 常用操作

  ·稱量操作：

本天平開機時默認值是：INF-3，ASD-2，PRT-4，按【TAR】鍵，顯示為零后，置被秤物與秤盤上，關上門，待天平穩定（既顯示器左歷的“o”和等待圖標“??”熄滅后），天平的顯示是即是被測物體的質量值。

   ·去皮重操作：

 置容器與秤盤上，天平顯示容器質量，按【TAR】鍵，顯示零，既去皮重。再置被測物于容器中，這時顯示的是被測物的凈重。再按【TAR】鍵，顯示零，又去皮重。再置被才測物于容器中，顯示凈重。zui后移去所有被測物，此時顯示數的值為被測物的總質量值（也叫累計稱量操作）。注意：被測物的總質量值不能大于天平的zui大稱量。

  ·加物操作

  設置“INT-0,ASD-0”模式，置容器與秤盤上，再去皮重。將被測物（液體或松散物）逐步加入容器中，能快速得到連續讀數值。當被測物達到所需稱量，顯示器zui左邊的“o”和等待圖標“??”熄滅后，這時顯示的數值為用戶所需的稱量值。

 ·讀取偏差操作：

  置基準砝碼（或樣品）于秤盤上，去皮重，然后取下基準砝碼，顯示其負值。再置被測物于秤盤上，視被測物比基準砝碼重或輕，相應顯示正或負偏差值。

·下秤操作：

 打開底部小圓蓋的螺絲，露出掛鉤。將天平置于開孔的工作臺上，調正水平，并對天平進行校準工作，就可以用掛鉤進行下秤操作。

五、數據輸出接口

輸出接口采用標準的9芯RS232C插座。配有RS232通用串行雙向口輸出，用戶可以系統機或配接多種終端設備，也可以和微機與打印機相連。其針位和對應內容規定如下：

  ·天平與微機串行口的連線如下：

  微機 （9芯）                  天平（9芯）

 輸出信號格式為10位，其中1個起始位（0）,8位數據位（ASCLL碼，低位在前），一位停止位（1）。無奇偶校驗。一幀輸出具體順序如下：

1  2  3  4  5  6  7  8  9  10  11  12  13  14  15  16

型 空*/+/-數 數 數 數 小 數  數  數  數  單  單  CR  LF

號 格 空  據 據 據 據 數 據  據  據  據  位  位

     格             點                 1   2

六、維護保養和故障排除

·維護保養

 使用天平必須小心，特別是秤盤和外盤不能碰撞。經常用軟布和牙膏輕輕擦洗。切不可用強溶解劑擦洗。

·故障與排除

七、隨機附件
