適用于DIN51524~535符合標準的礦物油，以及具有類似潤滑性能的合成液。
這些泵有單泵、雙聯泵，也有通軸型結構的多聯泵。
安裝尺寸符合SAE標準。
安裝方便，進油口和出油口可以裝配在四個相對位置中的任何位置上。
維修容易，可以在幾分鐘內更換完泵芯。
排量范圍寬，排量可達150cm ³/rev。

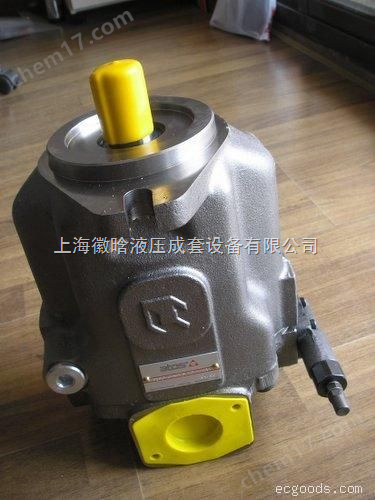

ATOS葉片泵PFE 型定量泵芯式葉片泵，具有高性能、低噪音、多用途及長壽命

產品性能：3種基本形式泵芯*互換13種排量從16至150毫升/轉壓力從210至300barISO，SAE和DIN標準安裝

一）ATOS雙葉片泵的工作原理

二）ATOS單作用葉片泵的工作原理

定子內腔型線是圓，轉子軸與定子偏心。逆時針回轉時，工作V右半轉增大，左半轉V 減小。從兩側配油盤的吸、排口吸排油。

兩相鄰葉片轉到吸、排油口間的密封區時，所接觸定子曲線不是與轉子同心的圓弧。密封區的圓心角略大于相鄰葉片所占圓心角。

葉間工作V 先略有增大，然后略有縮小，會產生困油現象，但不太嚴重。通過在排出口邊緣開三角形卸荷槽的方法即可解決。

定子、轉子和軸承受徑向力作用，屬非卸荷式葉片泵。工作P不宜太高，Q的均勻性也比雙作用差。

移動定子可改變偏心的方向及大小，可做成n恒定而Q可變的雙向或單向的無級變量泵。其中用得較多的是限壓式變量葉片泵。

1.定子（內腔型線）:

1）兩段長半徑圓弧

2）兩段短半徑圓弧

3）四段過渡曲線

2.轉子:

有若干葉槽，內有葉片。旋轉時，葉片受離心力及液壓力作用下，外頂定子內壁，并在槽內往復滑動。

3.配油盤:

在定子和轉子兩側，盤上有兩對吸、排口，在定子、轉子、葉片和配油盤之間形成若干個工作空間。

葉片由短轉向長半徑時,葉片間V增大，P降低，經配油盤吸油。葉片由長向短半徑時,葉片間V減小，經配油盤的排出口排油。當葉片位于密封區時,正好將吸、排口隔開，葉片間V不變，沒有困油問題。轉子轉一周，每工作V都吸、排兩次（雙作用泵）。

（（三）內反饋限壓式ATOS變量葉片泵

   3_3_213.gif （12.47 KB）

2008-8-29 13:38

作用力Fx

配油盤中線相對于定子中線順轉向偏轉了θ角。排油p對定子的作用力F便在定子中線方向產生分力Fx。

當Fx小于補償器彈簧預緊力時:

1）定子與轉子的偏心距保持zui大值

2）泵的Q隨排出p增加而稍有降低，如特性曲線中AB段所示

當排壓大于PB時， Fx增大使定子向減小e的向移動，泵的Q即隨排壓增加而迅速降低。當升到Pc時，e減小，Qt=漏泄量，則Q=0，有Pmax。

調節螺釘6和3，增大彈簧預緊力，PB, Pc 增大，特性曲線BC段右移。彈簧剛度越小，則BC段越陡， Pc 與PB, 越接近。螺釘3可變泵的zui大e，而改變Qmax，AB段就上下平移。

內反饋限壓式變量泵只能單向變量

ATOS齒輪泵 ATOS液壓齒輪泵 PFG齒輪泵

PFG-114齒輪泵 PFG-114液壓齒輪泵 PFG-114

PFG-128齒輪泵 PFG-128液壓齒輪泵 PFG-128

PFG-142齒輪泵 PFG-142液壓齒輪泵 PFG-142

PFG-160齒輪泵 PFG-160液壓齒輪泵 PFG-160

PFG-174齒輪泵 PFG-174液壓齒輪泵 PFG-174

PFG-199齒輪泵 PFG-199 ATOS液壓齒輪泵 PFG-199

PFG-210齒輪泵 PFG-210 ATOS液壓齒輪泵 PFG-210

PFG-211/DRO齒輪泵 PFG-211/DRO ATOS液壓齒輪泵 PFG-211/DRO

PFG-214齒輪泵 PFG-214液壓齒輪泵 PFG-214

PFG-218齒輪泵 PFG-218液壓齒輪泵 PFG-218

PFG-221齒輪泵 PFG-221液壓齒輪泵 PFG-221

POX-245  31齒輪泵 POX-245  31ATOS液壓齒輪泵 POX-245  31

POX-349  40齒輪泵 POX-349  40液壓齒輪泵 POX-349  40

ATOS液壓葉片泵 ATOS葉片泵 阿托斯葉片泵

PFE-31016/1DT液壓葉片泵 PFE-31016/1DT葉片泵 PFE-31016/1DT

PFE-31016/1DU液壓葉片泵 PFE-31016/1DU葉片泵 PFE-31016/1DU

PFE-31022/1DT液壓葉片泵 PFE-31022/1DT葉片泵 PFE-31022/1DT

PFE-31022/1DU液壓葉片泵 PFE-31022/1DU葉片泵 PFE-31022/1DU

PFE-31022/1DW液壓葉片泵 PFE-31022/1DW葉片泵 PFE-31022/1DW

PFE-31028/1DT液壓葉片泵 PFE-31028/1DT葉片泵 PFE-31028/1DT

PFE-31028/1DU液壓葉片泵 PFE-31028/1DU葉片泵 PFE-31028/1DU

PFE-31028/1DV液壓葉片泵 PFE-31028/1DV葉片泵 PFE-31028/1DV

PFE-31036/1DT液壓葉片泵 PFE-31036/1DT葉片泵 PFE-31036/1DT

PFE-31036/1DU  20液壓葉片泵 PFE-31036/1DU  20葉片泵 PFE-31036/1DU  20

PFE-31036/1DV  20液壓葉片泵 PFE-31036/1DV  20葉片泵 PFE-31036/1DV  20

PFE-31036/1DW液壓葉片泵 PFE-31036/1DW葉片泵 PFE-31036/1DW

PFE-31044/1DT  20液壓葉片泵 PFE-31044/1DT  20葉片泵 PFE-31044/1DT  20

PFE-31044/1DU  20液壓葉片泵 PFE-31044/1DU  20葉片泵 PFE-31044/1DU  20

PFE-31044/1DV  20液壓葉片泵 PFE-31044/1DV  20葉片泵 PFE-31044/1DV  20

PFE-32028/3DT  20液壓葉片泵 PFE-32028/3DT  20葉片泵 PFE-32028/3DT  20

PFE-32028/3DV  20液壓葉片泵 PFE-32028/3DV  20葉片泵 PFE-32028/3DV  20

PFE-32036/3DT液壓葉片泵 PFE-32036/3DT葉片泵 PFE-32036/3DT

PFE-41037/1DU  20液壓葉片泵 PFE-41037/1DU  20葉片泵 PFE-41037/1DU  20

PFE-41045/1DT液壓葉片泵 PFE-41045/1DT葉片泵 PFE-41045/1DT

PFE-41045/1DU  20液壓葉片泵 PFE-41045/1DU  20葉片泵 PFE-41045/1DU  20

PFE-41045/1DW  20液壓葉片泵 PFE-41045/1DW  20葉片泵 PFE-41045/1DW  20

PFE-41056/1DT液壓葉片泵 PFE-41056/1DT葉片泵 PFE-41056/1DT

PFE-41056/1DU  20液壓葉片泵 PFE-41056/1DU  20葉片泵 PFE-41056/1DU  20

PFE-41056/1DV  20液壓葉片泵 PFE-41056/1DV  20葉片泵 PFE-41056/1DV  20

PFE-41056/1DW  20液壓葉片泵 PFE-41056/1DW  20葉片泵 PFE-41056/1DW  20

PFE-41070/1DT液壓葉片泵 PFE-41070/1DT葉片泵 PFE-41070/1DT

PFE-41070/1DV  20液壓葉片泵 PFE-41070/1DV  20葉片泵 PFE-41070/1DV  20

PFE-41070/2DT  20液壓葉片泵 PFE-41070/2DT  20葉片泵 PFE-41070/2DT  20

PFE-41070/2DV  20液壓葉片泵 PFE-41070/2DV  20葉片泵 PFE-41070/2DV  20

PFE-41085/1DT  20液壓葉片泵 PFE-41085/1DT  20葉片泵 PFE-41085/1DT  20

PFE-41085/1DW  20液壓葉片泵 PFE-41085/1DW  20葉片泵 PFE-41085/1DW  20

PFE-42045/3DW  20液壓葉片泵 PFE-42045/3DW  20葉片泵 PFE-42045/3DW  20

PFE-42056/3DU  20液壓葉片泵 PFE-42056/3DU  20葉片泵 PFE-42056/3DU  20

PFE-42070/3DT  20 ATOS液壓葉片泵 PFE-42070/3DT  20葉片泵 PFE-42070/3DT  20

PFE-42070/3DU ATOS液壓葉片泵 PFE-42070/3DU葉片泵 PFE-42070/3DU

PFE-42070/3DW  20液壓葉片泵 PFE-42070/3DW  20葉片泵 PFE-42070/3DW  20

PFE-42070/7DV ATOS液壓葉片泵 PFE-42070/7DV葉片泵 PFE-42070/7DV

PFE-51090/1DT  23液壓葉片泵 PFE-51090/1DT  23葉片泵 PFE-51090/1DT  23

PFE-51090/1DU液壓葉片泵 PFE-51090/1DU葉片泵 PFE-51090/1DU

PFE-51110/1DT  23液壓葉片泵 PFE-51110/1DT  23葉片泵 PFE-51110/1DT  23

PFE-51110/1DU  23液壓葉片泵 PFE-51110/1DU  23葉片泵 PFE-51110/1DU  23

PFE-51110/3DT  23液壓葉片泵 PFE-51110/3DT  23葉片泵 PFE-51110/3DT  23

PFE-51129/1DT液壓葉片泵 PFE-51129/1DT ATOS葉片泵 PFE-51129/1DT

PFE-51150/1DT液壓葉片泵 PFE-51150/1DT葉片泵 PFE-51150/1DT

PFE-51150/3DV液壓葉片泵 PFE-51150/3DVATOS葉片泵 PFE-51150/3DV

PFE-52090/3DT  31液壓葉片泵 PFE-52090/3DT  31葉片泵 PFE-52090/3DT  31

PFE-52110/3DT  31液壓葉片泵 PFE-52110/3DT  31葉片泵 PFE-52110/3DT  31

PFED-43029/016/1DWO  20液壓葉片泵 PFED-43029/016/1DWO  20葉片泵 PFED-43029/016/1DWO  20

PFED-43029/016/1SWO液壓葉片泵 PFED-43029/016/1SWO葉片泵 PFED-43029/016/1SWO

PFED-43029/028/1DVO  20 ATOS液壓葉片泵 PFED-43029/028/1DVO  20葉片泵 PFED-43029/028/1DVO  20

PFED-43037/016/1DTA液壓葉片泵 PFED-43037/016/1DTA葉片泵 PFED-43037/016/1DTA

PFED-43037/016/3SUO  20 ATOS液壓葉片泵 PFED-43037/016/3SUO  20葉片泵 PFED-43037/016/3SUO  20

PFED-43037/022/1DVO  20液壓葉片泵 PFED-43037/022/1DVO  20葉片泵 PFED-43037/022/1DVO  20

PFED-43045/028/1DTO  20 ATOS液壓葉片泵PFED-43045/028/1DTO  20葉片泵 PFED-43045/028/1DTO  20

PFED-43045/044/1DTO液壓葉片泵 PFED-43045/044/1DTO葉片泵 PFED-43045/044/1DTO

PFED-43045/044/1DVO  20液壓葉片泵 PFED-43045/044/1DVO  20葉片泵 PFED-43045/044/1DVO  20

PFED-43056/016/1DTO液壓葉片泵 PFED-43056/016/1DTO葉片泵 PFED-43056/016/1DTO

PFED-43070/016/1DUO液壓葉片泵 PFED-43070/016/1DUO葉片泵 PFED-43070/016/1DUO

PFED-43070/044/1DUO  20液壓葉片泵 PFED-43070/044/1DUO  20葉片泵 PFED-43070/044/1DUO  20

PFED-43070/044/1DVO ATOS液壓葉片泵 PFED-43070/044/1DVO葉片泵 PFED-43070/044/1DVO

PFED-54090/070/1DUO  21液壓葉片泵 PFED-54090/070/1DUO  21葉片泵 PFED-54090/070/1DUO  21

PFED-54090/070/1DVO  21液壓葉片泵 PFED-54090/070/1DVO  21葉片泵 PFED-54090/070/1DVO  21

PFED-54090/070/3DUF  21液壓葉片泵 PFED-54090/070/3DUF  21葉片泵 PFED-54090/070/3DUF  21

PFED-54110/029/1DTO  21液壓葉片泵 PFED-54110/029/1DTO  21葉片泵 PFED-54110/029/1DTO  21

PFED-54110/029/1DUO液壓葉片泵 PFED-54110/029/1DUO葉片泵 PFED-54110/029/1DUO

PFED-54110/056/1DUO  21液壓葉片泵 PFED-54110/056/1DUO  21葉片泵 PFED-54110/056/1DUO  21

PFED-54110/056/3DWB  21液壓葉片泵 PFED-54110/056/3DWB  21葉片泵 PFED-54110/056/3DWB  21

PFED-54129/029/1DWG  21液壓葉片泵 PFED-54129/029/1DWG  21葉片泵 PFED-54129/029/1DWG  21

PFED-54150/070/3DVO液壓葉片泵 PFED-54150/070/3DVO葉片泵 PFED-54150/070/3DVO

PFED-54150/085/1SVO  21ATOS液壓葉片泵 PFED-54150/085/1SVO  21葉片泵 PFED-54150/085/1SVO  21

PFED-54150/085/3DWO  21液壓葉片泵 PFED-54150/085/3DWO  21葉片泵 PFED-54150/085/3DWO  21

PFEX2-31036/31022/1DT液壓葉片泵 PFEX2-31036/31022/1DT葉片泵 PFEX2-31036/31022/1DT

PFEX2-42045/31022/3DT  21液壓葉片泵 PFEX2-42045/31022/3DT  21葉片泵 PFEX2-42045/31022/3DT  21

PFEX2-51150/51129/3DV  23液壓葉片泵 PFEX2-51150/51129/3DV  23葉片泵 PFEX2-51150/51129/3DV  23

PFEX2-51150/51150/3DV  23液壓葉片泵 PFEX2-51150/51150/3DV  23葉片泵 PFEX2-51150/51150/3DV  23

PFEX2-51150/51150/3DW  23液壓葉片泵 PFEX2-51150/51150/3DW  23葉片泵 PFEX2-51150/51150/3DW  23

PFEXC-51150/3DV液壓葉片泵 PFEXC-51150/3DV葉片泵 PFEXC-51150/3DV

PFEXD-42085/43056/016/3DTAATOS液壓葉片泵 PFEXD-42085/43056/016/3DTA葉片泵 PFEXD-42085/43056/016/3DTA

zui大壓力可達300bar。
