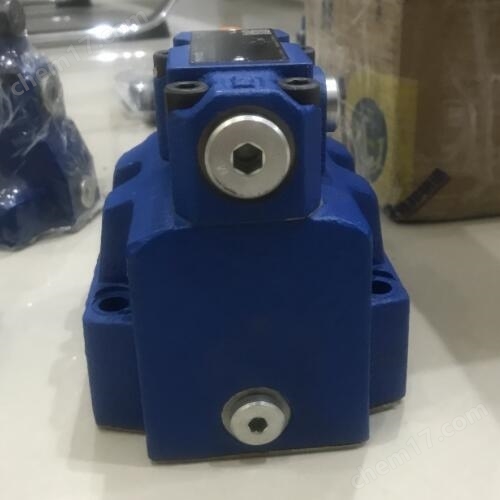

DBW20A15X/315G24N9K3 原裝REXROTH先導式比例溢流閥結構簡單
- 公司名稱 上海乾拓貿易有限公司
- 品牌 REXROTH/德國力士樂
- 型號 DBW20A15X/315G24N9K3
- 產地 德國
- 廠商性質 經銷商
- 更新時間 2025/7/28 9:48:19
- 訪問次數 1271
聯系方式:單榮兵17321056802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 電子/電池,電氣 |
---|
原裝REXROTH先導式比例溢流閥結構簡單
■用于限制系統壓力的導閥
■比例電磁鐵操作
■有螺紋和可拆卸線圈的比例電磁鐵
■起螺絲插裝閥
■在電控器上外部對指令值/壓力特性曲線進行很好的平衡
■如果遇到斷電,可得到zui小("A")或zui大("B")壓
■安裝面按DIN 24340 A型和ISO 4401
■集成電控器(OBE),用于3DREPE
R900949782 DBETE-5X/315YG24NK31M-1
R900947939 DBETE-5X/350G24K31V
R900947832 DBET-5X/315G24K4V
R900947736 DBET-5X/400YG24NK4M-14
R900946670 DBETE-5X/200G24K31M
R900946572 DBETE-5X/315G24NK31M
R900946114 DBET-5X/350G24K4M-1
R900941511 DBET-5X/400YG24N9K4M-8
具體來說,比例溢流閥中的電磁鐵會根據輸入的電信號產生相應的推力,這個推力作用在閥芯上,使得閥芯的位置發生變化。當電磁鐵上的輸入電壓在0伏至24伏之間變化時,產生的推力也隨之變化,從而導致閥芯的開度發生變化。這樣一來,就可以得到連續變化的液壓壓力。由于比例電磁鐵的推力有限,直動式比例溢流閥的流量通常較小,在70兆帕的壓力下,流量大約只有1升/分鐘。如果需要大流量的比例閥,可以將比例閥作為先導閥使用,并在其下方配置一個大通徑的溢流閥。
工作時,液壓力同時作用于主閥芯及先導閥芯的測壓面上。當先導閥1未打開時,閥腔中油液沒有流動,作用在主閥芯6上下兩個方向的壓力相等,但因上端面的有效受壓面積A2大于下端面的有效受壓面積A1,主閥芯在合力的作用下處于最下端位置,閥口關閉。當進油壓力增大到使先導閥打開時,液流通過主閥芯上的阻尼孔5、先導閥1流回油箱。由于阻尼孔的阻尼作用,使主閥芯6所受到的上下兩個方向的液壓力不相等,主閥芯在壓差的作用下上移,打開閥口,實現溢流,并維持壓力基本穩定。調節先導閥的調壓彈簧9,便可調整溢流壓力。
原裝REXROTH先導式比例溢流閥結構簡單
