目錄:孚光精儀（中國）有限公司>>分析儀器>>噴霧測量儀器>> ENUR-SPIvel統計圖像測速儀
| 應用領域 | 化工,生物產業 |
|---|

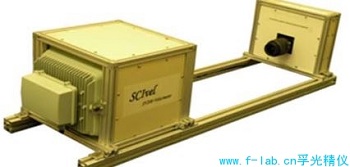

統計圖像測速儀采用統計圖像成像測速技術,是噴霧測速，火焰測速，羽流測速，排煙和粒子云測速的新型圖像測速儀。 統計圖像成像測速儀測量湍流和流型，并且基于圖像的不同段之間的相關性來估計全平面速度，成為取代PIV粒子圖像測速儀器的新型圖像成像測速儀器。
統計圖像測速儀亮點
獲得全流場瞬時速度和平均速度
實時顯示噴霧場圖像
可與任何高速攝像機一起使用的獨立軟件

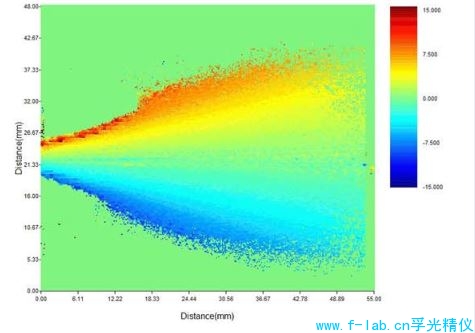

提供成像平面的平均X和Y速度圖
與PIV和PDA等其他技術相比便宜
比PIV和PDA操作使用簡單
參數
空間分辨率：0.3mm
較大噴霧尺寸：125mm * 80mm
相機采樣速度：10000Hz
儀器重量：10kg
應用
噴霧速度測量
湍流速度測量
顆粒云的速度測量
廢氣煙霧的速度測量
工作原理
使用一系列連續圖像的統計相關性來計算噴霧或移動顆粒云的速度。 圖像的像素根據其強度進行分類。 使用后續圖像的統計相關像素與其先前圖像的強度相匹配。 從圖像中測量像素行進的距離，并將其從視野縮放到校準距離。 已知連續圖像之間的時間，然后可以計算噴霧或顆粒云的速度。
