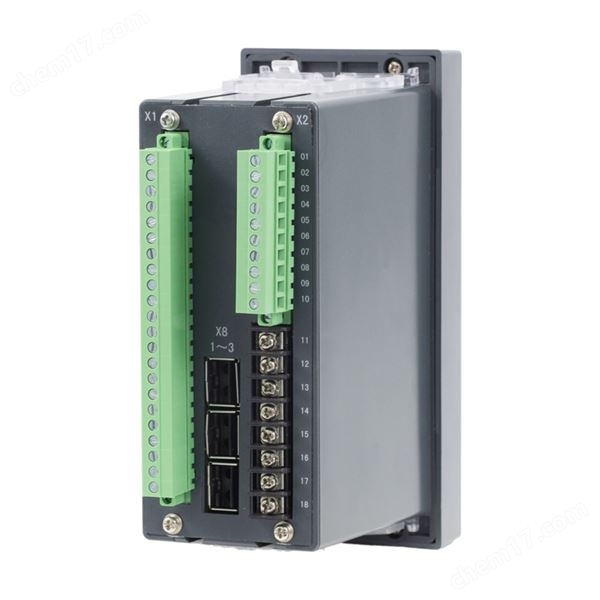

ARB4弧光保護裝置
饋線式弧光保護裝置，由弧光保護裝置、弧光探頭及塑料光纖等構成。
一、硬件接口
3路弧光探頭接入
4路電流采集
3組零序電壓采集
5個可編程跳閘出口
8路開入量輸入
1路RS485/B碼對時
二、主要功能
適用于電纜室、整流柜等單柜應用
自定義多組弧光保護邏輯
弧光故障點定位
裝置、探頭及光纖鏈路實時自檢
弧光、電流、電壓動作值可自由整定
失靈保護
非電量保護
電流回路CT斷線告警
檢修狀態閉鎖
支持Modbus RTU/IEC103
三、性能特點
每臺裝置可選采集1/2/3路探頭
弧光探頭通過塑料光纖直接傳輸光信號至弧光保護裝置
單判據動作時間3.8ms，雙判據動作時間7.8ms
高可靠性，通過國家檢測機構認證
四、弧光探頭ARB-S
檢測范圍：
角度≥180°
半徑≥0.5m
感光類型：可見光/紫外光
功能特點：
自帶濾光功能
無源型弧光傳感器
探頭及光纖鏈路實時自檢
弧光光纖：雙股、阻燃
不含金屬件，沒有電氣安全隱患
開孔尺寸
安裝
五、弧光保護裝置外形及開孔尺寸圖
六、典型配置
在I段母線、II段母線分別配置1臺ARB6弧光保護裝置，每面饋線柜分別配置1臺ARB4弧光保護裝置，每面柜子的母線室、手車室、電纜室各安裝1個ARB-S弧光探頭。
弧光保護邏輯：
I段ARB6弧光裝置監測I段各柜母線室、手車室以及1#進線柜電纜室弧光，并采集進線1和母聯電流，動作跳閘進線1和母聯開關；
II段ARB6弧光裝置監測II段各柜母線室、手車室以及母聯柜電纜室、2#進線柜電纜室弧光，并采集進線2和母聯電流，動作跳閘進線2和母聯開關；
每面饋線柜ARB4弧光裝置監測本饋線柜電纜室弧光，并采集本饋線柜電流，動作跳閘本饋線柜開關。
