玻璃管液位計
產品概述

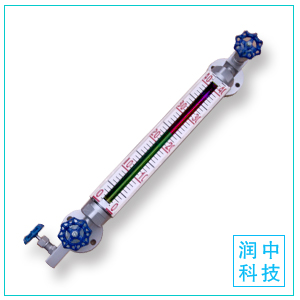

UG玻璃管液位計（以下簡稱彩色液位計）是彩用國內外技術研制而成。它是利用自然光在液體中折、反射原理，借助于紅、綠片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。如果帶LED光源則顯示會更清晰。因此被廣泛用于石油、化工、電力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙烷、丙烯、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度的界面測量，可選用三色界面石英管液位計。三色界面玻璃管液位計是利用浮力與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于浮子呈黑色，上下部分液體顏色有異，所以顯示醒目。從而解決了一直困擾在石油化工生產過程中兩種混合介質界面分辨不清的難題。它是目前國內外的直讀式液位計。
工作原理
UG玻璃管雙色液位計它是利用自然光在液體中折、反射原理。
借助于紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。
產品特點及技術參數
●液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高壓、防粘稠、重量輕、奉命長、無泄漏。特制的99.99％SiO2透明石英管，其變形點1077℃，軟化點1730℃，抗壓強度1170Kgt/cm2，膨脹系數5.5×10-7，經特殊工藝處理后具有耐高溫，高壓和優良的機械特性。
●結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
UGS系列石英管雙色液位計主要技術指標
●特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃。
●搞壓強度1170Kg/cm3 ，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
●工作壓力：1.6、2.5、4.0、6.4、10.0MPa
●工作溫度：<520℃
●測量范圍L：測量范圍由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。
●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。
●接口法蘭：采用化工部1997年頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。鋼球自動封閉壓力：大于0.2MPa重量15~30kg。
產品選型表
序號 | 型號、品種、規格編號 | ||||||||||
1 | UFS | - | 管式雙色液位計 | ||||||||
2 | 分類 | A | 側裝雙色 | ||||||||
| B | 三色界面計 | ||||||||||
| C | 無盲區側裝雙色 | ||||||||||
| D | 大口徑 | ||||||||||
3 | 安 | 3 | 300mm | ||||||||
| 5 | 500mm | ||||||||||
| 8 | 800mm | ||||||||||
| 11 | 1100mm | ||||||||||
| 14 | 1400mm | ||||||||||
| 17 | 1700mm | ||||||||||
| 20 | 2000mm | ||||||||||
|
|
| - | |||||||||
4 | 壓力 等級 | 16 | 1.6M..Pa | ||||||||
| 25 | 2.5MPa | ||||||||||
| 40 | 4.0MPa | ||||||||||
| 63 | 6.3MPa | ||||||||||
| X | 10.0MPa | ||||||||||
5 | 材質 | Ⅰ | 碳鋼 | ||||||||
| Ⅱ | ICr18Ni9Ti | ||||||||||
6 | 法蘭 通經 | 15 | DN15 | ||||||||
| 20 | DN20 | ||||||||||
| 25 | DN25 | ||||||||||
| P | 平面法蘭 | ||||||||||
| T | 凸面法蘭 | ||||||||||
附 |
| R | 伴熱夾套 | ||||||||
| UGS | - | A | 8 | - | 16 | 1 | 20 | P | R | 型號：UDF 側裝雙色，中心距800mm壓力：1.6MPa 材質：碳鋼法蘭通經DN20 平面 帶蒸汽夾套的彩色液位計 | |
顯示高度與測量范圍關系見下表（顯示高度即標尺高度）單位：mm
| 顯示高度 | 150 | 350 | 650 | 950 | 1250 | 1550 | 1850 |
| 測量范圍 | 300 | 500 | 800 | 1100 | 1400 | 1700 | 2000 |
UG玻璃管雙色液位計安裝與調試：
1、本產品須垂直安裝，zui大偏差為≤3o，通過法蘭與容器連接
2、液位計周圍20cm距離內不得有鐵、磁性物質
3、將傳感器與所測容器連接，在傳感器排污法蘭下端安裝一個DN15的閥門并與原液位計排污管路連通
4、接通電源AC220V（或AC36V），此時液位計顯示應為全紅
5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的壓力容器上時（如電站鍋爐），必須緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入傳感器，觀察液位顯示，由紅變綠逐個轉換。
6、液位顯示調整：把容器液位上升至正中，上下移動本液位計顯示盒與之相符，左右移動調至便于觀察的方位，然后將上下固定環擰緊，即可投入使用。
運輸、貯存
在運輸過程中應保持原包裝的完好，在裝卸時應輕拿輕放，以防零件的破損。 液位計應防止雨淋曝曬及強烈的沖擊振動，當產品*不使用時應原包裝貯存 在溫度為-25℃~55℃，濕度不大于90%且無腐蝕性及有害氣體的環境中。 7. 訂貨須知 ●型號規格； ●公稱壓力、溫度； ●特殊要求；
