霍爾齒輪轉速傳感器獲得轉子轉動的信號，可測量轉子的轉速。特點是分辨率高，距離遠，實用范圍廣，頻響寬，可靠性高。內裝放大整形電路，輸出為幅度穩定的方波信號，能實現遠距離傳輸。

霍爾齒輪轉速傳感器

概述

單通道霍爾式轉速傳感器，測量對象為多級磁環，NPN集電極開路輸出，檢測距離大可達到2.0mm，M12螺紋安裝，黃銅鍍鎳或不銹鋼材質外殼，防護等級達到IP65。磁敏元件采用進口元件，具有穩定可靠，對高頻、零速有可靠的信號輸出，不失步、檢測精確，并且體積小，安裝使用方便簡單。廣泛用于速度檢測和相關的位置檢測，適合在高溫、高濕、水、油、粉塵等惡劣環境下工作，性能穩定。

霍爾齒輪轉速傳感器

二、主要參數

項目	參數	備注
規格/型號	GVS-M-2-N-0-1-300
產品代碼	GVS-002
主體材質	黃銅鍍鎳
電源電壓	6-24VDC
負載電流	20ｍＡ max
輸出信道	單信道
感應距離	2mm max
測量范圍(響應頻率)	0-20KHz
輸出方式	NPN矩形波輸出
信號幅度	VOL≤0.6V	VCC=12V
信號幅度	VOH≥11V	VCC=12V
保護類型	極性接反和短路保護
絕緣電阻	50M min
電氣連接	RVV 3×0.3	白色護套線
抗拉強度	5kg	導線與殼體間
使用壽命	3年
環境溫度	0—75℃
濕度	90% max
機械振動	7g	ｆ=20—400Hz,每個方向
機械沖擊	10g/16ms	1000次，每個方向
防護等級	IP65
ESD保護	4.5KV
電場干擾	200V/m
安裝使用	安裝螺紋	M12×1.0螺紋安裝，帶兩只螺母
	測試磁體	2極以上，N極表磁不小于500GS
	安裝方向	傳感器軸線與磁環中切面同面且垂直于轉動方向
應用領域	智能發動機點火控制系統、
	ABS汽車防抱死制動系統、車速測量
	紡織、冶金等行業設備的轉速測量

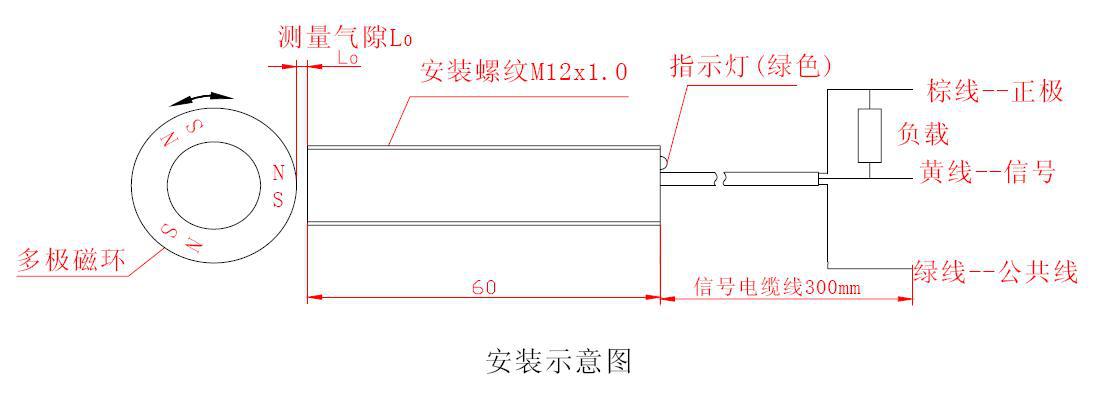

三：安裝示意圖
