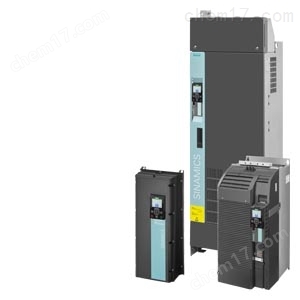

G120XA安裝6SL3220-1YD30-0CB0
西門子數控伺服：802C?S、802D?SL、810D?DE、820D?SL、840C?CE、840D?DE、840D?SL、840Di?SL、S120數控、數控伺服驅動模塊、控制模塊、電源模塊、備品備件等。董工
參數 | 描述 | |
0 | 禁用數字量輸出 | |
r0052 | CO/BO：狀態字 1 | |
.00 | 1 ：接通就緒 | |
.01 | 1 ：運行就緒 | |
.02 | 1 ：運行已使能 | |
.03 | 1 ：存在故障 | |
.04 | 0 ：慣性停車生效（OFF2） | |
.05 | 0 ：快速停止（OFF3） | |
.06 | 1 ：接通禁止生效 | |
.07 | 1 ：存在 | |
.08 | 0 ：設定/實際轉速偏差 | |
.09 | 1 ：已請求控制 | |
.10 | 1 ：達到轉速 | |
.11 | 0 ：達到 I, M, P 極限 | |
.13 | 0 ：“電機過熱" | |
.14 | 1 ：電機正轉 | |
.15 | 0 ：“變頻器過載" | |
r0053 | CO/BO：狀態字 2 | |
.00 | 1 ：直流制動生效 | |
.02 | 1 ：|n_實際| > p1080 (n_) | |
.06 | 1 ： |n_實際| ≥ r1119 (n_設定) | |
3、?SITOP直流電源?24V?DC?1.3A、2.5A、3A、5A、10A、20A、40A可并聯.
G120XA安裝6SL3220-1YD30-0CB0
6.2.2.1 模擬量輸入S075圖 6-7 互聯模擬量輸入
使用參數 p0756[x] 確定模擬量輸入的類型。
確定模擬量輸入的功能只需要將您選擇的模擬量互聯輸入 CI 與參數 p0755[x] 相連。模擬量互聯輸入在參數列表中以前綴 “CI:" 表示。
定義模擬量輸入類型
使用模擬量輸入時，必須使用參數 p0756[x] 和變頻器上的開關設置模擬量輸入的類型。
表格 6-4 通過參數 p0756 進行默認設置
AI 0 | 單極電壓輸入 | 0 V ... +10 V | p0756[0] = | 0 |
受控單極電壓輸入 | +2 V ... +10 V | 1 | ||
單極電流輸入 | 0 mA ... +20 mA | 2 | ||
受控單級電流輸入 | +4 mA ... +20 mA | 3 | ||
雙極電壓輸入（出廠設置） | ?10 V ... +10 V | 4 | ||
AI 1 | 單極電壓輸入 | 0 V ... +10 V | p0756[1] = | 0 |
受控單極電壓輸入 | +2 V ... +10 V | 1 | ||
單極電流輸入 | 0 mA ... +20 mA | 2 | ||
受控單級電流輸入 | +4 mA ... +20 mA | 3 | ||
雙極電壓輸入（出廠設置） | ?10 V ... +10 V | 4 |
允許的溫度傳感器的測量范圍
LG-Ni1000, DIN-Ni1000 | – 88 °C … 165 °C |
Pt1000 | – 88 °C … 240 °C |
6.2 驅動控制
值超出允許的測量范圍時，變頻器便發出 A03520 “溫度傳感器故障"。
特性曲線
用 p0756 修改了模擬量輸入的類型后，變頻器會自動模擬量輸入的定標。線性的定標曲線由兩個點（p0757， p0758）和（p0759， p0760）確定。參數 p0757 … p0760 的一個下標分別對應了一個模擬量輸入，例如：參數 p0757[0] … p0760[0] 屬于模擬量輸入 0。
參數 描述 p0757 曲線第 1 個點的 x 坐標[p0756 確定單位] p0758 曲線第 1 個點的 y 坐標[p200x 的 % 值] p200x 是基準參數，例如：p2000 是基準轉速。 p0759 曲線第 2 個點的 x 坐標[p0756 確定單位] p0760 曲線第 2 個點的 y 坐標[p200x 的 % 值] p0761 斷線監控的閾值
特性曲線
預定義的類型和您的應用不符時，需要自定義定標曲線。
應用示例
變頻器應通過 AI0 將“6 mA … 12 mA"范圍內的換算成“?100 % … 100 %"范圍內的%
值。低于 6 mA 時會觸發變頻器的斷線監控。
G120XA安裝6SL3220-1YD30-0CB0
6SL3220-1YD30-0CB0
確定模擬量輸入端的功能
將您選擇的 CI 與參數 p0755 相連，即可確定模擬量輸入的功能。參數 p0755 的下標表示對應的模擬量輸入，例如：p0755[0] 表示模擬量輸入 0。
表格 6-5 常用的變頻器的模擬量互聯輸入（CI）
參數 | 描述 |
p1070 | CI：主設定值 |
p1075 | CI：附加設定值 |
p2253 | CI：工藝控制器設定值 1 |
p2264 | CI:工藝控制器實際值 |
其他的模擬量互聯輸入，請查看參數列表。
6.2 驅動控制
應用示例
將 AI 0 和附加設定值的源相連，以通過模擬量輸入 AI 0 給定附加設定值。
設置 p1075 = 755[0]。
死區
的控制中，當電機由于轉速設定值 = 0 而輕易地在一個方向上時，原因可能是電纜上出現了電磁。
% 死區作用于模擬量輸入的特性曲線零位上。即使模擬量輸入端子上的為正或負，變頻器仍將其內部轉速設定值設為 0。轉速設
? 定值 = 0 時，變頻器會電機。
操作步驟
1. 設置 p0776[0] = 2
從而將模擬量輸出 0 設為電流輸出。
2. 設置 p0777[0] = 0.0 (x1)
3. 設置 p0778[0] = 6.0 (y1)
4. 設置 p0779[0] = 100.0 (x2)
5. 設置 p0780[0] = 12.0 (y2)
應用示例的特性曲線已設置。
?
6.2 驅動控制
確定模擬量輸出端的功能
確定模擬量輸出的功能只需要將您選擇的 CO 與參數 p0771 相連。參數 p0771 的下標表示對應的模擬量輸出，例如：p0771[0] 表示模擬量輸出 0。
表格 6-7 常用的變頻器的模擬量互聯輸出（CO）
參數 | 描述 |
r0021 | CO：經過濾波的轉速實際值 |
r0025 | CO：經過濾波的輸出電壓 |
r0026 | CO：經過濾波的直流母線電壓 |
r0027 | CO：經過濾波的電流實際值 |
r0063 | CO:轉速實際值 [0] = 未 [1] = 通過 p0045 [2] = 由 f_設定 - f_轉差計算（不） |
其他的模擬量互聯輸出，請查看參數列表。
應用示例：確定模擬量輸出端的功能
將 AO 0 和輸出電流相連，以通過模擬量輸出 0 輸出變頻器的輸出電流。
設置 p0771 = 27。
