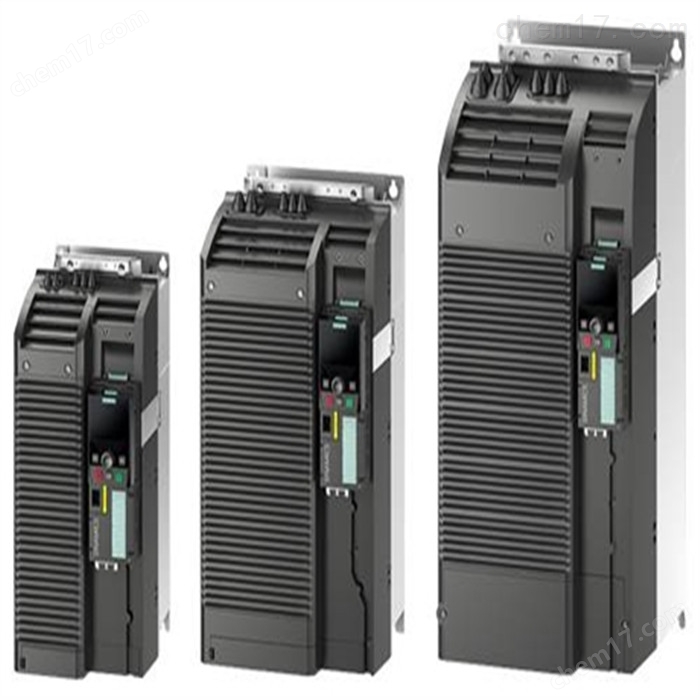

西門子變頻器6SL3220-2YD42-0UB0工業自動化產品

變??頻 器：MM420、 MM430、 MM440、 6SE70、 6RA70,V20，V60，V90系列

模式下：脈沖允許/禁止。
? 0：允許通過脈沖設定值運行
? 1：禁止脈沖設定值
在 IPos 模式下：位置觸發器
? 0→1：根據已選的內部位置設定值開始定位
說明：PTI 模式下的 P_TRG 信號留作將來使
用 ? ? X X
接線
4.3 控制/狀態接口 - X8
SINAMICS V90，SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 121
編號
名稱 類型 描述 控制模式
PTI IPos S T
7 CLR 電平 清除位置控制剩余脈沖。
? 0：不清除
? 1：按照 p29242 選中的模式清除脈沖
? X X X
8 EGEAR1 電平 電子齒輪。
通過 EGEAR1 和 EGEAR2 信號組合可以選擇
四組電子齒輪比。
EGEAR2：EGEAR1
? 0 :0：電子齒輪比 1
? 0 :1：電子齒輪比 2
? 1 : 0：電子齒輪比 3
? 1 : 1：電子齒輪比 4 ? X X X
9 EGEAR2 電平 ? X X X
10 TLIM1 電平 選擇扭矩限制。
通過 TLIM1 和 TLIM2 信號組合可以選擇四個
扭矩限制指令源（一個外部扭矩限制，三個內
部扭矩限制）。
TLIM2：TLIM1
? 0 :0：內部扭矩限制 1
? 0 :1：外部扭矩限制（模擬量輸入 2） ? 1 : 0：內部扭矩限制 2
? 1 : 1：內部扭矩限制 3
? ? ? X
11 TLIM2 電平
12 CWE 電平 使能順時針旋轉。
? 1：使能順時針旋轉，斜坡上升
? 0：禁止順時針旋轉，斜坡下降
X X ? ?
13 CCWE 電平 使能逆時針旋轉。
? 1：使能順時針旋轉，斜坡下降
? 0：禁止順時針旋轉，斜坡上升
X X ? ?
14 ZSCLAM
P
電平 零速鉗位。
? 1 = 當電機速度設定值為模擬量信號且小于
閾值（p29075）時，電機停止并抱閘。
? 0 = 無動作
X X ? X
接線
4.3 控制/狀態接口 - X8
SINAMICS V90，SIMOTICS S-1FL6
122 操作說明, 12/2018, A5E36037873-006
編號
名稱 類型 描述 控制模式
PTI IPos S T
15 SPD1 電平 旋轉速度模式：內部速度設定值。
通過 SPD1、SPD2 和 SPD3 信號組合可以選
擇八個速度設定值/限制指令源（一個外部速度
設定值/限制，七個內部速度設定值/限制）。
SPD3 : SPD2：SPD1
? 0 :0 :0：外部模擬量速度設定值
? 0 :0 :1：內部速度設定值 1
? 0 :1 : 0：內部速度設定值 2
? 0 :1 : 1：內部速度設定值 3
? 1 : 0 :0：內部速度設定值 4
? 1 : 0 :1：內部速度設定值 5
? 1 : 1 : 0：內部速度設定值 6
? 1 : 1 : 1：內部速度設定值 7
X X ? X
16 SPD2 電平
17 SPD3 電平
18 TSET 電平 選擇扭矩設定值。
該信號可以選擇兩個扭矩設定值源（一個外部
扭矩設定值，一個內部扭矩設定值）。
? 0：外部扭矩設定值（模擬量輸入 2） ? 1：內部扭矩設定值
X X X ?
19 SLIM1 電平 選擇速度限制。
通過 SLIM1 和 SLIM2 信號組合可以選擇四個
速度限制指令源（一個外部速度限制，三個內
部速度限制）。
SLIM2：SLIM1
? 0 :0：內部速度限制 1
? 0 :1：外部速度限制（模擬量輸入 1） ? 1 : 0：內部速度限制 2
? 1 : 1：內部速度限制 3
? ? ? ?
20 SLIM2 電平
接線
4.3 控制/狀態接口 - X8
SINAMICS V90，SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 123
編號
名稱 類型 描述 控制模式
PTI IPos S T
21 POS1 電平 選擇位置設定值。
通過 POS1 至 POS3 信號組合可以選擇八個內
部位置設定值源。
POS3：POS2：POS1
? 0 :0 :0：內部位置設定值 1
? 0 :0 :1：內部位置設定值 2
? 0 :1 : 0：內部位置設定值 3
? 0 :1 : 1：內部位置設定值 4
? 1 : 0 :0：內部位置設定值 5
? 1 : 0 :1：內部位置設定值 6
? 1 : 1 : 0：內部位置設定值 7
? 1 : 1 : 1：內部位置設定值 8
X ? X X
22 POS2 電平
23 POS3 電平
24 REF 邊沿
0→1
通過數字量輸入或參考擋塊輸入設置回參考點
方式下的零點。
? 0→1：參考點輸入
X ? X X
25 SREF 邊沿
0→1
通過信號 SREF 開始回參考點。
? 0→1 開始回參考點
X ? X X
26 STEPF 邊沿
0→1
向前位進至下一個內部位置設定值。
? 0→1 開始位進
X ? X X
27 STEPB 邊沿
0→1
向后位進至上一個內部位置設定值。
? 0→1 開始位進
X ? X X
28 STEPH 邊沿
0→1
位進至內部位置設定值 1。 ? 0→1 開始位進
X ? X X
說明
當工作在扭矩控制模式時，若 CWE 和 CCWE 處于相同狀態，則扭矩設定值為 0。更多
信息參見章節 旋轉方向和停止 (頁 264)。
接線
4.3 控制/狀態接口 - X8
SINAMICS V90，SIMOTICS S-1FL6
124 操作說明, 12/2018, A5E36037873-006
說明
DI 信號無效的情形
當 SINAMICS V-ASSISTANT 正在和驅動進行通信或在 SINAMICS V-ASSISTANT 上對
驅動進行操作時，一些 DI 信號失效：
? 當通過 SINAMICS V-ASSISTANT 回參考點時，DI 信號 SREF 無效。
? 在試運行測試時，DI 信號 SON 無效；并且，SINAMICS V-ASSISTANT 使用 DI7 和
DI8 信號。
直接信號映射
通過設置參數 p29300（P_DI_Mat）可將下列六個信號強制置高（邏輯“1"）：
● SON
● CWL
● CCWL
● TLIM1
● SPD1
● TSET
● EMGS

西門子變頻器6SL3220-2YD42-0UB0工業自動化產品

 SIEMENS?數控?伺服

參數 p29300 的定義如下：
位 6 位 5 位 4 位 3 位 2 位 1 位 0
EMGS TSET SPD1 TLIM1 CCWL CWL SON
例如，設 p29300 = 1 可將 SON 信號強制置高，DI1 即可分配到其他信號。
說明
參數 p29300 的優先級高于 DI。
p29300 的位 6 用于設置快速停止。當驅動處于“S ON"狀態時，不允許改變其狀態。
接線
4.3 控制/狀態接口 - X8
SINAMICS V90，SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 125
接線
數字量輸入支持 PNP 和 NPN 兩種接線方式。詳情請參見下圖：
NPN 接線 PNP 接線
4.3.1.2 DO
SINAMICS V90 伺服驅動可使用 15 個內部數字量輸出信號。關于這些信號的詳細信息，
請參見下表：
編號 名稱 說明 控制模式
PTI IPos S T
1 RDY 伺服準備就緒
? 1：驅動已就緒。
? 0：驅動未就緒（存在故障或使能信號丟失）。
? ? ? ?
2 FAULT 故障
? 1：處于故障狀態。
? 0：*。
? ? ? ?
3 INP 位置到達信號
? 1：剩余脈沖數在預設的就位取值范圍內（參數
p2544） ? 0：剩余脈沖數超出預設的位置到達范圍
? ? X X
4 ZSP 零速檢測
? 1：電機速度 ≤ 零速（可通過參數 p2161 設置
零速）。
? 0：電機速度 > 零速 + 磁滯（10 rpm）。
? ? ? ?
接線
4.3 控制/狀態接口 - X8
SINAMICS V90，SIMOTICS S-1FL6
126 操作說明, 12/2018, A5E36037873-006
編號 名稱 說明 控制模式
PTI IPos S T
5 SPDR 速度達到
? 1：電機實際速度已幾乎（內部磁滯 10 rpm）達
到內部速度指令或模擬量速度指令的速度值。速
度到達范圍可通過參數 p29078 設置。
? 0：速度設定值與實際值之間的速度差值大于內
部磁滯。
X X ? X
