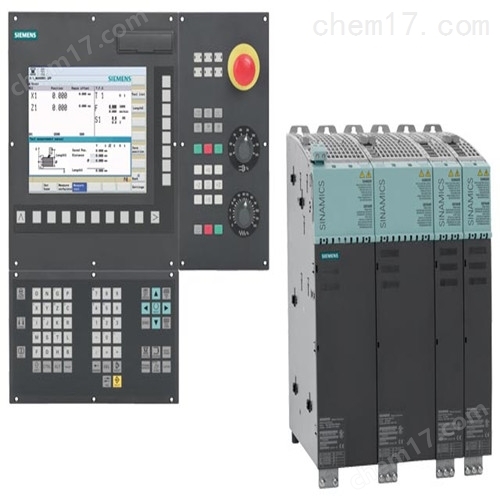

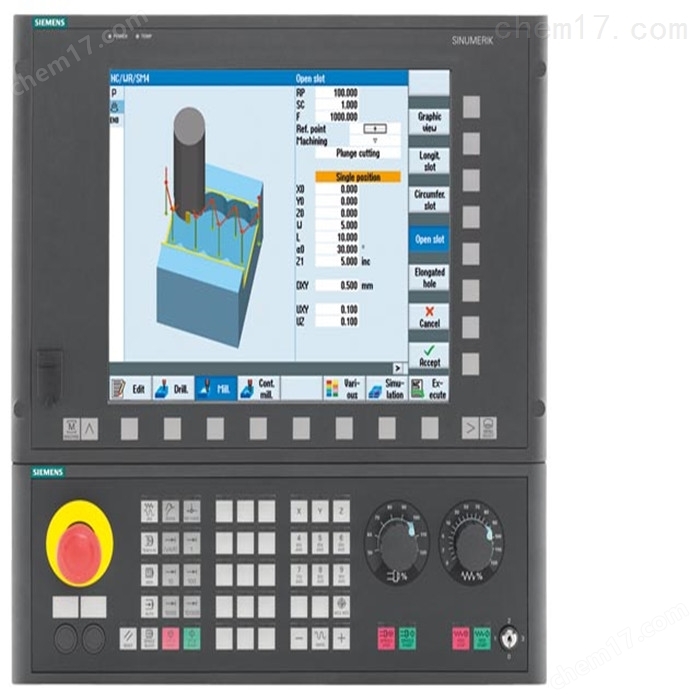

控制器6FC5357-0BB35-0AB0?*

實際值設置和對刀
Bit 1 外部零點偏移
Bit 2 TCARR 和 PAROT
Bit 3 TOROT 和 TOFRAME
Bit 4 工件基準點
Bit5 循環系統框架
Bit11 相對坐標系
28083 $MC_MM_SYSTEM_DATAFRAME_
MASK
F9FH F9FH 必須 系統 FRAME（SARM）
Bit 0 設置實際值和對刀
Bit 1 外部零點偏移
Bit 2 TCARR 和 PAROT
Bit 3 TOROT 和 TOFRAME
Bit 4 工件基準點
Bit5 循環系統框架
Bit11 相對坐標系
28400 $MC_MM_ABSBLOCK 1 可變 激活功能‘帶值的基本程序段’
28402 $MC_MM_ABSBLOCK_BUFFER_
CONF[0]

控制器6FC5357-0BB35-0AB0?*

2 可變 確定上傳緩沖器的容量
28450 MC_MM_TOOL_DATA_CHG_BUFF_
SIZE
400 400 必須 用于刀具數據修改的緩沖器（DRAM）
30455 $MA_MISC_FUNCTION_MASK H0 可變 各項軸功能
Bit 0 模態軸編程位置可超出模數范圍
Bit 2 模數回轉軸在 G90 中默認為 DC 定位（
短路徑）
第 9 章 基本數據概覽
9.2 基本數據概覽
 SINUMERIK HMI Operate 銑床簡明調試手冊 83
MD 參數名 默認值 設定值 類型 描述
34210 $MA_ENC_REFP_STATE 0 可變 值編碼器的標定狀態
值編碼器 MD34210 $MA_ENC_REFP_
STATE=2，系統重啟動，軸恢復關機前位置 ;
增量編碼器 MD34210 $MA_ENC_REFP_
STATE=3，系統重啟動，軸恢復關機前保存的
后軸位置，無自動回參考點。接口信號 DB3x.
DBX71.4/5 表明軸恢復關機前位置
35040 $MA_SPIND_ACTIV_AFTER_RESET 0 2 必須 自定義主軸的復位響應
42440 $SC_FRAME_OFFSET_INCR_PROG 1 0 必須 增量編程時，從零點偏置開始移動
42442 $SC_TOOL_OFFSET_INCR_PROG 1 0 必須 增量編程時的刀具長度補償
42472 $SC_MIN_SURF_RADIUS COMPSURF 1 可變 COMPSURF 小曲率半徑
42528 $SC_CUTCOM_DECEL_LIMIT 0 1 可變 帶刀具補償進行圓弧插補時，自動降低進給速度
42940 $SC_TOOL_LENGTH_CONST 0 0 必須 當前平面發生變化，對應的刀具長度補償相應變
化

控制器6FC5357-0BB35-0AB0?*

7、S120系列包括：?6SN 6FC 6FX 6SL 6AU 1FT 1FK 1PH 6SE70

42950 $SC_TOOL_LENGTH_TYPE 0 0 必須 不同的刀具類型，對應的刀具長度補償變量*
42970 $SC_TOFF_LIMIT 10 可變 $AA_TOFF 補償值上限
42972 $SC_TOFF_LIMIT_MINUS 0 可變 $AA_TOFF 補償值下限
42980 $SC_TOFRAME_MODE 2000 必須 TOFRAME, TOROT 和 PAROT 的框架定義
43220 $SA_SPIND_MAX_VELO_G26 1000 可變 G26 主軸轉速上限
43230 $SA_SPIND_MAX_VELO_LIMS 100 可變 G96 主軸轉速上限
43235 $SA_SPIND_USER_VELO_LIMIT 1000000 可變 大主軸速度
51000 $MNS_DISP_RES_MM 3 可變 直線軸的顯示分辨率
51020 $MNS_DISP_RES_ANGLE 3 可變 角度的顯示分辨率
51021 $MNS_DISP_RES_SPINDLE 0 可變 主軸的顯示分辨率
51024 $MNS_BLOCK_SEARCH_MODE_
MASK_JS
H3 可變 可用搜索模式設定（在 ShopMill 和 ShopTurn 中
為單通道）
Bit 0 程序段搜索，帶計算，不帶返回
Bit1 程序段搜索，帶計算，帶返回
51025 $MNS_FRAMES_ACT_IMMEDIATELY 1 可變 偏移修改后立即生效
51028 $MNS_BLOCK_SEARCH_MODE_
MASK
H33 可變 可用程序段搜索模式設定
Bit 0 用不帶返回的計算方式搜素程序段
Bit 1 用帶返回的計算方式搜素程序段
Bit 3 跳過 EXTCALL 程序
Bit 4 程序段搜索，不帶計算
Bit 5 帶試運行的程序段搜索
51035 $MNS_WRITE_FRAMES_FINE_LIMIT 0.99 可變 所有精確零點偏移的輸入極限值
51038 $MNS_SET_ACT_VALUE 1 1 必須 JOG 方式下，“設置零偏"選項
0：不提供‘設置零偏’選項

控制器6FC5357-0BB35-0AB0?*

西門子數控伺服，

1：用戶框架（可設置零偏，如 G54 激活）時，
提供‘設置零偏’選項值 設定值 類型 描述
55421 $SCS_MILL_SWIVEL_RESET_TRACK 0 可變 回轉循環中“跟蹤刀具"欄的初始設置
0：無變化
1：不跟蹤
2：跟蹤
55446 $SCS_MILL_TOL_VALUE_ROUGH 0.1 可變 CYCLE832（高速設置）粗加工時的公差值
55447 $SCS_MILL_TOL_VALUE_SEMIFIN 0.05 可變 CYCLE832（高速設置）半精加工時的公差值
55448 $SCS_MILL_TOL_VALUE_FINISH 0.01 可變 CYCLE832（高速設置）精加工時的公差值
55613 $SCS_MEA_RESULT_DISPLAY 0 可變 測量結果圖顯示選項
0: 無測量結果圖
1: 測量結果圖固定顯示 8 秒
3: 顯示測量結果圖，測量循環會被一個系統自設
的 M0 停止
4: 只有輸出循環報警 61303，61304，61305，
61306 時，才顯示測量結果圖
55618 $SCS_MEA_SIM_ENABLE 0 1 可變 模擬環境下的測量循環特性
0: 不執行測量循環
1：執行測量循環。必須有真實軸
55619 $SCS_MEA_SIM_MEASURE_DIFF 0 可變 模擬測量差值
當 MD55618=1 時，此參數輸入測量差值。
值須小于測量參數 _FA，否側報警 61301 測頭
不能切換。
55630 $SCS_MEA_FEED_MEASURE 300 可變 校準工件探頭時的進給率
55740 $SCS_MEA_FUNCTION_MASK H8 可變 測量循環設置
Bit 0 工件測量，超出 _TDIF 和 _TSA 時重復測量
Bit 1 工件測量，重復測量時生成報警和 M0
Bit 2 工件測量，超出 _TUL，_TLL，_TDIF 時生
成 M0
Bit 3 工件測量，將已校準的探頭半徑接收到刀
具數據中

控制器6FC5357-0BB35-0AB0?*

Bit 4 工件測量：車銑工藝中校準時 / 測量時加工
平面發生變化
Bit 16 刀具測量，超出 _TDIF 和 _TSA 時重復測
量
Bit 17 刀具測量，重復測量時生成報警和 M0
Bit 18 刀具測量，超出 _TDI 是生成 M0
Bit19 銑刀測量，后一次對刀時主軸減速
55802 $SCS_ISO_M_DRILLING_TYPE 0 可變 ISO 模式攻絲類型
0：無補償夾具的攻絲
1：帶補償夾具的攻絲
2：帶斷屑功能的深孔攻絲
3：帶排屑功能的深孔攻絲
9006 $MM_DISPLAY_SWITCH_OFF_
