在‘user/sinumerik/hmi/cfg’下，增加配置文件
‘slstepeditorconfig.xml’ 。
36 SINUMERIK HMI Operate 銑床簡明調試手冊
 SINUMERIK HMI Operate 銑床簡明調試手冊 37
4.11 零偏
第 4 章 參數畫面
4.11 零偏
MD28080，定義用戶工件坐標系的個數（默認值為
5）。修改此參數后 NC 將重新分配內存，請做好數
據備份。
MD28050 定義 R 變量的個數，默認設置為 100 個。
修改此參數后NC將重新分配內存，請做好數據備份。
MD51035 ，定義工件坐標系列表中可以輸入的大
精確值（默認值 0.999, 大為 10）。
可以通過系統變量對精確值賦予更大數據：$P_
UIFR[x, y, FI]。
MD52211 設置各個零點偏移顯示方式
MD28082 ， 選擇在 中 里顯示的
內容：
Bit0=1， $p_setfr[x,tr]；
Bit1=1，
Bit2=1， $p_partfr[x,tr] 只對擺
臺機床生效
Bit3=1， $p_toolfr[x,tr]（TOROT，
TOFRAME）
Bit4=1， ；
Bit5=1， $p_cycframe[x,tr]
Bit6=1， ；
Bit7=1， $P_ISO1FR

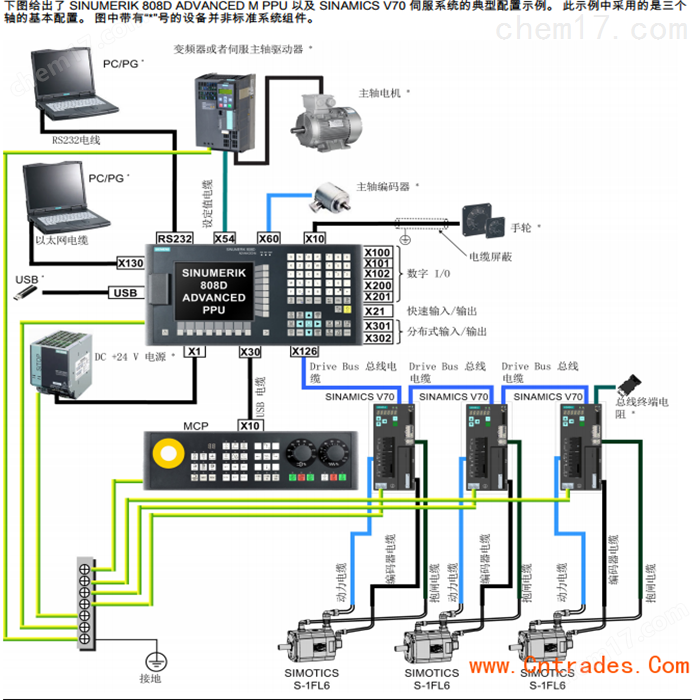

數控伺服6FC5203-0AF23-1AA0現貨

PLC編程軟件

Bit8=1， $P_ISO2FR；
Bit9=1， $P_ISO3FR
Bit10=1， $P_ISO4FR
Bit11=1，相對坐標系
$p_uifr[1,x,tr]，WCS
（TRANS，ATRANS，ROT，AROT）
MD52211 設置各個零點偏移顯示方式
MD28083 選擇在 中 里顯示的內容：
$P_PARTFR[X,tr]=1
$P_SETFR[X,tr]=2
$P_CHBFR[0,X,tr]=3
$P_UIFR[1,X,tr]=4
$P_TOOLFR[X,tr]=5
$P_WPFR[X,tr]=6
$P_TOOLFRAME[X,tr]=6
TRANS X7
注意：如果偏置對應的參數位沒有設置為 1，無法
使用該偏置功能。
38 SINUMERIK HMI Operate 銑床簡明調試手冊
第 5 章 程序畫面
5.1 程序模擬
第 5 章 程序畫面
5.1 程序模擬
MD51226 模擬功能的設定
Bit0=1，按鍵 激活程序模擬功能同時，系
統不自動啟動模擬，按鍵 后開始進行程序
模擬
Bit 1 禁止“模擬"功能
MD10190 $MN_TOOL_CHANGE_TIME
程序模擬刀具換刀時間
MD55618 模擬環境下的測量循環特性
0: 不執行測量循環
1：執行測量循環。必須有真實軸
MD55619 模擬測量差值

數控伺服6FC5203-0AF23-1AA0現貨

業務范圍涉及紡織、印染、造紙、電力、 環保、水處理、食品加工和水泥生產等行業。

當 MD55618=1 時，此參數輸入測量差值。值須
小于測量參數 _FA，否側報警 61301 測頭不能切換。
MD53230 啟動模擬時的軸位置
=0，按鍵 激活程序模擬功能時，系統每次
程序模擬前都會彈出該提示信息， 后才能
切換至程序模擬畫面。
可以根據機床各軸實際起始位置來進行相應設置。
5.2 循環工藝參數簡單輸入
N52210 $MCS_FUNCTION_MASK_DISP
Bit 9=1 顯示選擇‘簡單輸入’
第 5 章 程序畫面
5.3 攻絲工藝參數
N52210 $MCS_FUNCTION_MASK_DISP
Bit 9=0 顯示選擇‘*輸入’
5.3 攻絲工藝參數
MD52216 Bit0=1 剛性攻絲 CYCLE84 循環顯示工藝
參數。
MD52216 Bit1 =1 彈性攻絲 CYCLE840 循環顯示工
藝參數。
 SINUMERIK HMI Operate 銑床簡明調試手冊 39
40 SINUMERIK HMI Operate 銑床簡明調試手冊
5.4 加工平面
MD52005 =0，在編程畫面中需要選擇加工平面
PL。
通過 選擇 G17 或 G18 或 G19 平面。
如果系統 G17 平面，MD52005=17，編程畫面
中不顯示 PL 參數。
平面 刀具軸

數控伺服6FC5203-0AF23-1AA0現貨

請拒絕簽收,

X/Y Z G17
Z/X Y G18
Y/Z X G19
MD52005 =0，在編程畫面中需要選擇加工平面
PL。
選擇 G18 平面，編程畫面的幫助圖形隨之切換為
G18 平面顯示。
MD52005 =0，在編程畫面中需要選擇加工平面
PL。
選擇 G19 平面，編程畫面的幫助圖形隨之切換為
G19 平面顯示。
第 5 章 程序畫面
5.4 加工平面
第 5 章 程序畫面
5.5 螺紋加工
5.5 螺紋加工
MD55212 Bit1=1，螺紋銑削循環編程參數設置中，
當螺距 P 值更新后，螺紋深度 H1 會自動根據當前螺
距值進行計算并更新，無需手動輸入螺距和深度。
MD55212 Bit2=1，螺紋銑削循環編程參數設置中，
從公制螺紋或 UNC 等標準螺紋表格中選擇相應規格
的螺紋設置后，螺距 P 值和螺紋深度 H1 會自動根據
當前所選擇的螺紋規格進行計算并更新，無需手動
輸入螺距和深度。
5.6 進給加工方式
MD52214 Bit2=1 進給加工從 Z0 開始 Bit2 =0 進給加工從 Z0+ SC 開始
 SINUMERIK HMI Operate 銑床簡明調試手冊 41
42 SINUMERIK HMI Operate 銑床簡明調試手冊
5.7 進給速度

數控伺服6FC5203-0AF23-1AA0現貨

承諾三：3、保證售后服務質量

MD55202 =1，每齒進給速度上限，如果程序中設
定的毫米 / 齒的進給速度大于該上限，畫面出現提示
，并且編輯確認鍵為灰色 。
MD55201 =10000，毫米 / 分進給速度上限，如果程序
中設定的毫米 / 分的進給速度大于該上限，畫面出現
提示 ，并且編輯確認鍵為灰色 。
5.8 工作臺裝夾毛坯
可選擇在水平工作臺或旋轉軸上創建毛坯：
MD52214 銑削工藝設定
Bit 0 圓柱表面轉換使能（ShopMill）
Bit 1 提供用于裝夾毛坯的工作臺選項（銑床）
Bit 7 提供用于裝夾毛坯的工作臺（臥式鏜床上）
MD52207[n] 對應旋轉軸屬性設置，n= 通道軸號 -1
Bit0：繞第 1 個幾何軸旋轉（針對回轉軸）
Bit 1：繞第 2 個幾何軸旋轉（針對回轉軸）
Bit 2：繞第 3 個幾何軸旋轉（針對回轉軸）
Bit 8：提供旋轉軸用于夾裝毛坯（銑床上）
第 5 章 程序畫面
5.7 進給速度
第 5 章 程序畫面
5.9 回轉軸顯示位置模式（ShopMill）
5.9 回轉軸顯示位置模式（ShopMill）
MD52207 $MCS_AXIS_USAGE_ATTRIB
旋轉軸屬性設置

數控伺服6FC5203-0AF23-1AA0現貨

Bit 7 在位置模式下提供回轉軸
Bit 10 回轉軸圍繞第 1 個幾何軸旋轉（僅用于位置
模式）
Bit 11 回轉軸圍繞第 2 個幾何軸旋轉（僅用于位置
模式）
Bit 12 回轉軸圍繞第 3 個幾何軸旋轉（僅用于位置
模式）
5.10 圓柱體表面轉換使能 - 柱面加工（ShopMill）
MD52214 銑削工藝設定
Bit 0 圓柱體表面轉換使能（ShopMill）
5.11 模具視圖
使用模具視圖快速檢查程序路徑
N52210 $MCS_FUNCTION_MASK_DISP
Bit 12 隱藏 G 代碼模具制造視圖
 SINUMERIK HMI Operate 銑床簡明調試手冊 43
第 5 章 程序畫面
5.12 外部調用程序
5.12 外部調用程序
使用 EXTCALL 指令，用來調用 USB，CF 卡，本地硬盤或外部網盤上的程序；調用路徑可由參數 MD42700 $SC_
EXT_PROG_PATH 定義。如果 EXTCALL 中寫完整的程序路徑，MD42700 要為空。
? 路徑
LOCAL_DRIVE: 擴展系統卡存儲器或 PCU50.5 本地存儲器
CF_CARD: 擴展系統卡存儲器
USB: OP 前端 USB 存儲器
例子 1：外部調用擴展系統卡存儲器上，名為 BBB.MPF 的程序
EXTCALL "LOCAL_DRIVE:BBB.MPF"
例子 2：外部調用擴展系統卡存儲器上，文件夾 CHINA 下名為 BBB.MPF 的程序
EXTCALL("LOCAL_DRIVE:CHINA/BBB.MPF")
或
EXTCALL "LOCAL_DRIVE:CHINA/BBB.MPF"
例子 3：外部調用 OP 前端 USB 存儲器上，文件夾 CHINA 下名為 AAA.MPF 的程序
