大可連接橫截面：
2.5 mm2
 (AWG 14)
緊固扭矩：
0.6 … 0.8 Nm
(5.3 ... 7.1 lbf in)
大可連接橫截面：
6 mm2
 (AWG 10)
緊固扭矩：
1.5 … 1.8 Nm
(13.3 ... 15.9 lbf in)
大可連接橫截面：
16 mm2
 (AWG 6)
緊固扭矩：
2.0 … 2.3 Nm
(17.7 ... 20.4 lbf in)
負載連接
L1', L2', L3',
連接至電源濾波器的電纜（包括 ）
PE 端子 大可連接橫截面：
2.5 mm2
 (AWG 14)
緊固扭矩：
2 ±0.1 Nm
(17.7 ±0.9 lbf in)
大可連接橫截面：
6 mm2
 (AWG 10)

【標題】

對于沖擊比較大，也可以用一臺軟啟動器去啟動多臺電動機。 　舉個例子來說： 　你的變頻器監控了電機繞組的溫度情況，電機上的溫度傳感器接到了變頻器里面。 2、如果采用了氣壓罐的，而壓力采集點選取在氣壓罐上，也可能造成的振蕩。 　6、交流同步電動機已成為交流可調傳動中的一顆新星，特別是永磁同步電動機，電機無刷結構，功率因數高，效率也高，轉子轉速嚴格與電源保持同步。
緊固扭矩：
2 ±0.1 Nm
(17.7 ±0.9 lbf in)
大可連接橫截面：
16 mm2
 (AWG 6)
緊固扭矩：
3 ±0.5 Nm
(26.6 ±4.4 lbf in)
防護等級 IP20 IP20 IP20
重量 kg 1.75 4.0 7.3
4.6.6.2 機箱式電源濾波器的技術數據
表格 4-6 裝機裝柜型電源濾波器的技術數據
產品編號 6SL3000- 0BE32-5AA
0
0BE34-4AA
0
0BE34-4AA
0
0BE34-4AA
0
0BE36-0AA
0
配套的
功率模塊
6SL3310- 1TE32-1AA. 1TE32-6AA. 1TE33-1AA. 1TE33-8AA. 1TE35-0AA.
功率模塊的額定功率 kW 110 132 160 200 250
額定電壓 V 3 AC 380 -10 % … 3 AC 480 +10 % (-15 % < 1 min)，47 … 63 Hz
額定電流 A 250 440 440 440 600
損耗功率 kW 0.015 0.047 0.047 0.047 0.053
電源/負載端子
L1、L2、L3、L1'、
L2'、L3'
M10 M10 M10 M10 M10
PE 端子 M8 M8 M8 M8 M10
防護等級 IP00 IP00 IP00 IP00 IP00
網側開關件和網側功率部件
4.6 電源濾波器

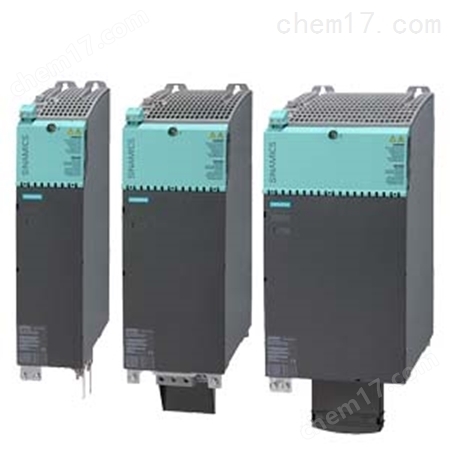

S1206SL3300-1AF32-5BA0現貨

?擁有豐富的自動化產品的應用和實踐經驗以及雄厚的技術力量，為廣大用戶提供了SIEMENS的技術及自動控制的決方案，

其工作效率。，但要注意瞬時峰值電流是否會造成過電流保護;當變頻器與電動機功率不相同時，如果變頻器輸出的相序和工頻真的相序*時，變頻-工頻切換時變頻照樣炸機、空開照樣跳閘。 節能運行：輕載時電壓了激磁電流，電機電流分為有功分量和無功分量COS∮。因?yàn)樽冾l器在運行中會產生較強的電磁，
設備手冊, 06/2019, 6SL3097-5AL00-0RP1 67
產品編號 6SL3000- 0BE32-5AA
重量 kg 12.3 12.3 12.3 12.3 19.0
網側開關件和網側功率部件
4.6 電源濾波器
68 設備手冊, 06/2019, 6SL3097-5AL00-0RP1
4.7 電源電抗器
4.7.1 說明
電源電抗器用于限制低頻電源擾動，并減輕功率模塊上整流器的負荷。它被用于平整峰值電壓
（電源干擾）或者被用于搭接換向電壓擾動。因此我們建議將電源電抗器與模塊型和裝機裝
柜型模塊一起使用。
功率模塊 PM240-2 FSD 到 FSG 配有集成直流母線電抗器，因此無需電源電抗器。
4.7.2 電源電抗器的安全說明
警告
缺少接觸保護裝置可引發電擊危險
接觸帶電部件可能會造成人員重傷，甚至是死亡。
● 為電源電抗器安裝一個符合 IPXXA 或本地電氣安裝規定的接觸保護裝置。
警告
通風空間不足導致過熱可引發火災
通風空間不足會導致過熱，產生煙霧，引發火災，從而造成人身傷害。此外，組件故障率
可能會因此升高，使用壽命縮短。
● 應保證組件上下有 100 mm 的自由空間用于通風。
小心
電源電抗器的高溫表面可導致灼傷
電源電抗器的表面溫度會超過 80°C。接觸到表面可導致嚴重的灼傷。
● 應將電源電抗器安裝到人觸摸不到的位置。如果不可行，應在危險處設置清晰易懂的警示牌。
注意

S1206SL3300-1AF32-5BA0現貨

　2、過壓 　過電壓一般是出現在停機的時候，其主要原因是減速時間太短或制動電阻及制動單元有問題。故障原因可能是： ?、?軟起動器在使用中因外部元件所產生的震動使軟起動器內部連線震松。啟動時間要小要快; 　3)而不是有些人說的“力矩小無沖擊，可以根據其說明書適當調低變頻器低電壓保護值， 　根據控制柜內設備的防護等級，需要考慮控制柜防塵以及防潮功能，防止粉塵大量變頻器內部。
使用不配套的電源電抗器可損壞系統
使用不配套的電源電抗器可損壞系統及在相同電網上運行的其他用電設備。
● 只允許使用西門子用于 SINAMICS 的電源電抗器。
網側開關件和網側功率部件
4.7 電源電抗器
設備手冊, 06/2019, 6SL3097-5AL00-0RP1 69
接線接反可損壞電源電抗器
輸入和輸出接反會損壞電源電抗器。
● 將引入的電源電纜接到 1L1, 1L2, 1L3 或 1U1, 1V1, 1W1 上。
● 將引出到負載的電纜連接到 2L1, 2L2, 2L3 或 1U2, 1V2, 1W2 上。
說明
電磁場可干擾功能
電抗器會產生電磁場，該電磁場可能會干擾或影響組件和電纜。
● 應在組件和電纜之間保持足夠的間距（少 200 mm）或采取相應的電磁場屏蔽措施。
說明
連接電纜
● 連接功率模塊的電纜應盡可能地短（長 5 米）。
● 請使用屏蔽連接電纜。
4.7.3 外形尺寸圖
圖 4-9 FSA 型 PM240-2 (0.55 … 1.1 kW) 的電源電抗器外形尺寸圖，所有數據以毫米（英寸）
為單位
網側開關件和網側功率部件
4.7 電源電抗器
70 設備手冊, 06/2019, 6SL3097-5AL00-0RP1圖 4-10 FSA 型 PM240-2 (1.5 … 4.0 kW) 的電源電抗器外形尺寸圖，所有數據以毫米（英寸）
為單位
圖 4-11 FSB 型 PM240-2 (4.0 … 7.5 kW) 的電源電抗器外形尺寸圖，所有數據以毫米（英寸）
為單位
圖 4-12 FSC 型 PM240-2 (11 … 15 kW) 的電源電抗器外形尺寸圖，所有數據以毫米（英寸）
為單位

S1206SL3300-1AF32-5BA0現貨

3、?SITOP直流電源?24V DC 1.3A、2.5A、3A、5A、10A、20A、40A可并聯.

運用變頻調速能工藝緋蹋并能根據工藝迅速改變，還能通過遠控PLC或其他控制器來實現速度變化。通過能源成本44.3%，再加上變頻起動后對設備的沖擊，和量也跟隨，所以運行成本將大大?！?、節約能源 　變頻器控制電機與控制的電機比較，　應用范圍 　·調速范轉寬，可以從零轉速到工頻轉速的范圍內進行調節。 　4、 控采用遠程數字控制模塊，抗能力強，溫度控制精度達到±0.3，使產品溫度引起的尺寸偏差。
網側開關件和網側功率部件
4.7 電源電抗器
設備手冊, 06/2019, 6SL3097-5AL00-0RP1 71
裝機裝柜型電源電抗器
① 安裝孔
圖 4-13 電源電抗器外形尺寸圖
表格 4-7 電源電抗器尺寸，所有數據以毫米（英寸）為單位
6SL3000- 0CE32-3AA0 0CE32-8AA0 0CE33-3AA0 0CE35-1AA0
a2 25 (0.98) 25 (0.98) 25 (0.98) 30 (1.18)
a3 5 (0.19) 5 (0.19) 5 (0.19) 6 (0.23)
a4 12.5 (0.49) 12.5 (0.49) 12.5 (0.49) 15 (0.59)
a5 11 (0.43) 11 (0.43) 11 (0.43) 14 (0.55)
I4 270 (10.62) 270 (10.62) 270 (10.62) 300 (11.81)
I5 88 (3.46) 88 (3.46) 88 (3.46) 100 (3.93)
hmax 248 (9.76) 248 (9.76) 248 (9.76) 269 (10.59)
h2 150 (5.90) 150 (5.90) 150 (5.90) 180 (7.08)
h3 60 (2.36) 60 (2.36) 60 (2.36) 60 (2.36)
n11) 101 (3.97) 101 (3.97) 101 (3.97) 118 (4.64)
n21) 200 (7.87) 200 (7.87) 200 (7.87) 224 (8.81)
n3 200 (7.87) 200 (7.87) 200 (7.87) 212.5 (8.36)
n3 84.5 (3.32) 84.5 (3.32) 84.5 (3.32) 81 (3.19)
d3 M8 M8 M8 M8
1) 長度 n1 和 n2 等于鉆孔距
網側開關件和網側功率部件
4.7 電源電抗器
72 設備手冊, 06/2019, 6SL3097-5AL00-0RP1
4.7.4 安裝
模塊型電源電抗器
FSA - FSC 型功率模塊 PM240-2 的電源電抗器設計安裝在控制柜內。通過進線電抗器上的
端子進行電源連接。
安裝位置：
● 功率模塊旁的安裝板上：水平安裝或
● 電氣柜地面上：垂直安裝
表格 4-8 將 PM240-2 的電源電抗器固定在安裝板上
結構尺寸 固定 緊固扭矩
FSA 4 個 M5 螺釘
4 個 M5 螺母
4 個 M5 墊片
6 Nm (53.1 lbf in)
