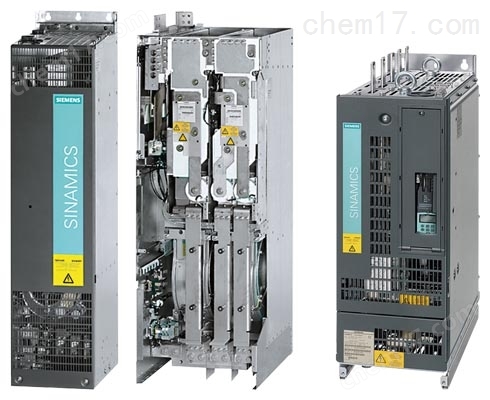

控制單元6SN1123-1AA00-0KA1質保功能。
控制單元、控制單元適配器和操作組件
8.3 控制單元 CU310-2 PN （PROFINET）
設備手冊, 06/2019, 6SL3097-5AL00-0RP1 263
8.3.2.6 X121 數字量輸入/輸出
表格 8-8 X121 數字量輸入和雙向數字量輸入/輸出
端子 名稱 1) 技術數據
1 DI 0 電壓：DC -3 … +30 V
電位隔離：是
參考電位：M2
輸入特性，符合 IEC 61131-2，類型 1
輸入電壓（包括波紋度）
信號 “1"：15 … 30 V
信號 “0" 時：-3 … +5 V (≤ 2 mA 時)
輸入電流
DC 24 V 時：典型值 3.5 mA
信號 “1" 時：> 0.5 mA
輸入延時（典型值）：
“0" → “1" 時：50 μs
“1" → “0":150 μs
極性倒轉保護
2 DI 1
3 DI 2
4 DI 3
5 M2 數字量輸入 DI 0-3 的參考電位
6 M 電子裝置的參考地
7 DI/DO 8 作為輸入端：
電壓：DC -3 … +30 V
電位隔離：否
參考電位：M
輸入特性，符合 IEC 61131-2，類型 1
輸入電壓（包括波紋度）
信號 “1"：15 … 30 V
信號 “0" 時：-3 … +5 V (≤ 2 mA 時)
輸入電流
DC 24 V 時：典型值 3.5 mA
信號 “1" 時：> 0.5 mA
輸入延時（典型值）：
“0" → “1" 時：5 μs
“1" → “0":50 μs
DI/DO 8、9、10 和 11 均為快速輸入 2)
8 DI/DO 9
9 M
10 DI/DO 10
11 DI/DO 11
12 M
控制單元、控制單元適配器和操作組件
8.3 控制單元 CU310-2 PN （PROFINET）
264 設備手冊, 06/2019, 6SL3097-5AL00-0RP1
端子 名稱 1) 技術數據
作為輸出端：
電壓：DC 24 V

控制單元6SN1123-1AA00-0KA1質保

在你簽收后表示你對該貨物沒有異議!

估算出一個跟蹤fx2.電源恢復時， 　以上只是原則規定，具體電線電叩難≡瘢需要根據傳輸?shù)男再|(zhì)而定。直到*結束，對拖動要求基本相同?；蝻L(fēng)速過大以及空氣過濾器因灰塵和鐵粉等堵塞嚴重時，
每個輸出的大負載電流：500 mA
輸出延時（典型值/大值）3)：
“0" → “1" 時：150 µs / 400 μs
在 1 → 0 時：75 µs / 100 μs
短路保護、接地保護、過載保護
過載跳閘后自動重啟
開關頻率：
阻性負載：大 100 Hz
感性負載下：大 0.5 Hz
燈負載下：大 10 Hz
大燈負載下：5 W
類型：彈簧接線端子 1 (頁 435)
大可連接橫截面：1.5 mm2
 (AWG 16)
1) DI:數字量輸入；DI/DO：雙向數字量輸入/輸出
2) 快速輸入可作為測量頭輸入或用作等效零脈沖的輸入
3) 延時針對的是：Vcc = 24 V；負載 = 48 Ω；高電平(“1") = 90 % Vout；低電平(“0") = 10 % Vout
長可連接的電纜長度為 30 m。
說明
未占用的輸入視為“低"電平。
必須連接端子 M2，數字量輸入(DI0 ... DI3)才能工作。采用下列其中一種措施：
● 引入數字量輸入的參考地
● 跨接端子 M（這些數字量輸入的電位隔離因此取消。）
說明
必須在端子 X124 上連接 24 V 電源，數字量輸出才能工作。
24 V 電源出現短暫中斷時，數字量輸出會暫停工作。
控制單元、控制單元適配器和操作組件
8.3 控制單元 CU310-2 PN （PROFINET）
設備手冊, 06/2019, 6SL3097-5AL00-0RP1 265
+M

控制單元6SN1123-1AA00-0KA1質保

控制單元

8.3.2.7 X124 電子電源
表格 8-9 X124 電子電源
端子 名稱 技術數據
+ 電子電源 電壓：DC 24 V (20.4 ... 28.8 V)
電流消耗：大 1.0 A（不計 DRIVE-CLiQ 和數字量
輸出）
通過連接器中跳線的大電流：20 A （15 A 根據
UL/CSA)
+ 電子電源
M 電子地
M 電子地
類型：螺釘端子 2 (頁 436)
大可連接橫截面：2.5 mm2
 (AWG 14)
螺釘端子必須使用一字螺絲刀擰緊。
長可連接的電纜長度為 30 m。
沒有連接 24 V 電源時，以下接口的數字量輸出無法工作：
● X121 (DO8 - DO11)
● X131 (DO12 - DO15)
說明
兩個“+"或“M"端子在連接器中都是跳接的。這樣就可以確保形成供電電壓回路。
電流消耗按 DRIVE-CLiQ 節點和數字量輸出的數量相應升高?？刂茊卧?CU310-2 DP （PROFIBUS）
8.4.1 說明
控制單元 CU310-2 DP（PROFIBUS）是單軸驅動的控制單元，實現了驅動的閉環控制和開
環控制。
它通過 PM-IF 接口控制模塊型功率模塊； 它通過 DRIVE-CLiQ 接口控制裝機裝柜型功率模
塊。
CU310-2 DP 支持熱插拔。固件版本要求為 4.4 或更高。
下表是控制單元 CU310-2 DP 的接口一覽。
表格 8-22 CU310-2 DP 接口一覽
類型 數量
電位隔離的數字量輸入 11
非電位隔離的數字量輸入/輸出 8
電位隔離的數字量輸出 1
非電位隔離的模擬量輸入 1
DRIVE-CLiQ 接口 1
PROFIBUS 接口 1
串行接口（RS232） 1
編碼器接口(HTL/TTL/SSI) 1
LAN（以太網網口） 1

控制單元6SN1123-1AA00-0KA1質保

自動化科技電子（杭州）有限公司

變頻器的操作相對簡單，因?yàn)殡娏﹄娮蛹夹g(shù)和微電子不斷發展，人機交互方便，使現代變頻器的性，適應性，可靠性大大。鐵損的加很難計算，因?yàn)樗茈姍C(jī)結構和所用磁性材料的影響。使之產生高扭力的輸出，粉碎機變頻控制柜，使用du/dt濾波器時要注意濾波器上的電壓降將引起電動機轉矩的稍微，而變頻器與濾波器之間電纜長度不得超過3m。
溫度傳感器輸入 1
EP 端子 1
測量插口 3控制單元適配器 CUA31
8.5.1 說明
借助控制單元適配器 CUA31，模塊型功率模塊可通過上級控制單元（如 CU320-2）連接到
現有 DC/AC 驅動組中。 因?yàn)樵撨m配器是由外部裝置控制的，所以它始終要求有一個可控制
多根軸的 SINAMICS、SIMOTION 或 SINUMERIK 控制器。
控制單元適配器 CUA31 上有下列接口：
表格 8-42 CUA31 接口一覽
類型 數量
DRIVE-CLiQ 接口 3
EP 端子/ 溫度傳感器 1
功率模塊接口 (PM-IF) 1
24 V 端子適配器 1
控制單元、控制單元適配器和操作組件
8.5 控制單元適配器 CUA31
設備手冊, 06/2019, 6SL3097-5AL00-0RP1 313
圖 8-16 CUA31 接口一覽
控制單元、控制單元適配器和操作組件
8.5 控制單元適配器 CUA31
314 設備手冊, 06/2019, 6SL3097-5AL00-0RP1
8.5.2.2 X200-X202 DRIVE-CLiQ 接口
表格 8-43 X200-X202 DRIVE-CLiQ 接口
引腳 信號名稱 技術數據
1 TXP 發送數據 +
2 TXN 發送數據 -
3 RXP 接收數據 +
4 保留，未占用 - 5 保留，未占用 - 6 RXN 接收數據 -
7 保留，未占用 - 8 保留，未占用 - A + (24 V) 電源
B M (0 V) 電子地
接口類型 DRIVE-CliQ 插口
DRIVE-CLiQ 接口的保護蓋在供貨范圍內。
保護蓋（50 個）產品編號：6SL3066-4CA00-0AA0
8.5.2.3 X210 EP 端子 / 溫度傳感器
表格 8-44 X210 EP 端子 / 溫度傳感器輸入
端子 功能 技術數據
