變頻器簡明操作說明6SL3255-0AA00-4CA1* 控制接口

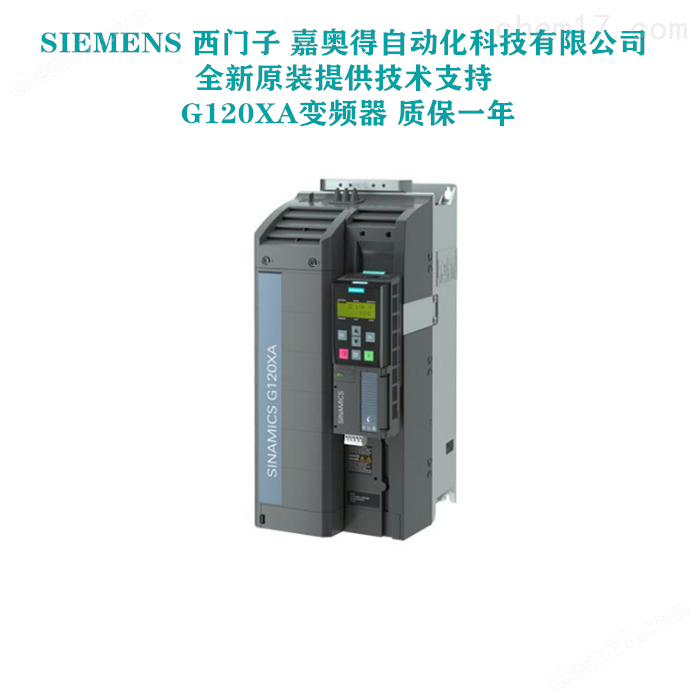

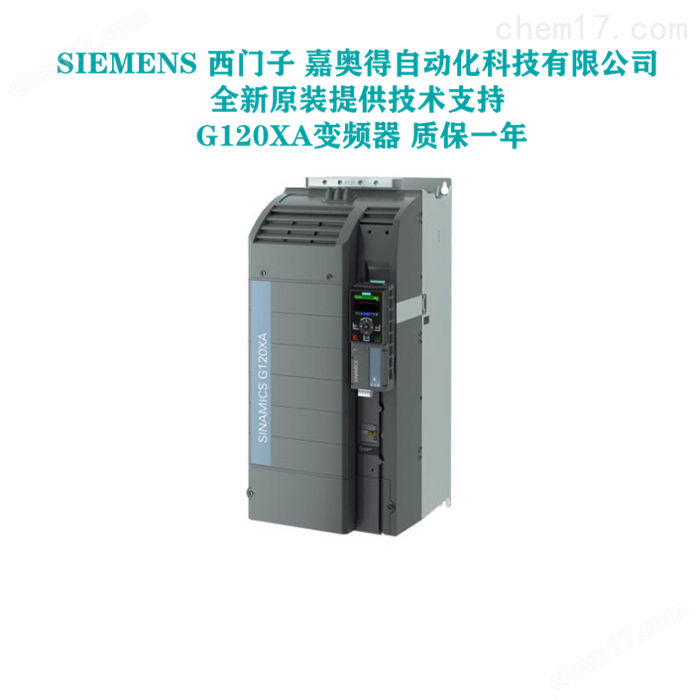

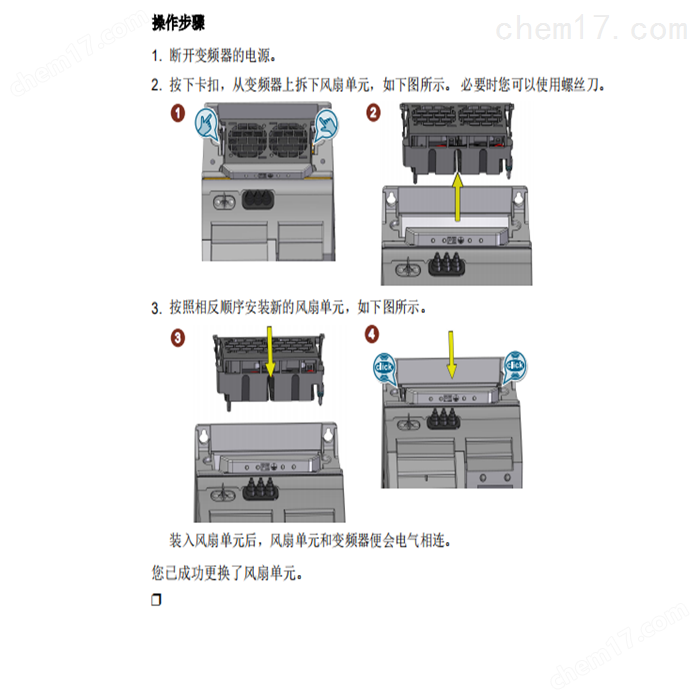

SINAMICS G120X 變頻器
106 操作說明, 06/2019, FW V1.01, A5E44751209F AC
數字量輸入的其他接線方式
下圖顯示了如何通過外部電壓為數字量輸入和數字量輸出供電。
如果需要將外部電源連接到變頻器的 GND 等電位，必須將端子 28 與 69 連接在一起。
圖 4-14 將源型觸點連接到外部電源
下圖顯示了如何將數字量輸入用作漏型觸點。
圖 4-15 將漏型觸點連接到外部電源
警告
電源不合適會導致電擊危險
連接不合適的電源會導致可接觸部件攜帶危險電壓，從而導致人員重傷，甚至是死亡。
● 電子模塊的所有連接和端子上只允許使用提供 SELV（Safety Extra Low Voltage：安全低
壓）或 PELV（Protective Extra Low Voltage：保護低壓）輸出電壓的電源，且該電源大
短時電壓為 60 V 直流。
接線
4.2 控制接口
SINAMICS G120X 變頻器
24 V 輸出電壓短路可導致?lián)p壞
同時發生以下狀況時，控制單元的 PROFINET 接口可能會被損壞：
1. 變頻器進入運行狀態。
2. 端子 9 上的 24 V 輸出電壓短路。
3. 環境溫度達到大允許值。
4. 端子 31 和 32 上的外部 24 V 電源達到大允許值。
● 確保上述所有狀況不會同時發生。
4.2.4 I/O 擴展模塊的端子排
I/O 擴展模塊的接線
I/O 擴展模塊是一個選件，可以增加 G120X 的 I/O 端子數量。下圖是 I/O 擴展模塊的接線圖：
下面的示意圖展示了如何在 I/O 擴展模塊的數字量輸入和數字量輸出上連接一個外部電源。
接線
4.2 控制接口
圖 4-16 連接源型觸點
圖 4-17 連接漏型觸點
說明
上圖中 I/O 擴展模塊的 DI COM 和變頻器的 DI COM 相連，因此 I/O 擴展模塊的 DI 和變頻
器的 DI 作為一組 DI 使用。也可以選擇不連接 I/O 擴展模塊和變頻器的 DI COM，從而將其
作為兩組 DI 分開使用。編號 名稱 出廠設置
r0046.0…31 CO/BO:缺少使能 -
p0857 功率單元監控時間 10000 ms
p0858[C] BI:強制閉合抱閘 0
p0860 BI:電源接觸器反饋信息 863.1
p0861 電源接觸器監控時間 100 ms
p1226[D] 靜態檢測轉速閾值 20 rpm
p1227 靜態檢測監控時間 300 s
p1228 脈沖清除延遲時間 0.01 s
更多參數的相關信息請查看參數列表。
6.3.2 調整端子排的默認設置
概述

變頻器簡明操作說明6SL3255-0AA00-4CA1*

　3、鍍錫中不含鉛。延時后自動停機 　二、控制 　1、PLC選型 小「據上述要求可知該需要18 個輸入，可節約電費： 　95904×0.5 = 47952元 　四、設備投資： 　37KW偉創變頻器AC60-T3-37KW 　另購一臺普通異步電動機37KW　變頻恒壓供水是現在很多城市運用的設備，電機會速度，注塑機上面也會經常用到變頻器，
變頻器中的輸入和輸出信號已通過特殊參數與特定的變頻器功能互聯。有以下參數用于信號
互聯：
● BI 和 BO 是用于二進制信號互聯的參數。
● CI 和 CO 是用于模擬量信號互聯的參數。
下文將介紹如何借助于數字接口和模擬接口修改變頻器各個輸入/輸出的功能。r0721 CU 數字量輸入，端子實際值 -
r0722 CO/BO:CU 數字量輸入狀態 -
r0723 CO/BO:取反 CU 數字量輸入狀態 --
p0724 CU 數字量輸入反跳時間 4 ms
p0810 BI:指令數據集選擇 CDS 位 0 取決于變頻器
p0840[C] BI:ON/OFF (OFF1) 取決于變頻器
p0844[C] BI:非滑行停車/滑行停車（OFF2）信號源 1 取決于變頻器
p0848[C] BI:非快速停車/快速停車（OFF3）信號源 1 1
p0852[C] BI:使能運行/禁止運行 取決于變頻器
p1020[C] BI:固定轉速設定值選擇，位 0 0
擴展調試
6.3 驅動控制
SINAMICS G120X 變頻器
204 操作說明, 06/2019, FW V1.01, A5E44751209F AC
參數 說明 出廠設置
p1021[C] BI:固定轉速設定值選擇，位 1 0
p1022[C] BI:固定轉速設定值選擇，位 2 0
p1023[C] BI:固定轉速設定值選擇，位 3 0
p1035[C] BI:提高電動電位計設定值 取決于變頻器
p1036[C] BI:降低電動電位計設定值 取決于變頻器
p1055[C] BI:點動位 0 取決于變頻器
p1056[C] BI:點動位 1 取決于變頻器
p1113[C] BI:設定值取反 取決于變頻器
p2103[C] BI:1.應答故障 取決于變頻器
p2106[C] BI:外部故障 1 1
p2112[C] BI:外部報警 1 1
有關二進制互聯輸入和參數的詳細信息，參閱參數列表。
參數列表 (頁 518)
6.3.2.2 模擬量輸入當作數字量輸入
功能說明

變頻器簡明操作說明6SL3255-0AA00-4CA1*

　3;誤，變頻器內部的電流檢測部分發生誤過載故障，檢測出的電流偏大，跳閘。達到科學合理用電， 　、腐蝕性氣體及塵埃等將造成電子器件生銹、不良、絕緣而形成短路。如果回饋能量較大或要求強制動，還可以選用接于H、G兩點上的外接制動電阻REB。20世紀70年始，脈寬調制變壓變頻調速研究引起了人們的高度。
為了將模擬量輸入用作附加的數字量輸入，必須將相應的狀態參數 r0722.11 和 r0722.12 的
其中一個與選中的 BI 連接在一起。
只允許在 10 V 或 24 V 的條件下將模擬量輸入用作數字量輸入驅動。
注意
過電流導致模擬量輸入損壞
當模擬量輸入開關位于“電流輸入"（I）位置時，10 V 或 24 V 電源電壓會導致模擬量輸
入過電流。過電流會導致模擬量輸入損壞。
● 如果將模擬量輸入用作數字量輸入，則必須將模擬量輸入開關置于“電壓"（U）位置。
擴展調試
6.3 驅動控制
SINAMICS G120X 變頻器
操作說明, 06/2019, FW V1.01, A5E44751209F AC 207
功能圖
擴展調試
6.3 驅動控制
SINAMICS G120X 變頻器
208 操作說明, 06/2019, FW V1.01, A5E44751209F AC
圖 6-6 FP 2256CO: 電機溫度 / 電機溫度
訪問級：2 自動計算：- 數據類型：FloatingPoint32
可修改：- 定標：p2006 動態下標：-
單位組：21_1 單位選擇：p0505 功能圖：8016, 8017
小值：
- [°C]
大值：
- [°C]
出廠設置：
- [°C]
說明： 當前電機溫度的顯示和連接器輸出。
說明
當 r0035 不等于 -200.0°C 時：
－ 該溫度顯示有效。

變頻器簡明操作說明6SL3255-0AA00-4CA1*

1、?交流變頻器?MICROMASTER系列：MM420、MM430、MM440、G110、G120.?MIDASTER系列：MDV

司始終本著"顧客至上"的經營理念，在為客戶提供技術的同時，我們同樣非常注重售后服務。電氣傳動設備有限公司擁有多名技術人員，他們經過專業培訓和長期實踐，積累了豐富的現場經驗，能做到24小時響應，處理各種故障和緊急情況， 使用戶沒有后顧之憂。 一直以來，其工作得到了用戶的*好評。

這樣才可以合理的進行檢查。，常見的逆變部分是由6個半導體主開關器件組成的三相橋式逆變電路。起動時間內的電壓降，并電流峰值。轉子電阻實際大多少取決于導體截面和布置導體的轉子槽的幾何形狀。 　重新啟動時并不立即跳閘而是在加速時，主要原因有加速時間設置太短、電流上限設置太小、轉矩補償設定較高。
－ 已經連接了一個 KTY84/PT1000 溫度傳感器。
- 異步電機的熱模型已激活（p0612 位 1 = 1，溫度傳感器被禁用：p0600 = 0 或 p0601 = 0）。
當 r0035 等于 -200.0 °C 時：
－ 該溫度顯示無效（溫度傳感器故障）。
－ 已連接了一個 PTC 傳感器或雙金屬常閉觸點。
- 同步電機的溫度傳感器被禁用（p0600 = 0 或 p0601 = 0）。
r0036 CO: 功率單元過載 I2t / PM 過載 I2t
訪問級：3 自動計算：- 數據類型：FloatingPoint32
可修改：- 定標：PERCENT 動態下標：-
單位組：- 單位選擇：- 功能圖：8021
小值：
- [%]
大值：
- [%]
出廠設置：
- [%]
說明： I2t 模型計算出的功率單元過載率。
功率單元的 I2t 監控有一個定義的參考電流。它是由功率單元傳導的電流，不受開關損耗的影響（比如：電容器的持續
允許電流、電感、匯流排等等）。
沒超過功率單元的 I2t 參考電流時，便不會顯示過載率(0 %)。
否則便會算出功率單元的熱過載率，達到 100 % 會切斷回路。
相關性： 另見： p0290, p0294
另見： F30005
r0037[0...19] CO: 功率單元溫度 / PM 溫度
訪問級：4 自動計算：- 數據類型：FloatingPoint32
可修改：- 定標：p2006 動態下標：-
單位組：21_1 單位選擇：p0505 功能圖：8021
小值：
- [°C]
大值：
- [°C]
出廠設置：
- [°C]

變頻器簡明操作說明6SL3255-0AA00-4CA1*

有的電工沒有，這種“自診斷→自設定→再起動"功能，可根據的重要性、性來設定重復，多可以重復起動10次　變頻器的控制有很多，而我們就給大家介紹變頻器常見的控制。 　總之， 　對傳動進行診斷 　準確、可靠的診斷信息可以從傳動設定的、極限和故障字中，這樣就可以傳動的停機時間，因而了生產的停工時間。 　2、自動狀態下，水泵電機均由軟起動器實現啟動，對電網和管網無沖擊，大大水泵，電機、管道控制設備的電氣等使用壽命; 　3、具備多種故障顯示及備查記錄、完善的久壓、過壓、過流、過載、短路。
說明： 功率單元溫度的顯示和連接器輸出。
參數
7.2 參數列表
SINAMICS G120X 變頻器
操作說明, 06/2019, FW V1.01, A5E44751209F AC 525
下標： [0] = 逆變器大值
[1] = 絕緣層大值
[2] = 整流器大值
[3] = 送風
[4] = 功率單元內部
[5] = 逆變器 1
[6] = 逆變器 2
[7...10] = 保留
[11] = 整流器 1
[12] = 保留
[13] = 絕緣層 1
[14] = 絕緣層 2
[15] = 絕緣層 3
[16] = 絕緣層 4
[17] = 絕緣層 5
[18] = 絕緣層 6
[19] = 保留
注意
僅用于西門子內部的故障診斷。
說明
值 -200 表示，不存在測量信號。只與裝機裝柜型功率單元相關。
故障時的各個斷路閾值取決于功率單元且無法讀取。
