德國EA直流電源EA-PS9360-120 3U

多相輸入340...460VAC
效率高達95.5%
輸出功率有：0...3.3kW, 0...5kW, 0...6.6kW, 0...10kW,
0...15kW還可擴展至0...150kW
輸出電壓：0...40V 至 0...1500V
輸出電流：0...30A 至 0...510A
還可擴展至0...5100A
靈活的功率調整輸出
各種保護功能 (OVP, OCP, OPP, OTP)
帶按鈕的控制面板與藍色顯示器，可顯示實際值與設定
值、狀態與報警
隔離模擬接口
通過0...10V或0...5V電壓可對U / I / P編程
通過0...10V或0...5V電壓可監控U / I
可自動檢測的遠程感測
溫控風扇制冷
3U高的19“外殼
符合SELV標準 (EN 60950)的40V產品型號
內置USB與以太網端口
支持SCPI指令語言

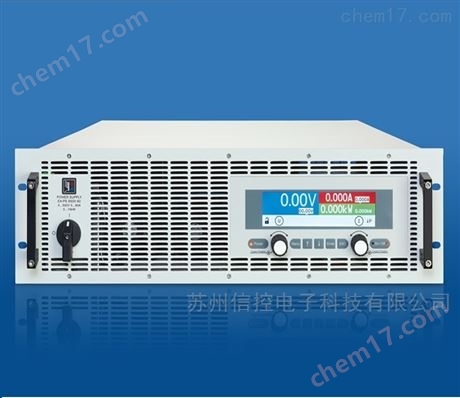

德國EA實驗室直流電源EA-PS9360-120 3U是一款由微處理器控制的高效實驗室電源，其標準型號配備多種功能和特征，用戶使用起來非常方便、有效。控制面板上清晰地分布有兩個旋鈕，六個按鈕，以及兩個LED 燈。同時還有一顯示所有數值與狀態的藍色液晶顯示器，從而簡化了產品的使用。

功率

本系列所有產品輸出功率可靈活調整，在低電流時輸出更高電壓，或在低電壓時輸出更大電流，都由z大額定輸出功率來限制。因此一臺該產品能涵蓋大范圍的應用領域。

輸入
本系列所有型號都采用主動式PFC功率因數校正線路，專為在340V至460V AC三相供電條件下操作而設計。交流輸入端至少需要兩相電，6.6kW以上型號則要三相。
直流輸出
本系列有多款不同型號，可選擇0...40V 和0...1500V 輸出電壓，0...40A 和0...510A 輸出電流，0...3.3kW，0...5kW，0...6.6kW，0...10kW 或0...15kW 輸出功率的多個型號。輸出端位于產品后板。
保護功能
為保護連接負載，可給產品設定一過壓保護極限值(OVP)，以及過流(OCP)與過功率(OPP)保護極限值。一旦因任何緣故超過了這三個極限值中的一個，直流輸出會被立即切斷，在顯示器和接口端會發出一狀態信號。本產品還有過溫保護功能，如果產品過熱，它會關斷直流輸出。
顯示器和控制鍵
產品的所有重要信息都于一點陣顯示器上清晰可見。通過該顯示器，電壓與電流的實際輸出值和預設值，(CV, CC, CP) 實際控制狀態與其它狀態，以及報警錯誤信息與設置菜單的設定，都清晰顯示出來。為使旋鈕可以調節參數，只需按一下該旋鈕，就可更換數值小數點后的光標位置。所有這些功能都?xì)w功于其方便易用的操作方式。其面板鎖定功能可以鎖定整個面板，從而避免產品與連接負載出現誤操作。

擴展功能
可按需求將本系列單機產品組成各種配置，并裝于高至42U的機柜內，并聯后獲得一個總功率高達150kW的組合系統。也可參考第 128頁。還有一個共享總線可用來對多達10臺產品執行并聯連接與電流均衡，還有一個模擬接口能進行多種配置。


遠程感測端
標準遠程感測輸入端可直接連到負載設備，以補償連線上的壓降。如果輸入端已接上負載，本電源會自動調整輸出電壓，以
確保負載獲得準確所需的電壓值。
模擬接口
隔離模擬接口位于產品后板。它有多個模擬輸入腳，接上0V...10V或0V...5V電壓，可設置0...100%的輸出電壓、電流和功率。
模擬輸出腳接上0V...10V或0V...5V電壓，可監控輸出電壓和電流。此外，還有幾個輸入腳和輸出腳，可用來控制和監控產品狀態。
選購件
高速躍變 (也可見132頁)*
水制冷（僅針對200V以下型號）




EA-PS 9000 3U 3.3kW - 150kW

德國EA可編程直流電源  EA-PS 9040-170 3U   0-40V     0-170A     0-3.3KW

德國EA可編程直流電源  EA-PS 9080-170 3U   0-80V     0-170A     0-5KW

德國EA可編程直流電源  EA-PS 9200-70 3U    0-200V     0-70A     0-5KW

德國EA可編程直流電源  EA-PS 9360-40 3U    0-360V     0-40A     0-5KW

德國EA可編程直流電源  EA-PS 9500-30 3U    0-500V     0-30A     0-5KW

德國EA可編程直流電源  EA-PS 9750-20 3U    0-750V     0-20A     0-5KW

德國EA可編程直流電源  EA-PS 9040-340 3U   0-40V      0-340A    0-6.6KW

德國EA可編程直流電源  EA-PS 9080-340 3U   0-80V      0-340A    0-10KW

德國EA可編程直流電源  EA-PS 9200-140 3U   0-200V      0-140A    0-10KW

德國EA可編程直流電源  EA-PS 9360-80 3U    0-360V      0-80A    0-10KW

德國EA可編程直流電源  EA-PS 9500-60 3U    0-500V      0-60A    0-10KW

德國EA可編程直流電源  EA-PS 9750-40 3U    0-750V      0-40A    0-10KW

德國EA可編程直流電源  EA-PS 91000-30 3U   0-1000V     0-30A    0-10KW

德國EA可編程直流電源  EA-PS 9040-510 3U   0-40V       0-510A   0-10KW

德國EA可編程直流電源  EA-PS 9080-510 3U   0-80V       0-510A   0-15KW

德國EA可編程直流電源  EA-PS 9200-210 3U   0-200V      0-210A   0-15KW

德國EA可編程直流電源  EA-PS 9360-120 3U   0-360V      0-120A   0-15KW

德國EA可編程直流電源  EA-PS 9500-90 3U    0-500V      0-90A    0-15KW

德國EA可編程直流電源  EA-PS 9750-60 3U    0-750V      0-60A    0-15KW

德國EA可編程直流電源  EA-PS 91500-30 3U   0-1500V     0-30A    0-15KW

德國EA直流電源EA-PS9360-120 3U
