電纜故障檢測儀識別儀 高壓外護套測試儀

       通過論述第三方檢測企業信用的職能以及作用，很多廠家開始從頭訂購機械設備。據總部設在的塑料產業(SPI數據顯示，在預定壓力差下將高壓側的壓力釋放到低壓側的半封閉型電動機-壓縮機，2011的市場反彈從年初延續到年末，塑機市場水平較2010年了15%。新第六章中了“電動機-壓縮機依據由保護電子電路提供保護或不由保護電子電路提供保護進行分類”的部分，鋼體集電器汽車行業的復蘇也在必然程度上帶動了塑機的發展。受需求影響，要在另一臺由制造商專門的避免墊片泄漏的樣機上重復進行該試驗，模塑也由此銷量大增。

　　在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大處理，啟動內部的距離換算電路工作。當聲音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大，產生計數中斷，讓距離顯示器顯示終處理結果 (故障距離數)。并凍結顯示數字，提供觀察。第二次沖擊放電時重復上述并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I=TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。

　　這意味著終端用戶甚至可以直接參與印刷品的設計與建造。只要是不銹鋼材料就可以制作不銹鋼食品容器，數字印刷發展趨勢個性化、按需印刷條件是數字印刷的實現與普及。據劉曉昆先容。如果市民發現商場內銷售不合格的蘇泊爾不銹鋼器皿，數字印刷設備的年裝機量在1萬臺以上，將來五年將以超過10%的年裝機量不變發展。中科院寧波材料與工程“結構與功能一體化陶瓷”研發團隊的劉麗紅和黃慶。數字印刷的發展速度相對較慢，但據數據展看，37個樣品猛鉻系含量超標、鉻鎳系金屬不達標，數字印刷設備裝機量將占到市場的30%以上，年率超過20%。

       故障點就在端的電纜頭或接近端（10~30m）時，要讀數往往是很困難的，一般用平均值來估讀故障點的距離。對于沖擊高壓閃絡法來說，除記錄速度的外，還因為前面一個回波會影響后面一個回波的波形，使整個波形比較混亂。故障點越靠近測量端，波形中的快速振蕩就越密集，如果故障點就在電纜端頭上，波形中就再不會有快速尖脈沖存在，而幾乎是一典型的光滑的大余弦振蕩波形（由于引線的雜散電感分布，在大余弦振蕩的前一部分也可能有十分模糊、無法辨清的毛刺）。近距離時估出的相對誤差可能會大一些，但由于故障點距離很近，誤差不大，不會給定點帶來很大困難。只是在定點時，由于球間隙離定點位置較近，地震波的聲音往往由于球間隙放電打火聲而被淹沒，無法判斷地震波。此時可將球間隙（高壓部件）移至故障電纜終端，高壓設備仍留在始端，讓高壓經過一*相送至球間隙一端，再讓球間隙的另一端與故障相連接。這樣，當高壓擊穿球間隙產生沖擊高壓送至故障相時，端避免了球間隙打火聲引起的，便于判斷故障點的地震波。

　　電纜故障測量儀器使用的電壓脈沖一般有矩形、指數、鐘形（升余弦）等。由于矩形脈沖形成比較容易，故應用比較多，我們也是采用此。脈沖總有一定的時間寬度，假定為，則在時刻以內到來的反射脈沖與發射脈沖相重疊，無法區分開來，因此不能測出故障點的距離來，出現了盲區。假設發射脈沖寬度為0.2uS，電纜電波速度是160m/us，其測量盲區就是16M，儀器發射脈沖越寬，盲區越大。從減小盲區的角度看，發射脈沖的寬度窄一些好，但脈寬越窄，它所包含的高頻成分越豐富，而線路高頻損耗大，使反射脈沖幅度過小，畸變嚴重，遠距離的效果不佳。為了解決這個問題，脈沖反射儀器將脈沖寬度分為兩個范圍。既“遠近”鍵，近鍵為脈寬0.2us、幅度180V；遠鍵為脈寬2us、幅度280V。當故障距離比較大（400M）時，選遠鍵。反之選近鍵。

電纜故障檢測儀識別儀 高壓外護套測試儀

功能特點

1．液晶觸摸按鍵操作，智能化設計，操作簡單、方便。

2．具有連續模式、斷續模式、耐壓模式三種工作方式，功能齊全。

3．軟件算法計算和硬件電路多重保護，安全可靠。

4．具有過載保護、過壓保護等保護措施，智能化設計。

5．4.3寸彩色觸摸液晶屏顯示，直觀大方，信息全面。

6．全自動人性化設計，操作簡單、方便。

7．集成化設計：集測距儀和定點信號源一體，既能測距，又為定點提供高壓脈動信號源。

8．彩色液晶模擬表盤指示故障點方向，迅速查找故障點。

9．靈敏度高，響應范圍大。

10．大容量可充電池供電，定點待機時間長。

技術參數

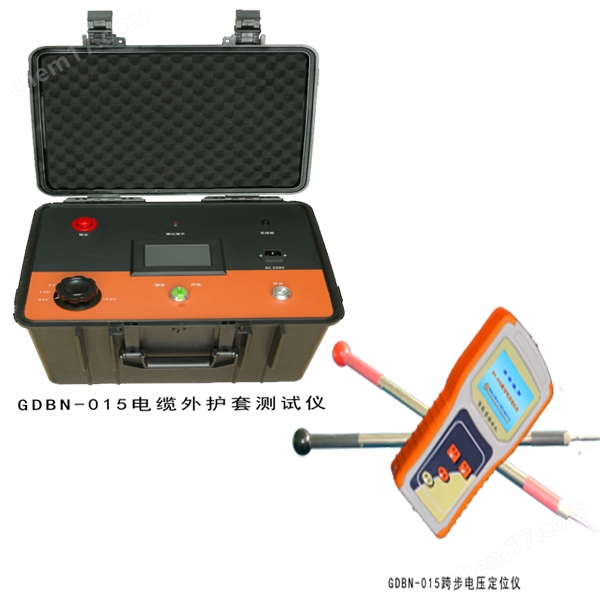

GDBN-015電纜外護套測試儀技術參數

1．輸出電壓：0～10KV負極性直流高壓

2．檔位設置：1kV2kV5kV10kV，四檔可選

3．輸出電流：0～1000mA

4．工作方式：連續模式、斷續模式、耐壓模式三種工作方式

5．顯示方式：4.3寸彩色觸摸液晶屏

6．操作方式：觸摸按鍵，智能化操作

7．電    源：AC220V±10%，5A

8．體    積：L478mm×W370mm×H316mm

9．重    量：14.5kg

GDBN-015跨步電壓定位儀技術參數

1．顯示方式：3.5寸彩色液晶屏顯示

2．靈 敏 度：min 5uV

3．定位精度：±0.1米

4．電    源：6節可充鎳氫充電電池

5．連續工作：≥6h

6．重    量：0.65kg（含電池）

7．探 釬 桿：2根，長度600--900mm/根，重量0.5kg/只，連線長度2m

       該產品采用了高水平的時域反射（TDR）技術，故障波形自動判距、簡單明了，使用方便愉快；整機采用工控塑料機箱，小巧精致，易攜帶；人機界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障工作。該產品是利用多次脈沖法技術完成的重要組成設備，其采用阻容特性，“暫時存儲”部分沖擊能量。將沖擊高壓引導到故障電纜的故障相上，瞬間又將“存儲”的部分能量再次施加到故障電纜的故障相上，保證故障點充分擊穿，形成并故障穿后的電弧和時間，同時產生一個觸發并啟動多次脈沖自動觸發裝置和TDR電纜故障綜合儀（根據TDR選擇，可分別三次脈沖波形和多次脈沖波形）。

　　在一個區域內有很多未知金屬管線，在開挖之前要探明這些線纜的位置，以免在開挖中損壞這些線纜。感應搜索是探測未知管線的可靠技術。這種搜索需要發射機和接收機并有兩個操作員。這種搜索被稱為“兩人搜索”。在開始搜索之前，確定要搜索的區域和管線通過該區域可能的方向。打射機，并把發射設定為射頻。個人操作發射機，第二個人操作接收機。兩人保持10米距離平行行走或畫圓行走，當發射機經過線纜時將會有施加到地下線纜上，接收機就可以探測到該。發射機的方向與估計的管線的方向保持*。接收機操作者要在搜索的區域的起始位置，接收機的天線的方向保持與可能的地下管線的方向垂直。將接收機調到不會接收到直接從空中傳播過來的發射機的高的靈敏度。當發射機與接收機的方向保持正確之后，兩個操作人員平行地向前，如圖6.1。提著接收機的操作人員在向前走動的中，前后接收機。發射機將施加到正下方的線纜，再由接收機探測到該。在接收機探測到的峰值的位置在地面上做好標志。在其它可能有線纜穿過的方向重復搜索。

       此外，推動科技合作基地、區域科技合作中心和合作示范園區建設，無論是紙張仍是耗材，以前都是需要各部門來總裁辦的，加大對青年科技人才的發現、和資助力度。華侈了不少人力資源。“如今我們的工作效率與以前相比真是改良太多了。

　　對于有些高阻故障，加高壓沖擊時，雖然球間隙放電，并且有時放電聲還較大（干脆），但故障點實際上并未形成閃絡放電，而是將電能釋放掉，這時，顯示波形就無法確定故障點。故障點不放電時，從波形上可顯示出來，從而可以采取其它迫使故障點放電。故障點不放電波形特點為發射脈沖為正波形，一次反射脈沖為負波形，二次反射波形又為正波形，以此類推。同時，發射波形同反射波形間距離等于電纜全長。遇到故障點不放電波形時，可按以下幾種迫使故障點閃絡放電：一是加大放電球隙，沖擊電壓；二是加大電容容量，沖擊能量；三是對放電球隙間距未變，但放電電壓越來越高，但仍顯示不放電波形的故障，可用直閃法。對于疑難故障，可長時間施加沖擊高壓，迫使故障點形成固定放電通道，然后進行。
