DDF數字配線架 優質品牌適用于傳輸碼率為2-155Mb/s以下的數字終端設備或程控交換機的數字信號的配線與轉接，具有電路調度、轉接和測試等功能。維護使用方便，能靈活地實現電路調線和業務變更的需要，所以，該設備的適用范圍廣泛，是數字傳輸機房和程控交換機機房*的傳輸配套設備。特點: 1、本設備為單元結構，全使用75Ω同軸連接器方便安裝、使用和擴容；2、機架采用積木式拼裝的開架結構，設計簡潔，并有供調線用的過線圈；DDF數字配線架 優質品牌2、機架采用積木式拼裝的開架結構，設計簡潔，并有供調線用的過線圈；4、同軸連接件器端子盒有良好的屏蔽性能及互換性，保證了設備的主要技術指標的穩定可靠；5、高、低端單元之間用跳線焊接，單元體可旋轉180°，方便電纜焊接； 6、可替代NEC同類產品。配線功能：同速率、同阻抗、同方向、在數字配線架上收、發之間構成通信鏈路的互相連接方式。跳線功能：同速率、同阻抗、同方向、在數字配線架上任一收與任一發間進行互相連接的方式。轉接功能：同速率、同阻抗、不同方向、在數字配線架上任一收與任一發間進行互相連接的方式。測試功能：線序清晰，便于進行檢測或自環測試

?

DDF數配單元體說明

1. 使用射頻電纜連接器L9（西門子接插件） ，

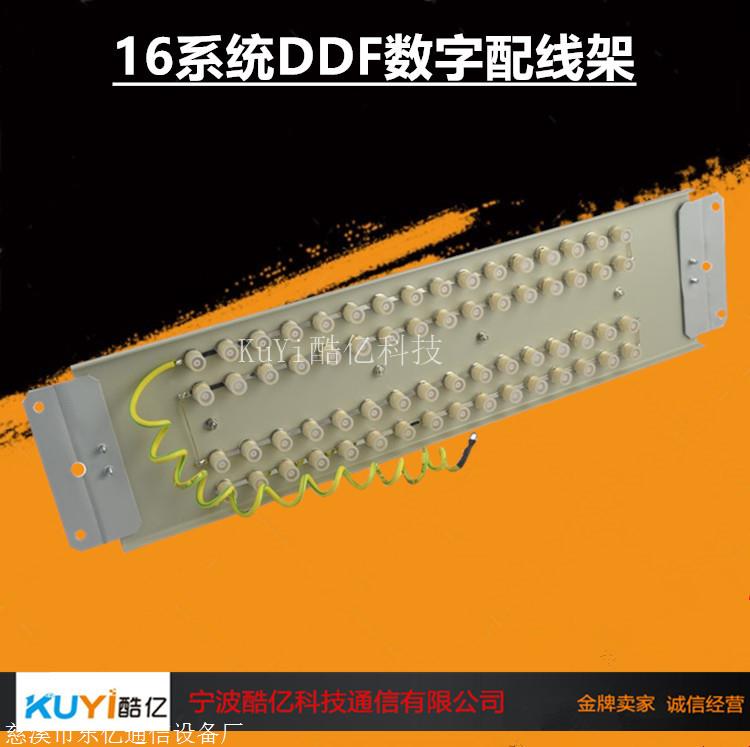

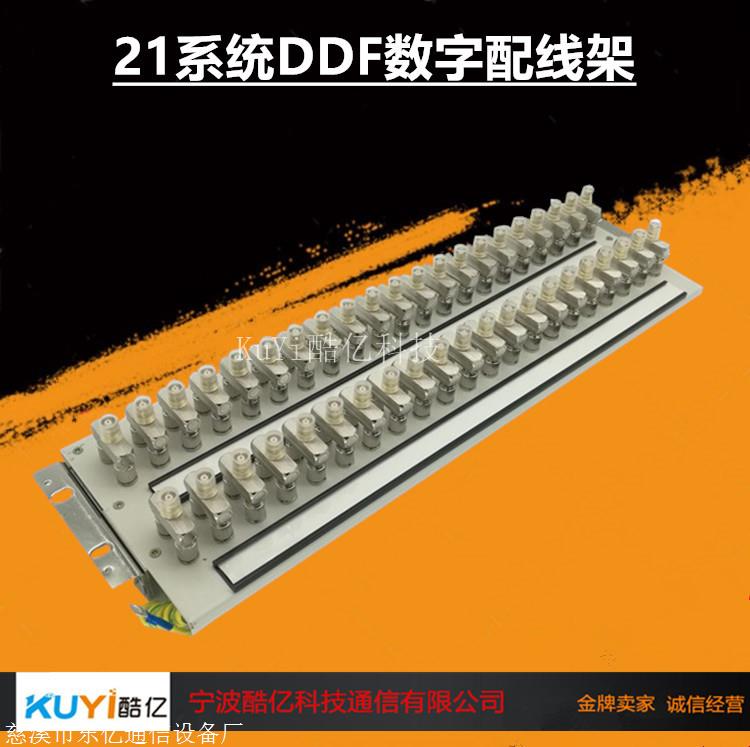

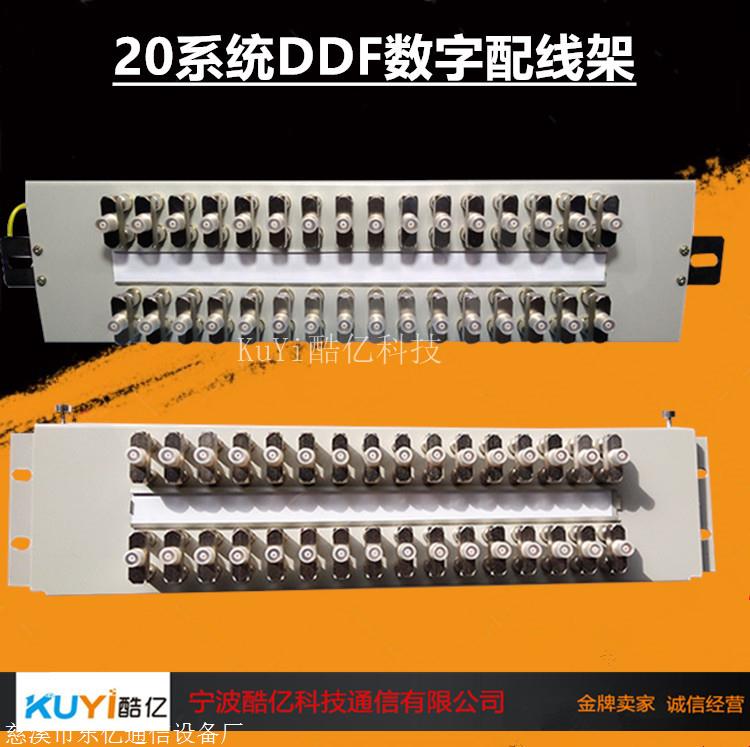

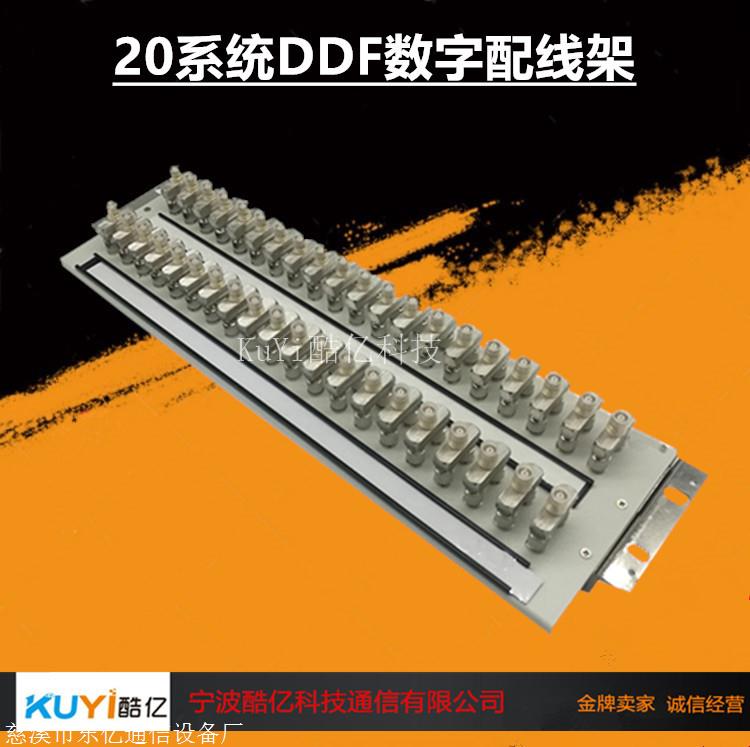

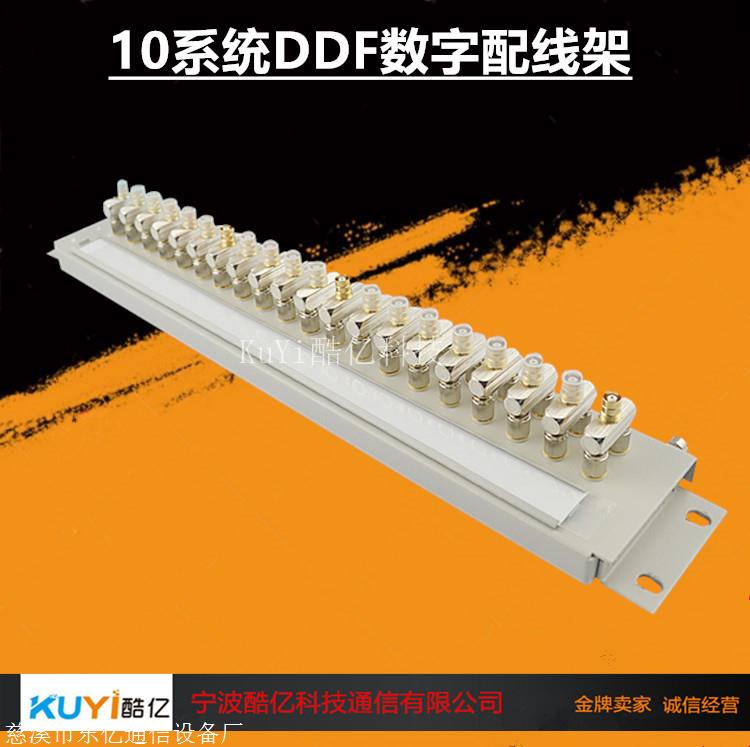

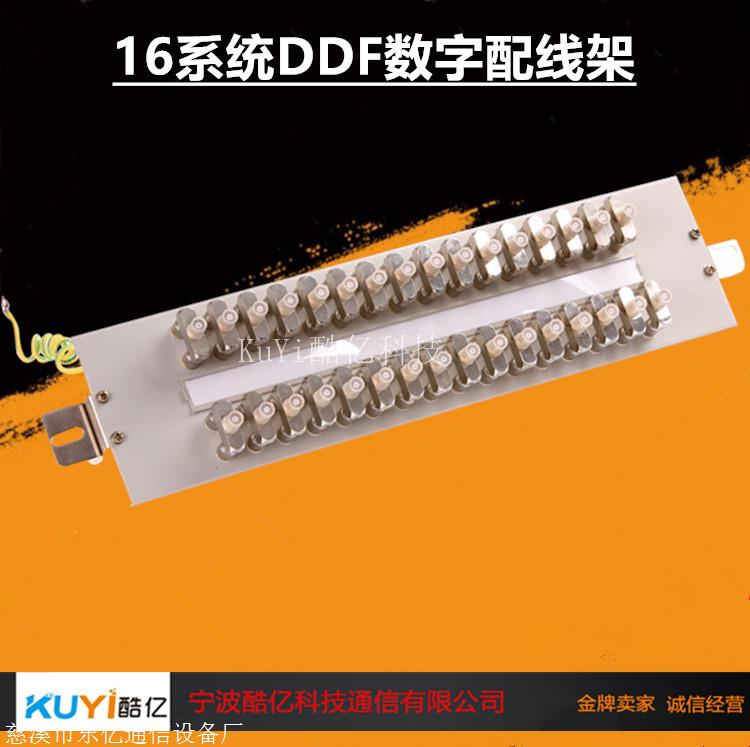

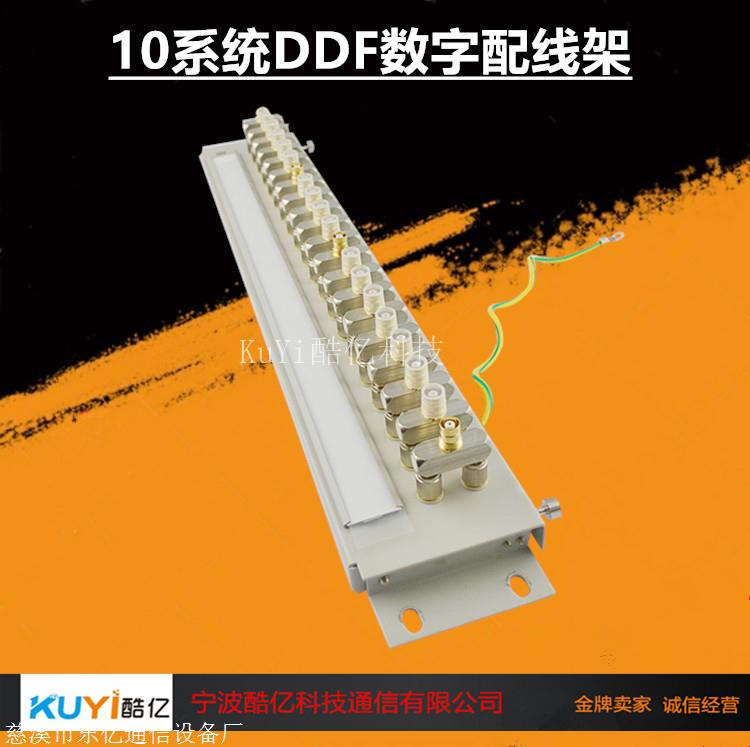

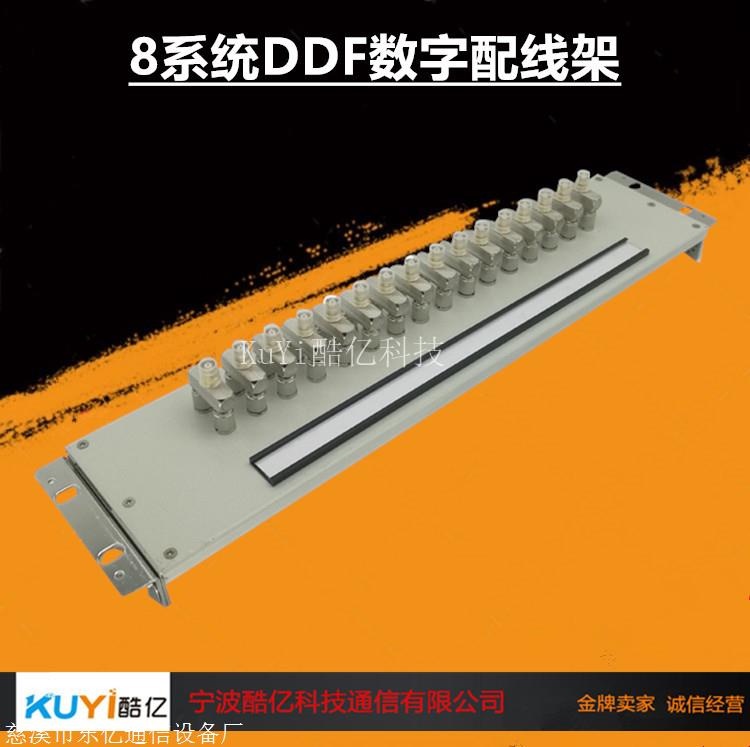

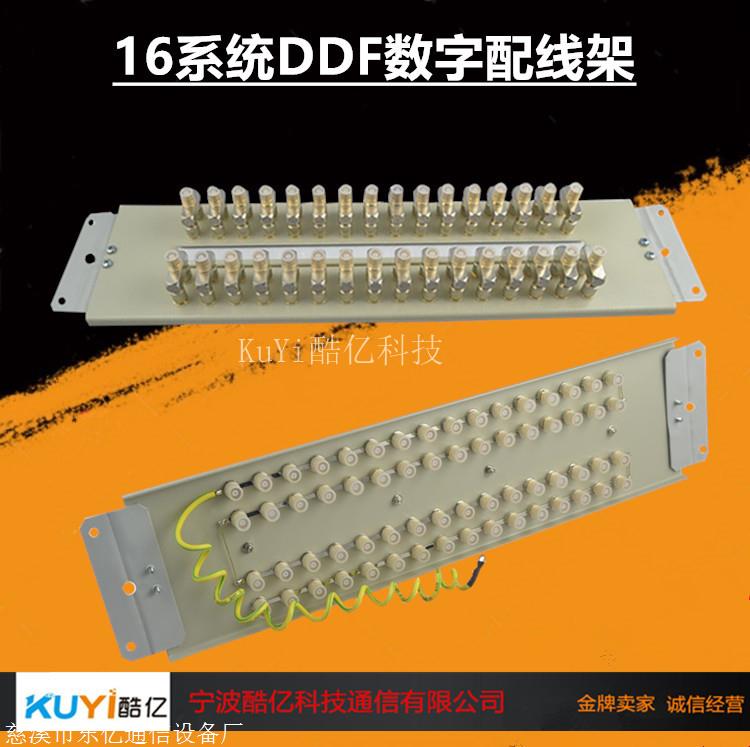

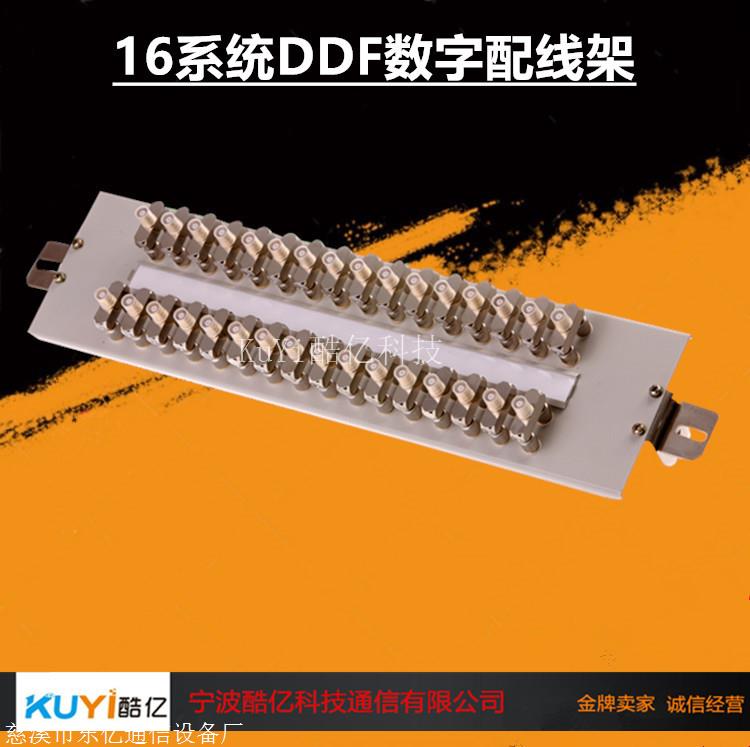

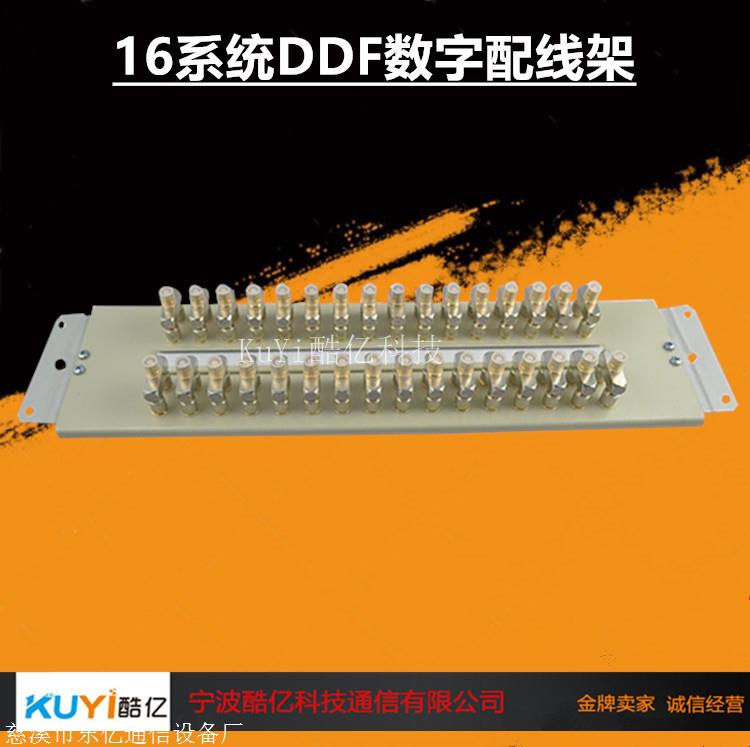

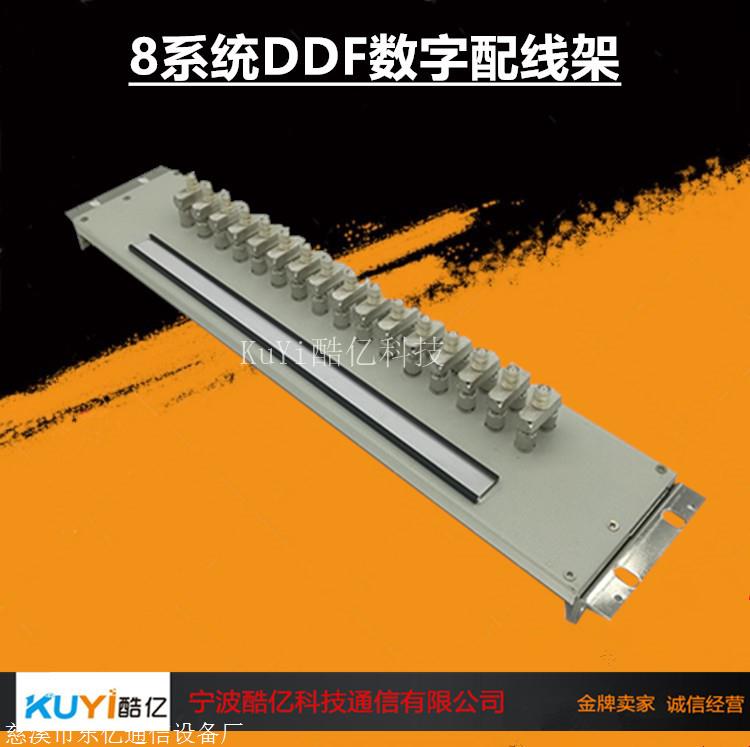

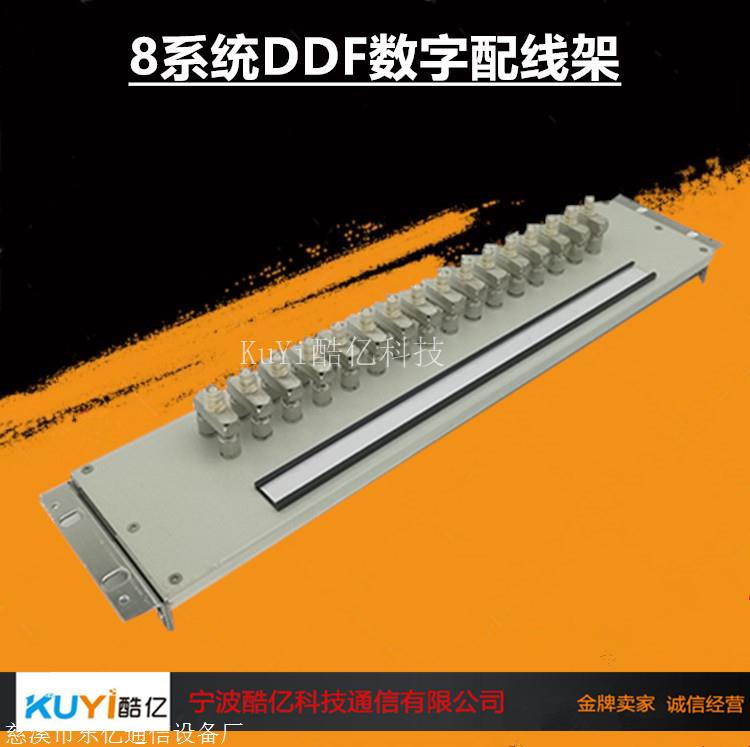

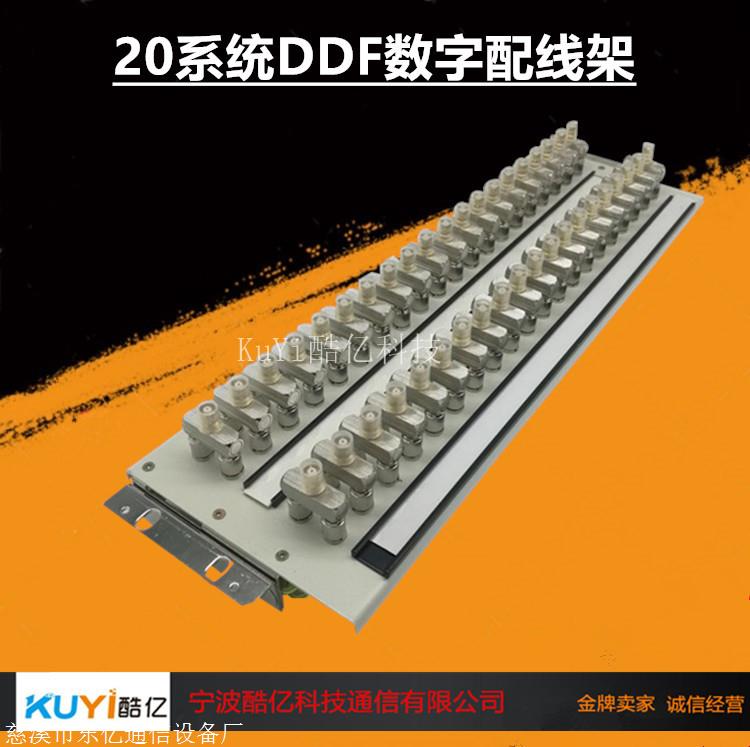

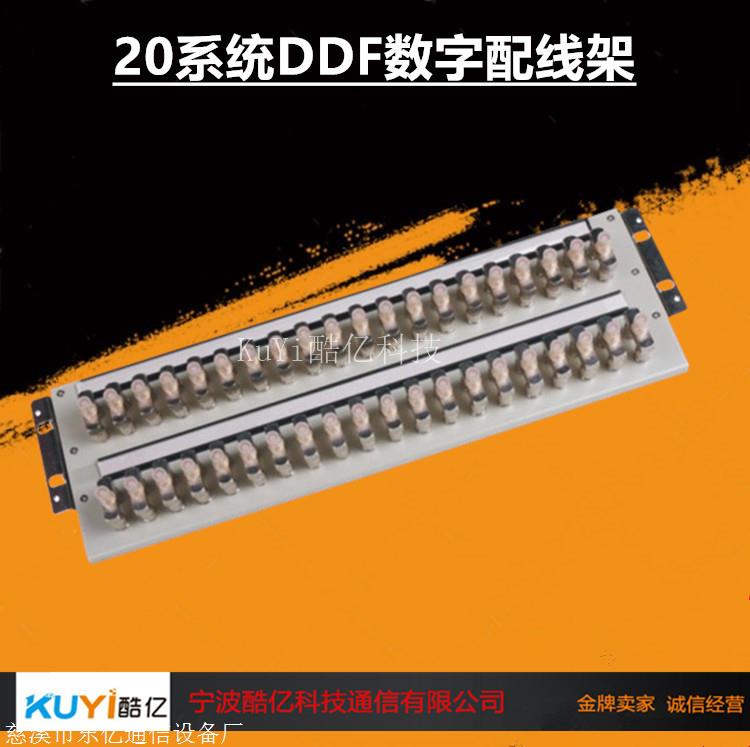

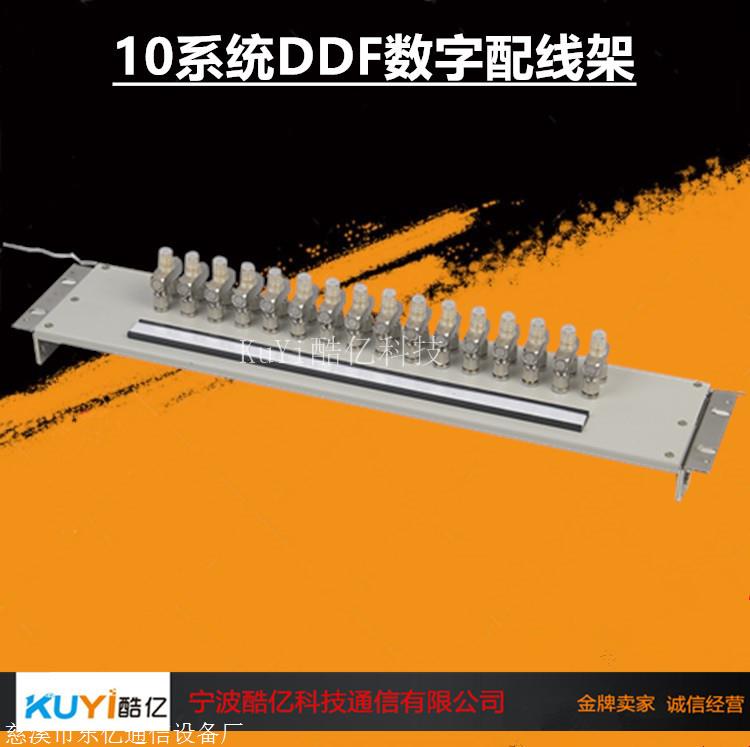

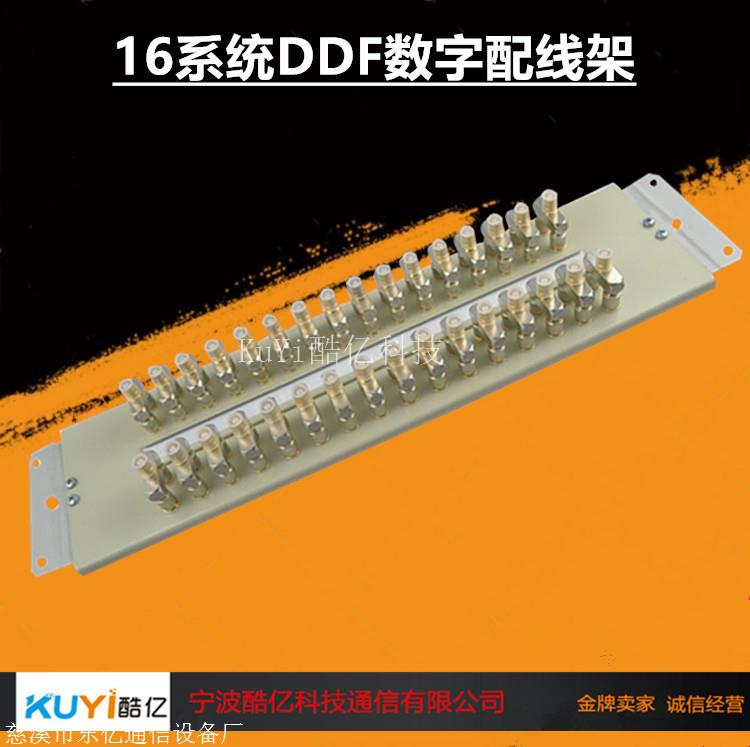

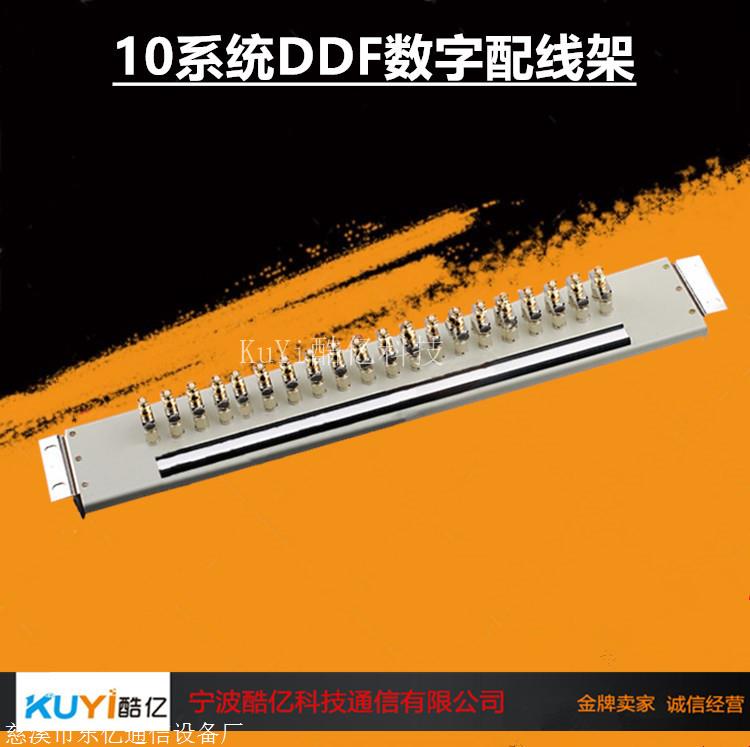

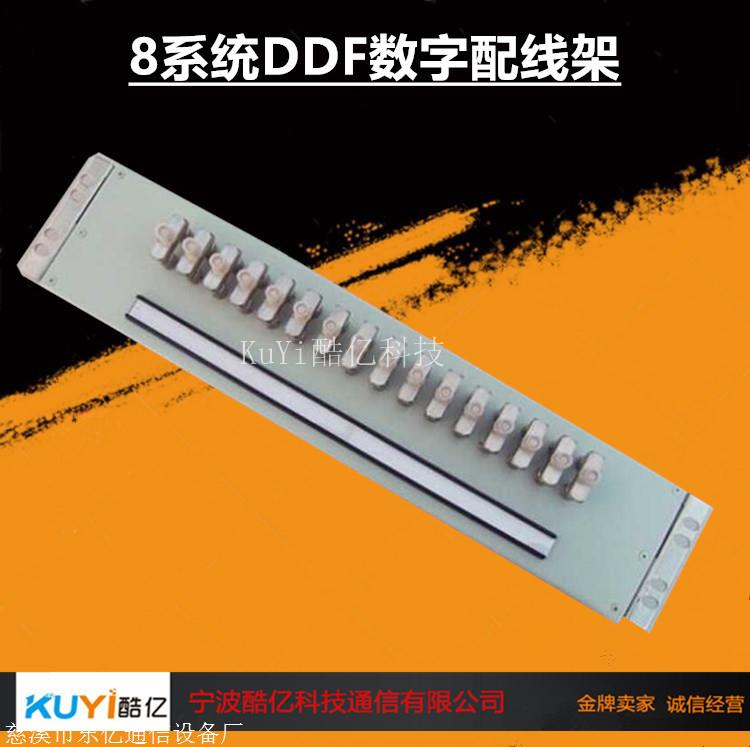

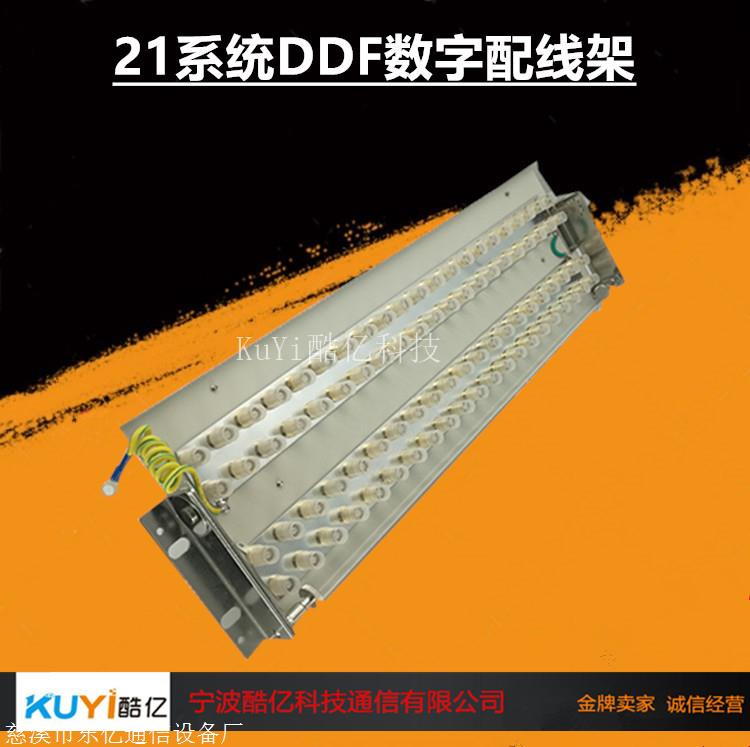

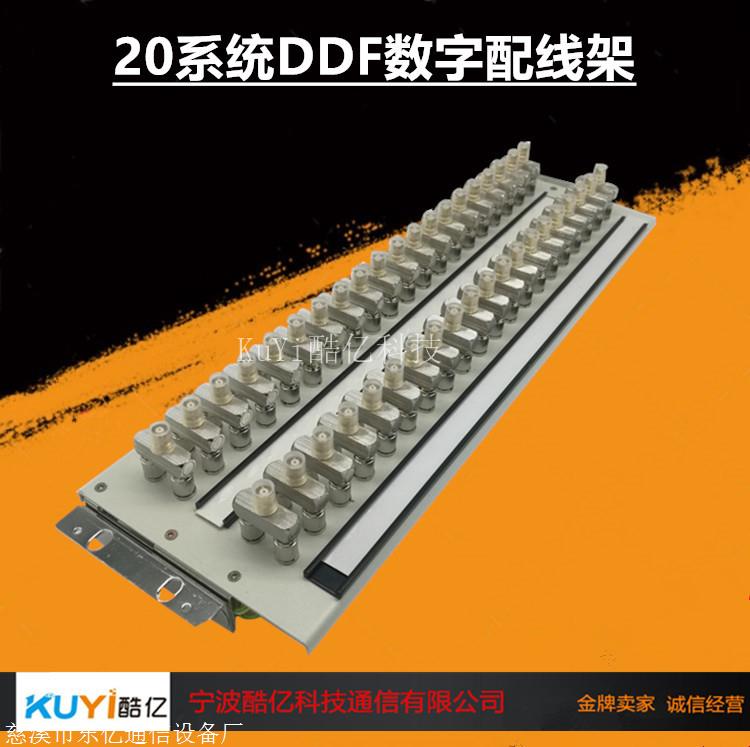

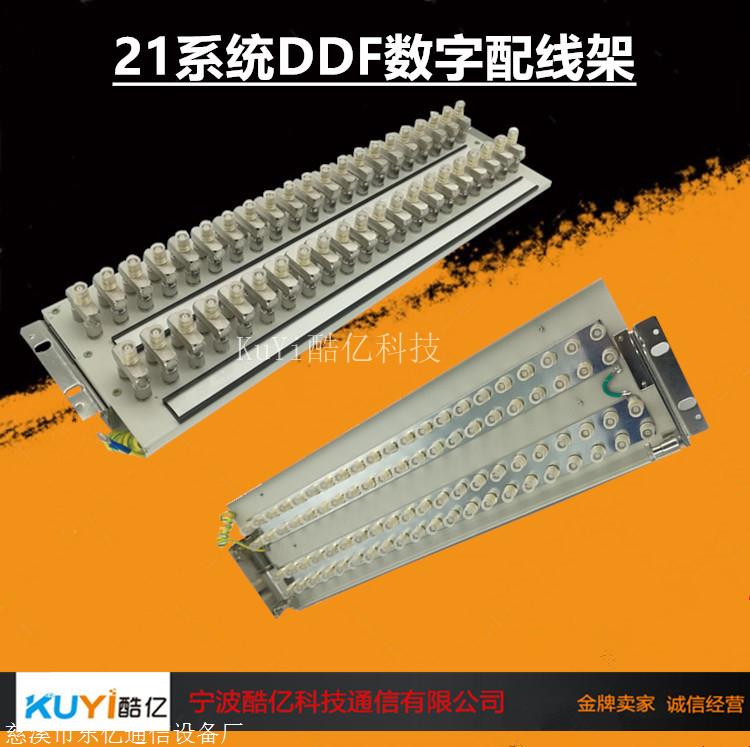

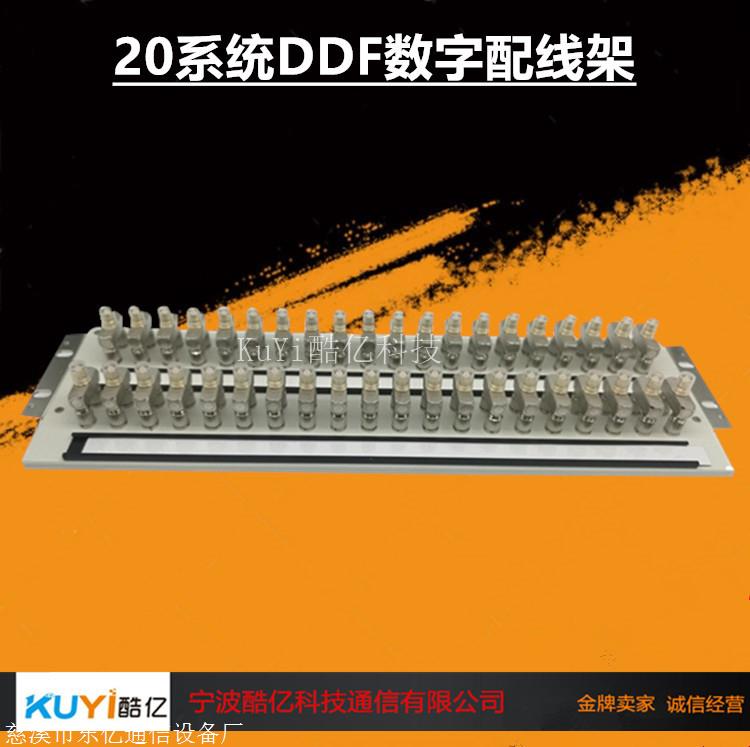

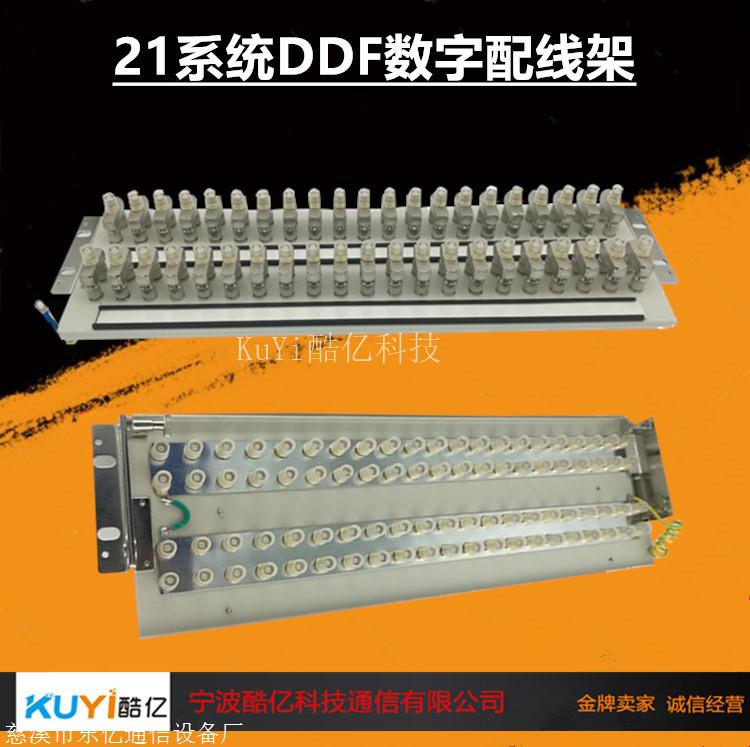

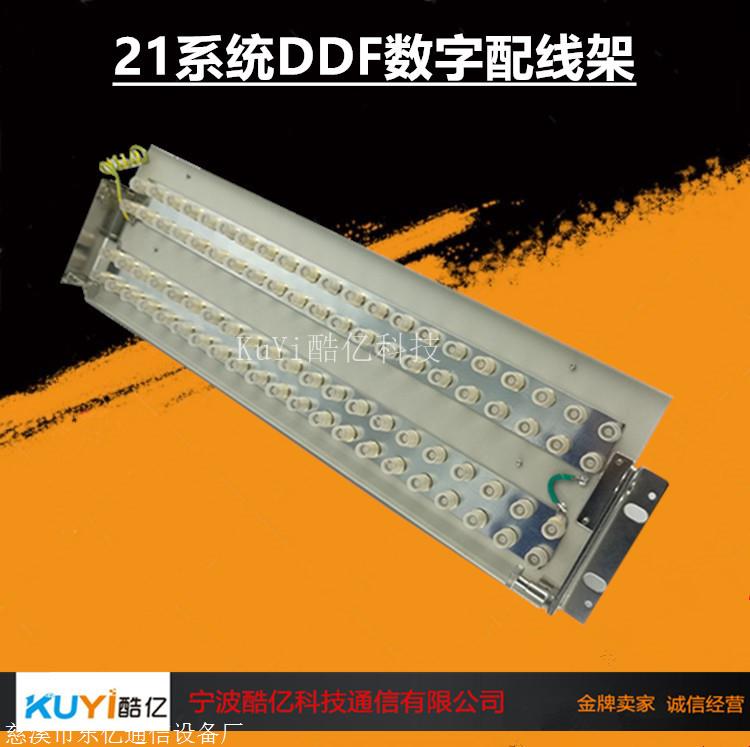

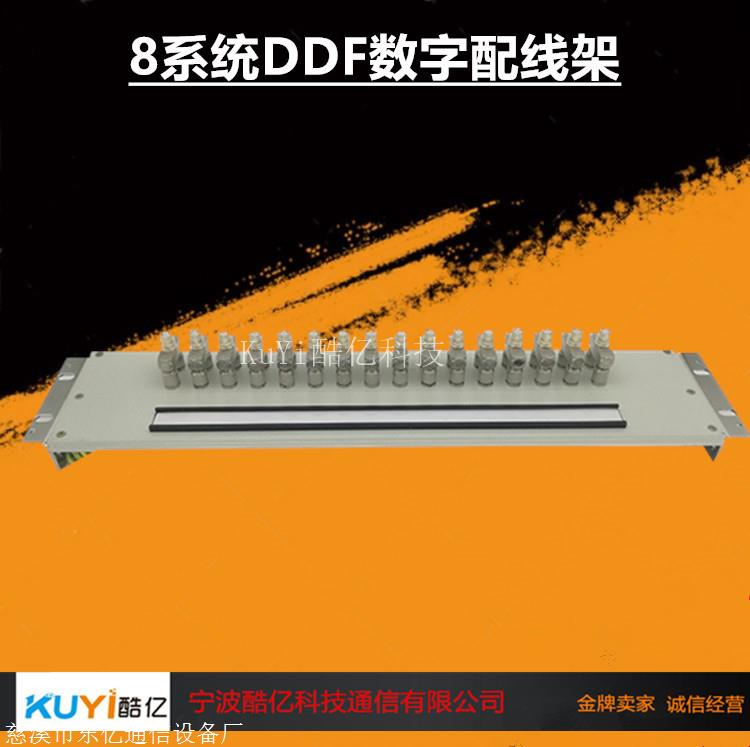

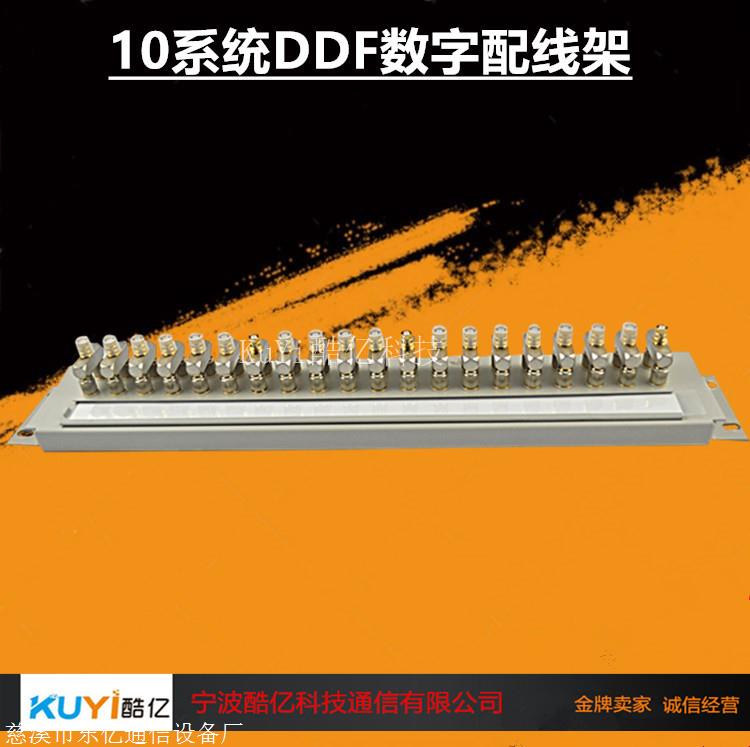

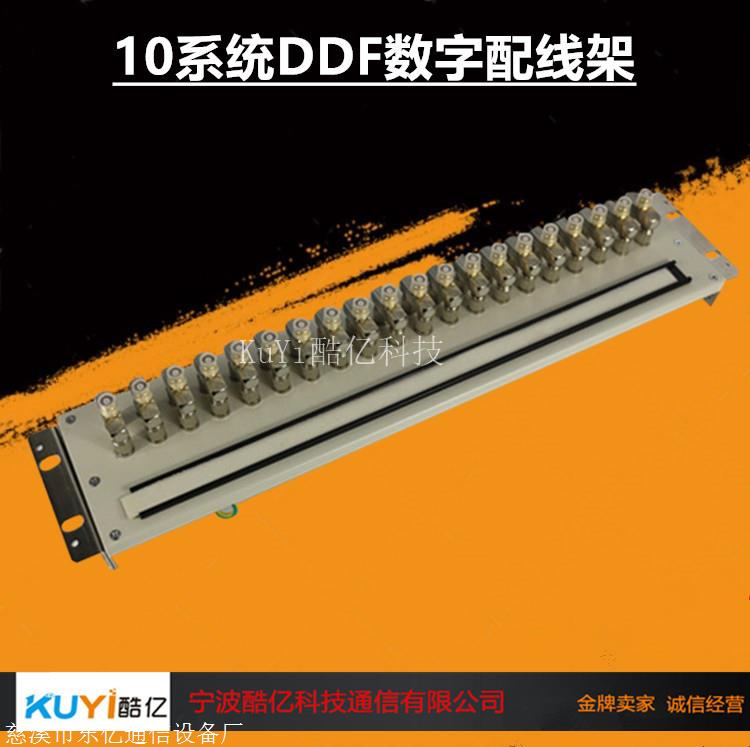

單元體容量有8系統，10系統，16系統，20系統,21系統有電纜標識。

結構尺寸：19〞標準安裝尺寸（安裝孔距465mm）

21〞標準安裝尺寸（安裝孔距515mm）

2.單元體旋轉機構有2種：360度旋轉機構和90度帶自鎖機構旋轉裝置

見附圖，90度旋轉機構帶走線槽

3.我公司同時可提供以下型式接插件的單元體：L9 BNC CC4等

4．各項指標均符合行業標準

DDF數字配線架產品特點

     ◇ 系列眾多：西門子、AT&T、富士通、NEC等制式；75、120歐姆等不同阻抗系列、各種柜架體等多種組合供客戶選擇；

◇ 性能方面：嚴格的結構設計、優質的金屬、非金屬材料、標準鍍金以及*、嚴格的工藝確保產品的性能穩定、可靠；

◇ 管理方面：完整科學的的線纜結構，無論中間走線、兩側走線、前后跳線、架間跳線均更符合您的使用習慣，操作更加方便；

◇ 細節方面：完整的接地系統、多樣的固定方式、90度旋轉的單元體等細節的設計，確?？蛻羰褂酶臃奖?。

依據標準東億通信公司生產的DDF產品是參照國內外同類產品的優點，嚴格遵循各種行業標準：

1. YD/T779-1999 《數字配線架》

2. YD/TP43-1998 《外導體、內徑為5.6mm、3.8mm及2.8mm射頻同軸連接器技術要求和體驗方法》

DDF數字配線架技術指標

1．環境要求：

1) 工作溫度： -5℃～+40℃

2) 貯存溫度: -25℃～55℃

3) 工作相對濕度: ≤85%（+30℃）

4) 貯存相對濕度: ≤75%

5) 大氣壓力： 70KPa～106Kpa

2．設備機架：

1) 機架高度：2000mm、2200mm、2600mm

2) 機架材料：鋁型材

3) 進纜方式：上進纜、下進纜

4) 操作方式：全正面操作

5) 機框顏色：世紀黃、電信灰

6) 接地方式：銅條

3．同軸連接器：

1) 特征阻抗：75Ω

2) 工作速率：2Mb/s、8 Mb/s、34 Mb/s、140 Mb/s、155 Mb/s（部分制式除外）

3) 絕緣電阻：>1000MΩ（500VDC）

4) 抗電強度：≥1000V（50HzAC）/min，不擊穿、無飛弧

5) 接觸電阻：外導體≤2.5mΩ（壓接），內導體≤10 mΩ

6) 介入損耗：≤0.3dB (50KHz～233MHz)

7) 回波損耗：≥18dB (50KHz～233MHz)

8) 回線間串音防衛度：≥70dB(50KHz～233MHz)

9) 拉脫力：>50N

10) 連接器壽命：≥1000次

11) 材料：黃銅、鈹青銅

12) 同軸連接器鍍金厚度：≥2um

?
