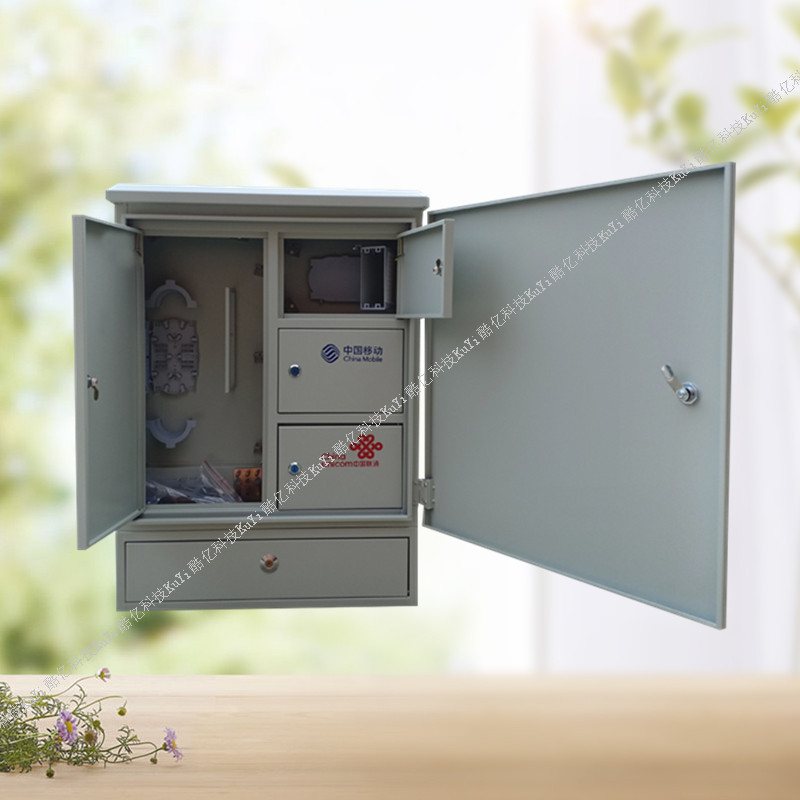

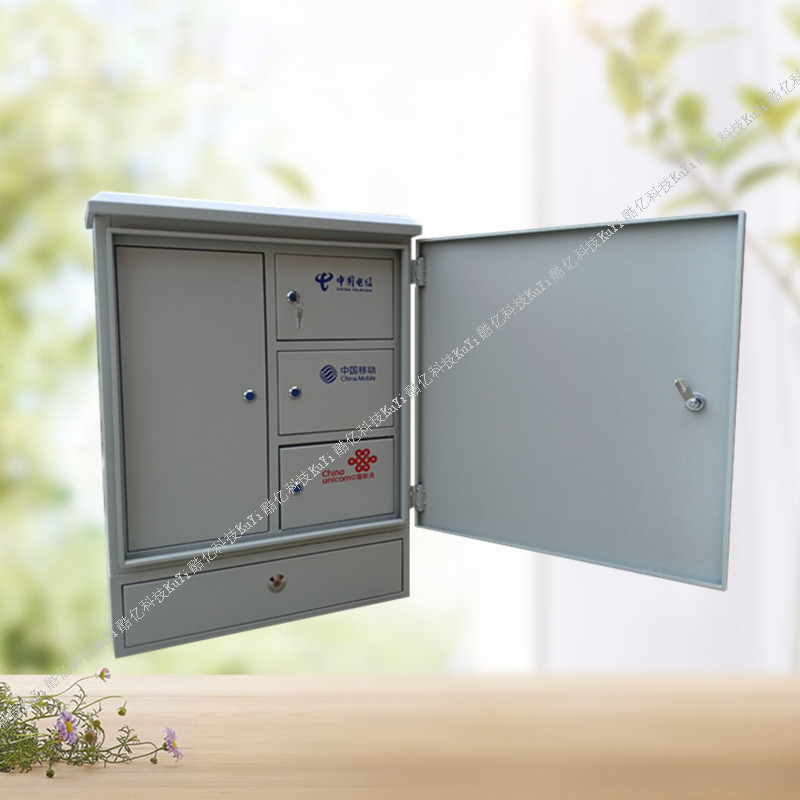

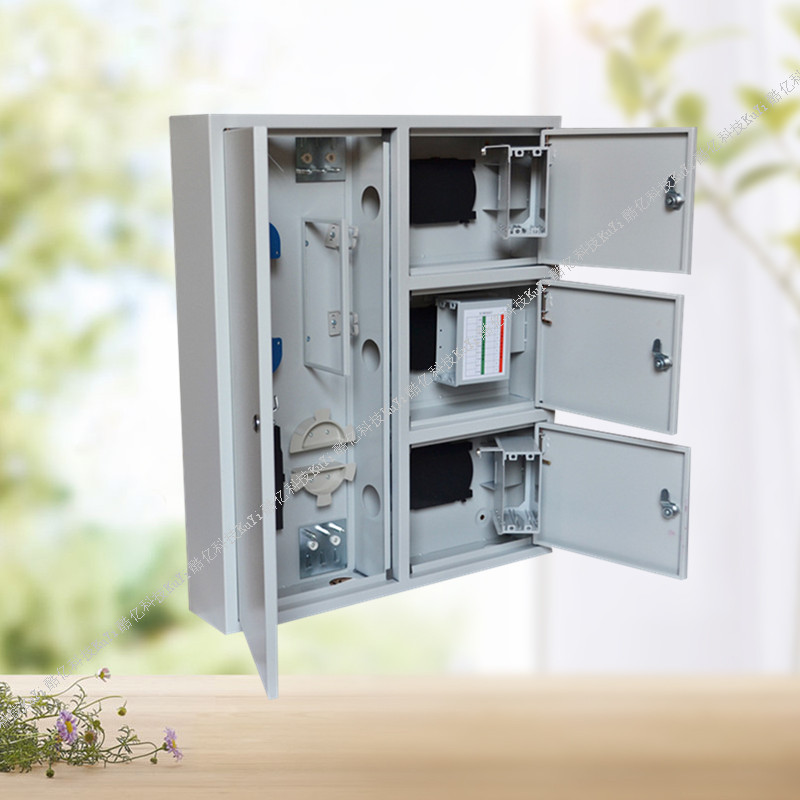

三網合一光纖樓道箱為適應不園通恰系光的需要,已經設計制造出多種結構不同、特性?xún)?yōu)良的光纖,并成功地投入實際應用。在這三個波長窗口擬耗分別人灰光纖化近紅外波段,除雜質吸收峰外,其損耗隨波長的增加而減小一在4dB/km和0.2dB/k。三網合一光纖樓道箱石英光纖在波長1.31m處色散為零,帶寬距離(平)武高達幾十GHz•km,通過光纖設計,可以使零色散波長移到1.5pm,實現損耗和色散都小的色散移位單模光纖;或者設計在1.31m和1.55m之間色散變化不大的色散平坦單模光纖,等等。根據光纖傳輸特性的特點,光纖通信系統的工作波長都選擇在0.85m、1.31m或1.55μm,特別是1.31pm和1.55m應用更加廣泛。因此,作為光源的激光器的發射波長和作為光檢測器的光電二較管的響應波長,都要和光纖這三個波長窗口相一致。

目前在實驗室條件下,1.55μm的損耗已達到0.154dB/km,接近石英光纖損耗的理論較限,因此人們開始研究新的光纖材料。光纖這一傳輸媒質是光纖通信的基礎,光纖的技術進步,有力地推動著光纖通信向前發展。為的功能是把從光纖線路輸出、產生畸變和衰減的微弱光信號轉換為電信號關電路組成,光檢測器是光的核心,對光檢測器的要求是響應度高、噪聲低和響應速度快。目前廣泛使用的光檢測器有兩種類型:在半導體PN結中加入本征層的PIN光電光把光信號轉換為電信號的過程(常簡稱為光/電或O/E轉換),是通過光檢測器的檢測實現的。檢測方式有直接檢測和外差檢測兩種。直接檢測是用檢測器直接把光信號轉換為電信號。這種檢測方式設備簡單、經濟實用,是當前光纖通信系統普遍來用的方式。

外差檢測要設置一個本地光振蕩器和一個光混頻器,使本地振蕩光和光纖輸出的信號光在混頻器中產生差拍而輸出中頻光信號,再由光檢測器把中頻光信號轉換為電信號,外差檢測方式的難點是需要頻率非常穩定,相位和偏振方向可控制,譜線寬度很窄的單模激光源;優點是有很高的接收靈敏度。目前,實用光纖通信系統普遍采用直接調制直接檢測方式。外調制一外差檢測方式雖然技術復雜,但是傳輸速率和接收靈敏度很高,是很有發展前途的通信方式光重要的特性參數是靈敏度。靈敏度是衡量光質量的綜合指標,它反映調整到佳狀態時,接收微弱光信號的能力。靈敏度主要取決于組成光的光電二較管和其后的電放大器的噪聲,并受傳輸速率、光發射機的參數和光纖線路的色散的影響,還與系統要求的誤碼率或信噪比有密切關系。

所以靈敏度也是反映光纖通信系統數字光纖通信系統比模擬光纖通信系統具有更多的優點,也更能適應社會對通信能力和通信質量越來越高的要求。數字通信系統用念數取值離散的信號如脈沖的有和無、電平的高和低等)代表信息,強調的是信號和信息之間的一一對應關系而模擬通信累統則用參數取值能續的信號代表信息,強調的是巫換過程中信號和信息之間的對應關系。這種基本特征決定著兩種信方式的優缺點和不同時期的發展趨勢。20世紀70年代光纖通信的應用和80年代計算機的普及,為數字通信的發展創造了較其有利的條件。目前雖有數字通信幾乎*代替模擬通信的趨勢,但是模擬通信仍然有著重要的應用。數字通信系統的優點如下:(1)抗*力強,傳輸質量好。

在模擬通信系統中,噪聲疊加在信號上,兩者很難分開,放大時噪聲和信號一起放天,不能改善因傳輸而劣化的信噪比。數字光纖通信一般采用二進制信號,信息由脈沖的“有”和“無”表示。因此,只有在抽樣和判過程甲,當噪聲超過一定閾值時,才產生誤碼。(2)可以用更新中繼,延長傳輸距離。數字通信系統可以用不同方式更新傳輸信號消除傳輸過程中的噪聲積累,恢復原信號,延長傳輸距離。(3)適用各種業務的傳輸,靈活性大。在數字通信系統中,話音、圖像等各種業務信息通過編碼都可變換為二進制數字信號,通過數字傳輸和數字交換技術實現信息傳送,有利于實現綜合業務。(4)容易實現高度度的保密通信。只需要將明文與密鑰序列逐位模2相加,就可以實現保密通信。

只要精心設計加密方案和密鑰序列并經常更換密鑰,便可達到很高的保密強度(5)數字通信系統大量采用數字電路,易于集成,從而實現小型化、微型化,增強設備可靠性,有利于降低成本。數字通信系統的缺點是占用頻帶較寬,系統的頻帶利用率不高①。例如,一路模擬電話只占用4kHz的帶寬,而一路電話要占用16~64kHz的帶寬。數字通信系統的許多優點是以犧牲頻帶為代價得到的,然而光纖通信的頻帶很寬,完*夠容忍數字通信占用頻帶較寬的缺點。因而對于電話的傳輸,數字光纖通信系統是佳的選擇。模擬通信系統除占用帶寬較窄外,還有電路簡單、價格便宜等優點。因此,目前的電視傳輸,廣泛采用模擬通信系統。另一方面,由于電視的數學化傳輸,要求較復雜的技術,特別是當今社會對電視頻道數目的要求日益增多,要傳輸幾十甚*百路電視,需要較復雜的編碼和解碼技術,設備價格昂貴,因此目前還不能普遍使用。

在這種情況下,副載波復用(SCM模擬光纖通信系統得到很大重視和迅速發展。在這種SCM系統中,視頻基帶信號對射頻副載波的調制,可以采用調頻(FM或調幅(AM)。目前,在衛星模擬電視傳輸中,視頻信號對微波的調制采用的是調頻(FM),所以連接衛星地面站的干線光纖傳輸系統要采用FM/SCM方式。但是,世界各國模擬電視信號對無線廣播載波的調制,采用的都是單邊帶調幅(VSB-AM),所以用于電視分配網的光纖傳輸系統要采用VSB-AM/SCM方式,以便和傳輸?shù)郊矣秒娨暀C(jī)的同軸電纜相兼容,組成光纖/同軸混合(HFC)系統。模擬通信系統要求已調信號的參數和基帶信號(原始的話音、視頻信號)之間具有良好的線,因而需要激光器的輸出光功率與驅動電流之間具有較好的線。

幸好,這種激光器已投入商業應用,可以傳輸60~120路質量?jī)?yōu)良的彩色電視信號。在現有電視設備都是第2章光纖和光纜G.651多模漸變型()光纖,這種光纖在光纖通信發展初期廣泛應用于中短距離的通信系統。G.652常規單模光纖,是較好代單模光纖,其特點是在波長1.31pm色散為零,系統的傳輸距離只受損耗的限制。目前世界上已敷設的光纖線路90%采用這種光纖。這種光纖的缺點是,在零色散波長1.31m損耗(0.4dB/km)不是小值。在1.31pm光纖放大器投入使用之前,要實現長距離通信系統,只能采用電/光和光/電的中繼方式。G.653色散移位光纖,是第二代單模光纖,其特點是在波長1.55m色散為零,損耗又小。
