德國P+F倍加福光通信耦合器工作原理

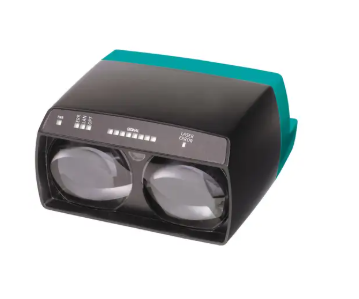

閱讀：24 發布時間：2025-7-22德國P+F倍加福光通信耦合器LS682-DA-EN/F1光通信耦合器
主要優勢一覽
不受以太網協議限制
TCP/IP、PROFINET、PROFIsafe、EtherCAT、FSoE、EtherNet/IP?、以太網 POWERLINK 等。
插頭連接，確?？焖侔惭b
不能參數化
信號強度的線路指示燈
有效檢測距離 0 ... 150 m
檢測范圍極限值 180 m
光源 激光二極管
光源類型 調制紅外光
德國P+F倍加福光通信耦合器激光額定值
注意 INVISIBLE 激光輻射有害 ， 切勿直接使用光學儀器查看
激光等級 1M
波長 785 nm
光束發散 15 mrad
脈沖長度 8 ns
重復率 62,5 MHz
最大光功率輸出 60 mW
光點直徑 1,5 m 在 100 m 距離處
發散角 1 °
環境光限制 > 10000 Lux
德國P+F倍加福光通信耦合器是工業自動化領域中用于光信號傳輸與轉換的關鍵設備，其工作原理圍繞光信號的耦合、傳輸與隔離展開，核心是實現電信號與光信號的雙向轉換，并保障工業環境下的穩定通信。以下從核心原理、結構組成、工作流程及工業應用特點四個方面詳細說明：
一、核心原理：光電轉換與信號隔離
光通信耦合器的本質是基于光電效應的信號傳輸裝置，通過 “電 - 光 - 電" 的轉換過程實現兩個電路系統之間的信號傳遞，同時利用光的絕緣特性實現電氣隔離（避免共模干擾、高壓擊穿等問題）。
發送端：將輸入的電信號（如模擬量、數字量或總線信號）通過發光元件（如 LED、激光二極管）轉換為光信號；
傳輸端：光信號通過光學介質（如光纖、空氣或?qū)Ｓ霉鈱W(xué)透鏡）定向傳輸；
接收端：光信號被光敏元件（如光電二極管、光電三極管）接收并轉換回電信號，輸出到后續電路。
二、結構組成：三大核心模塊
倍加福光通信耦合器的結構針對工業環境設計，主要包含以下模塊：
P+F倍加福光通信耦合器電信號輸入 / 輸出模塊
接收外部設備的電信號（如傳感器的開關量、PLC 的控制信號），或向外部設備輸出轉換后的電信號；
內置信號調理電路，用于放大、濾波或電平轉換，確保電信號符合光電轉換的要求（如電壓范圍、電流強度）。
光電轉換模塊
發送部分：由發光元件（如紅外 LED）組成，電信號通過驅動電路使發光元件發光，光的強度隨電信號變化（調幅方式）；
接收部分：由光敏元件（如光電二極管）組成，接收光信號后產生與光強度成正比的電流信號，再通過放大電路轉換為電壓信號。
光學耦合與隔離模塊
核心是光學隔離層（如光纖、透明絕緣材料），將發送端與接收端的電路電氣隔離（耐壓可達數千伏），避免兩端的地電位差、噪聲或高壓干擾相互影響；
部分型號采用聚焦透鏡或光纖接口，提高光信號的傳輸效率和定向性，適應長距離（如數米）或惡劣環境（粉塵、振動）下的傳輸。
三、工作流程：以數字信號傳輸為例
以工業中常見的開關量信號（如傳感器的 “通 / 斷" 信號）傳輸為例，其工作步驟如下：
信號輸入：外部設備（如接近開關）輸出的電信號（如 DC 24V 高電平表示 “通"）進入耦合器的輸入端；
P+F倍加福光通信耦合器電 - 光轉換：輸入電信號通過驅動電路使發送端的 LED 發光（高電平對應強光，低電平對應弱光或無光）；
光信號傳輸：光信號通過光學隔離層（如內部光纖）傳輸?shù)浇邮斩?，避免電氣連接；
光 - 電轉換：接收端的光電二極管感知光信號，將光強轉換為電流信號，再通過放大電路輸出對應的電信號（如 DC 24V 高電平或 0V 低電平）；
信號輸出：轉換后的電信號傳輸?shù)胶罄m(xù)設備（如 PLC 的輸入模塊），完成信號的隔離傳輸。
四、工業應用特點：適配惡劣環境
倍加福作為工業自動化品牌，其光通信耦合器在原理基礎上強化了工業適應性：
抗干擾能力：通過光學隔離，有效抑制工業現場的電磁干擾（EMI）、射頻干擾（RFI）和共模干擾，尤其適合電機、變頻器等強干擾環境；
可靠性：采用工業級元器件（寬溫范圍 - 40℃~+85℃），防護等級可達 IP67，適應粉塵、潮濕、振動等惡劣條件；
P+F倍加福光通信耦合器靈活性：支持多種信號類型（數字量、模擬量、總線信號如 PROFINET），部分型號可通過光纖擴展傳輸距離（替代傳統電纜），或?qū)崿F(xiàn)非接觸式傳輸（如通過空氣耦合，避免機械連接磨損）
