紅外線掃描傳感器-H3660-150|北美上海*
H3662線掃描傳感器是邊緣，中心線或?qū)挾葯z測紅外傳感器。 使用紅外燈，它照亮了一個反光帶（反射器），放在后面網絡。 反射器返回的光被成像到傳感器內的線性陣列上。 H3662補償因光學器件的均勻衰減鏡頭/反射器的灰塵積聚或變色覆蓋。 集成的微控制器分析信號從陣列和準確的位置網的邊緣。
可以通過傳感器背面的按鈕選擇以下模式。
邊緣模式：條邊從左邊開始，條邊從右邊開始。中心模式：網絡的中心位置。寬度模式：從個邊緣到后一個邊緣的距離。

北美紅外線掃描傳感器一般概述
模擬輸出：
1.0-5.0 V dc或3.33-16.67 mA（取決于電纜選擇）“故障輸出：6.0 V dc或20 mA（取決于電纜選擇）功率：
150 mA或更低時15至28 V dc（由SimPlex™控制器提供）
分辨率：2000像素（視野的0.05％）
線性：優于±0.3％
采樣頻率：500個樣本/秒或更高
串口：RS485（用于H3661-UIKit的001）
光源：紅外線，880nm
工作溫度范圍：0-55 C（32-130 F）
住房材料：鑄造鋅
環境評級：IP67
光學窗口材料：玻璃

北美紅外線掃描傳感器主要特點：集成傳感器陣列和光源
•控制器上的直接插頭連接器自動補償帶報警的灰塵產量
•2000像素分辨率
•寬度，邊緣和中心位置感應
•視野高達875毫米（34.4英寸）
•準確的寬度測量
•快速設置，操作簡單
•0.3％線性度

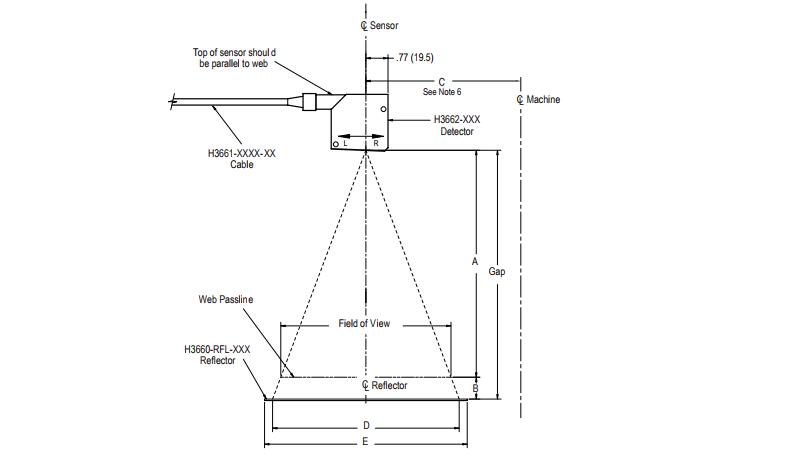

北美紅外線掃描傳感器安裝支架
Fife為H3662傳感器應用提供標準或定制的多種安裝選項。 H3661-2035是一種通用安裝支架，可用于普通反射器
安裝框架不能容納在可用空間內。 H3662-150傳感器和反射器標配C形框架。 為確保性能和易于安裝，可定制設計的C形框架或O形框架適用于使用H3662-350的邊緣導軌，中心導軌或?qū)挾葴y量應用和H3662-875傳感器。

北美反光板Part Number A B C D
H3660-RFL-150 9.88 (250) 0 .44 (11.2) 4 .50 (114) 3
H3660-RFL-350 22.00 (559) 0.50 (12.7) 7.00 (178) 4
H3660-RFL-875 44.50 (1130) 0.50 (12.7) 7.25 (184) 7
