CTS-PA22S|上海如慶電子科技有限公司專業汕超CTS-PA22S相控陣探傷儀
【韓國京都洋行】BD-70L高強度紫外線LED燈 熒光探傷燈
BD-70L高強度紫外線LED燈
白色LED燈
UV LED燈紫外線強度
38cm：8,000μW/cm2以 上
使用UV LED，無待機時間，可以持續通電。
同時，釋放強烈的紫外線，可以快速進行檢查。
適用冷卻系統，即便長久使用
紫外線的強度也可以保持不變。
可以選擇UV燈和白光燈兩種模式。
滿足FPI和MPI的ASTM的UV-A的強度和波長
產品規格
電源頻率：100-220V 50/60Hz
LED電源(SMPS)：DC12V 800mA
功耗：12W
UV燈
3W 3E A(365nm)
紫外線強度
38cm：8,000pW/cm2以上
LENS：1.6*21.6mm (10°)
白光燈
3W 1EA
透鏡：20(10°)
照度38cm：4,000Lux 以上
視窗：72mm
重量：750g
尺寸：160(L)*235(H)*110(W)mm
相控陣模塊
相控陣模塊CTS-PA22S是業界小工業相控陣模塊，重量僅約500克。支持OEM定制，集成到您的無損檢測設備內部或作為工業現場總線單元節點、自動化檢測終端。具備多種應用場景APP，如面陣、菊花陣檢測螺栓，TFM模式、常規相控陣模式等，配套多款自主研制超聲探頭。
業界小工業相控陣模塊，重量僅約500克。
支持OEM定制，集成到您的無損檢測設備內部或作為工業現場總線單元節點、自動化檢測終端。
有線、無線多種連接方式，靈活外掛超聲設備或手持終端。
具備多種應用場景APP，如面陣、菊花陣檢測螺栓，TFM模式、常規相控陣模式等，配套多款自主研制超聲探頭。
性能參數
通道數: 并行16通道
支持探頭陣元數: 擴展支持64
數字化頻率: 100M，10bit
可調模擬增益: 80dB
帶寬: 0.7～18MHz（-3dB）
濾波: 高通、低通、窄帶
掃查方式: 線掃、扇掃
顯示模式: A、B、S、TFM
檢波方式: 全波、正向、負向
發射電壓: 20～120V（50Ω負載）
脈沖寬度: 100～500ns
大重復頻率: 10K 大顯示深度: 1M
報警方式: 蜂鳴器、指示燈
外部接口: USB、編碼器、I/O
數據接口: WiFi（通過USB接口）、 以太網（選配）
供電電源: DC 12V
工作電流: 約1A（啟動時2A）
工作溫度: -10~40°C
存儲溫度: -20~60°C
IP等級: IP54
外形尺寸: 144.2x95x30mm
重量: 0.53kg
常規探頭|上海如慶電子科技有限公司現貨優惠價供應
您當前位置：常規產品 >> 常規探頭
直探頭
進行垂直探傷用的單晶片探頭，主要用于縱波探傷。直探頭由插座、外殼、保護膜、壓電晶片、吸聲材料等組成。 小晶片的探頭（直徑<=12mm），探頭線接口為......
斜探頭
進行斜射探傷用的探頭，主要用于橫波探傷。斜探頭由斜塊、壓電晶片、吸聲材料、外殼、插座等組成。 ......
可拆式斜探頭
斜探頭的一種特殊類型，將斜探頭分成斜塊、探頭芯兩個部分，使用時將兩者組合起來。 ......
充水式探頭
充水式探頭，由水套、探頭芯、水嘴等組成。工作方式為部分水浸式，只是將探頭的聲束發射/接收面浸入水中，通過水嘴將連續流動的水充入水套中，在探頭芯與工件接觸面形成薄......
表面波探頭
發射和接收表面波的探頭。表面波是沿工件表面?zhèn)鞑サ牟?，幅值隨表面下的深度迅速減少，傳播速度是橫波的 0.9倍，質點的振動軌跡為橢圓。表面波探頭在被檢工件的表面和近......
水浸式探頭
水浸式探頭，通常用于半自動或者自動化探傷系統中。工件和探頭浸入水中，探頭與工件的檢測面之間保持一定距離的“水延遲”。探頭并不直接接觸工件......
雙晶探頭
裝有兩個晶片的探頭，一個作為發射器，另一個作為接收器。又稱分割式探頭、或者聯合雙探頭。雙晶探 頭主要由插座、外殼、隔聲層、發射晶片、接收晶片、延遲塊等組成。 ......
小徑管探頭
單晶微型橫波斜探頭，用于小直徑薄壁管焊接接頭的檢驗。檢測標準參照電力行業標準 DL/T820 2002《管道焊接接頭超聲波檢驗技術規程》，適合檢測管徑≥3......
直探頭（常用規格）
| 頻率(MHz) | 晶片直徑 | 型號 | 插座 |
| 0.5 | 20 | 0.5P20 | Q9 |
| 28 | 0.5P28 | ||
| 1.25 | 14 | 1.25P14 | |
| 20 | 1.25P20 | ||
| 28 | 1.25P28 | ||
| 2.5 | 14 | 2.5P14 | |
| 20 | 2.5P20 | ||
| 28 | 2.5P28 | ||
| 5 | 14 | 5N14 | |
| 14 | 5P14 | ||
| 20 | 5P20 |
*可根據客戶需要定做其他規格的直探頭，詳情請聯系。
微型直探頭
| 頻率(MHz) | 晶片直徑 | 型號 | 插座 |
| 2.5 | 6 | 2.5P6 | Q6 |
| 8 | 2.5P8 | ||
| 10 | 2.5P10 | ||
| 12 | 2.5P12 | ||
| 5 | 10 | 5N10 | |
| 6 | 5P6 | ||
| 8 | 5P8 | ||
| 10 | 5P10 | ||
| 12 | 5P12 | ||
| 10 | 6 | 10N6 | |
| 6 | 10P6 |
*N:高阻尼窄脈沖探頭
*可根據客戶需要定做其他規格的直探頭，詳情請聯系。
軟膜直探頭
探頭接觸面為可更換的軟膜，用于檢測表面粗糙的工件，型號2.5P20（頻率2.5MHZ，晶片Ф20mm）。
雙晶探頭
裝有兩個晶片的探頭，一個作為發射器，另一個作為接收器。又稱分割式探頭、或者聯合雙探頭。雙晶探 頭主要由插座、外殼、隔聲層、發射晶片、接收晶片、延遲塊等組成。
雙晶探頭
裝有兩個晶片的探頭，一個作為發射器，另一個作為接收器。又稱分割式探頭、或者聯合雙探頭。雙晶探 頭主要由插座、外殼、隔聲層、發射晶片、接收晶片、延遲塊等組成。
| 頻率(MHz) | 晶片尺寸 | 型號 | 焦距 | 插座 |
| 1.25 | 20 | 1.25P20 F5 | 5 | Q6(雙) |
| 1.25P20 F15 | 15 | |||
| 2.5 | 10 | 2.5P10 F5 | 5 | |
| 2.5P10 F8 | 8 | |||
| 2.5P10 F10 | 10 | |||
| 14 | 2.5P14 F5 | 5 | ||
| 2.5P14 F10 | 10 | |||
| 2.5P14 F15 | 15 | |||
| 2.5P14 F20 | 20 | |||
| 2.5P14 F30 | 30 | |||
| 20 | 2.5P20 F5 | 5 | ||
| 2.5P20 F10 | 10 | |||
| 2.5P20 F15 | 15 | |||
| 2.5P20 F20 | 20 | |||
| 2.5P20 F30 | 30 | |||
| 5 | 6 | 5P6 F5 | 5 | |
| 5P6 F8 | 8 | |||
| 8 | 5P8 F5 | 5 | ||
| 5P8 F8 | 8 | |||
| 5P8 F10 | 10 | |||
| 10 | 5P10 F5 | 5 | ||
| 5P10 F8 | 8 | |||
| 5P10 F10 | 10 | |||
| 14 | 5P14 F5 | 5 | ||
| 5P14 F10 | 10 | |||
| 5P14 F15 | 15 | |||
| 5P14 F20 | 20 | |||
| 5P14 F30 | 30 | |||
| 20 | 5P20 F5 | 5 | ||
| 5P20 F10 | 10 | |||
| 5P20 F15 | 15 | |||
| 5P20 F20 | 20 | |||
| 5P20 F30 | 30 |
斜探頭
進行斜射探傷用的探頭，主要用于橫波探傷。斜探頭由斜塊、壓電晶片、吸聲材料、外殼、插座等組成
斜探頭（大尺寸晶片）
| 頻率(MHz) | 晶片尺寸 | 型號 | 插座 |
| 1 | 13*13 | 1P13*13 K1 | Q9 |
| 1P13*13 K1.5 | |||
| 1P13*13 K2 | |||
| 1.25 | 13*13 | 1.25P13*13 K0.8 | |
| 1.25P13*13 K1 | |||
| 1.25P13*13 K1.5 | |||
| 1.25P13*13 K2 | |||
| 1.25P13*13 K2.5 | |||
| 1.25P13*13 K3 | |||
| 13*13 | 1.25P18*18 K0.8 | ||
| 1.25P18*18 K1 | |||
| 1.25P18*18 K1.5 | |||
| 1.25P18*18 K2.0 | |||
| 1.25P18*18 K2.5 | |||
| 1.25P13*13 K3 | |||
| 2.5 | 10*16 | 2.5P10*16 K0.8 | |
| 2.5P10*16 K1 | |||
| 2.5P10*16 K2.5 | |||
| 2.5P10*16 K2 | |||
| 2.5P10*16 K2.5 | |||
| 2.5P10*16 K3 | |||
| 13*13 | 2.5P13*13 K0.8 | ||
| 2.5P13*13 K1 | |||
| 2.5P13*13 K2.5 | |||
| 2.5P13*13 K2 | |||
| 2.5P13*13 K2.5 | |||
| 2.5P13*13 K3 | |||
| 18*18 | 2.5P18*18 K0.8 | ||
| 2.5P18*18 K1 | |||
| 2.5P18*18 K2.5 | |||
| 2.5P18*18 K2 | |||
| 2.5P18*18 K2.5 | |||
| 2.5P18*18 K3 | |||
| 5 | 10*16 | 5P10*16 K1 | |
| 5P10*16 K0.8 | |||
| 5P10*16 K1.5 | |||
| 5P10*16 K2 | |||
| 5P10*16 K2.5 | |||
| 5P10*16 K3 | |||
| 13*13 | 5P13*13 K0.8 | ||
| 5P13*13 K1 | |||
| 5P13*13 K1.5 | |||
| 5P13*13 K2 | |||
| 5P13*13 K2.5 | |||
| 5P13*13 K3 |
*分普通前沿和短前沿兩種。
*可根據客戶需要定做其他規格的探頭，詳情請聯系。
小型斜探頭
| 頻率(MHz) | 晶片尺寸 | 型號 | 插座 |
| 2.5 | 8*12 | 2.5P8*12 K0.8 | Q9 |
| 2.5P8*12 K1 | |||
| 2.5P8*12 K1.5 | |||
| 2.5P8*12 K2 | |||
| 2.5P8*12 K2.5 | |||
| 2.5P8*12 K3 | |||
| 9*9 | 2.5P9*9 K0.8 | ||
| 2.5P9*9 K1 | |||
| 2.5P9*9 K1.5 | |||
| 2.5P9*9 K2 | |||
| 2.5P9*9 K2.5 | |||
| 2.5P9*9 K3 | |||
| 5 | 8*12 | 5P8*12 K0.8 | |
| 5P8*12 K1 | |||
| 5P8*12 K1.5 | |||
| 5P8*12 K2 | |||
| 5P8*12 K2.5 | |||
| 5P8*12 K3 | |||
| 9*9 | 5P9*9 K0.8 | ||
| 5P9*9 K1 | |||
| 5P9*9 K1.5 | |||
| 5P9*9 K2 | |||
| 5P9*9 K2.5 | |||
| 5P9*9 K3 |
微型斜探頭
| 頻率(MHz) | 晶片尺寸 | 型號 | 插座 |
| 2.5 | 6*8 | 2.5P6*8 K0.8 | Q9 |
| 2.5P6*8 K1 | |||
| 2.5P6*8 K1.5 | |||
| 2.5P6*8 K2 | |||
| 2.5P6*8 K2.5 | |||
| 2.5P6*8 K3 | |||
| 5 | 6*6 | 5P6*6 K0.8 | Q6 |
| 5P6*6 K1 | |||
| 5P6*6 K1.5 | |||
| 5P6*6 K2 | |||
| 5P6*6 K2.5 | |||
| 5P6*6 K3 | |||
| 6*8 | 5P6*8 K0.8 | Q9 | |
| 5P6*8 K1 | |||
| 5P6*8 K1.5 | |||
| 5P6*8 K2 | |||
| 5P6*8 K2.5 | |||
| 5P6*8 K3 |
雙晶斜探頭
接收客戶定制各種規格的雙晶斜探頭，定制時請告知頻率、晶片大小、折射角或 K 值、焦點深度、前沿距離、外殼、接插頭等指標要求。
相控陣探頭|上海如慶電子科技有限公司專業
一 探頭主要指標

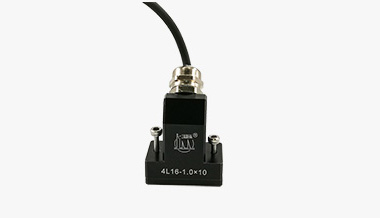

探頭型號： 4L16-1.0×10
頻率：4MHz
陣元：16
基元間距：1.0
外殼型號：C10

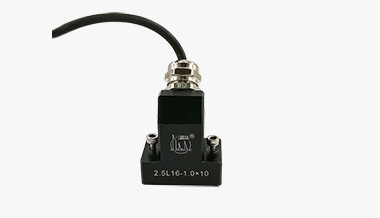

探頭型號： 2.5L16-1.0×10
頻率：2.5MHz
基元：16
基元間距：1.0
外殼型號：C10
應用領域：通用

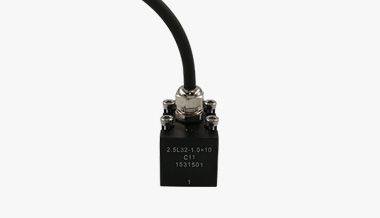

探頭型號： 2.5L32-1.0×10
頻率：2.5MHz
陣元：32
基元間距：1.0
外殼型號：C11
應用領域：粗晶、大厚度材料

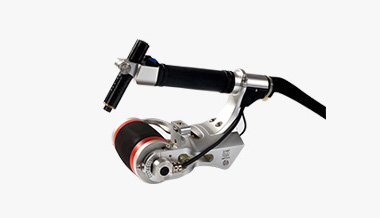

探頭型號： 輪式探頭
頻率：5MHz
陣元：64
基元間距：0.8
外殼型號：輪式
應用領域：復合材料、大面積C 掃描
8th Element Test Sheet (Sample)

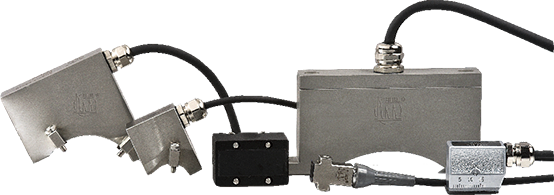

二 探頭楔塊
不同規格型號及角度的
一 探頭系列產品
1.線陣探頭系列
| 型號 | 頻率 (MHz) | 陣元數目 | 陣元間距 (mm) | 有效孔徑 (mm) | 陣元長度 (mm) | 應用領域 |
| 5L16-C1 | 5.0 | 16 | 0.31 | 5 | 5 | 小探頭，特殊工件 |
| 7.5L8-C1 | 7.5 | 8 | 0.5 | 4 | 5 | 小探頭，特殊工件 |
| 10L16-C1 | 10 | 16 | 0.31 | 5 | 5 | 小探頭，特殊工件 |
| 2L8-C2 | 2.0 | 8 | 1.0 | 8 | 9 | 通用 |
| 4L16-C2 | 4.0 | 16 | 0.5 | 8 | 10 | 通用 |
| 5L16-C2 | 5.0 | 16 | 0.6 | 9.6 | 10 | 通用 |
| 7.5L16-C2 | 7.5 | 16 | 0.5 | 8 | 10 | 通用 |
| 10L32-C2 | 10 | 32 | 0.31 | 10 | 10 | 小探頭，特殊工件 |
| 2.25L16-C3 | 2.25 | 16 | 1.0 | 16 | 10 | 通用 |
| 2.5L16-C3 | 2.5 | 16 | 1.0 | 16 | 10 | 通用 |
| 2.5L32-C3 | 2.5 | 32 | 0.5 | 16 | 10 | 通用 |
| 4L16-C3 | 4.0 | 16 | 1.0 | 16 | 10 | 通用 |
| 5L16-C3 | 5.0 | 16 | 1.0 | 16 | 10 | 通用 |
| 5L32-C3 | 5.0 | 32 | 0.5 | 16 | 10 | 通用 |
| 7.5L32-C3 | 7.5 | 32 | 0.5 | 16 | 10 | 通用 |
| 10L16-C3 | 10 | 16 | 1.0 | 16 | 10 | 通用 |
| 10L32-C3 | 10 | 32 | 0.5 | 16 | 10 | 通用 |
| 2.5L32-C4 | 2.5 | 32 | 1.0 | 32 | 10 | 粗晶、大厚度 |
| 3.5L32-C4 | 3.5 | 32 | 1.0 | 32 | 10 | 粗晶、大厚度 |
| 5L32-C4 | 5.0 | 32 | 1.0 | 32 | 10 | 通用，大厚度 |
| 5L64-C4 | 5.0 | 64 | 0.6 | 32 | 10 | 復合材料，大面積掃查 |
| 7.5L32-C4 | 7.5 | 32 | 1.0 | 32 | 10 | 通用 |
| 10L32-C4 | 10 | 32 | 1.0 | 32 | 10 | 通用 |
| 10L64-C4 | 10 | 64 | 0.5 | 32 | 10 | 復合材料，大面積掃查 |
| 2.25L64-C5 | 2.25 | 64 | 0.75 | 48 | 10 | 復合材料，大面積掃查 |
| 3.5L64-C5 | 3.5 | 64 | 1.0 | 64 | 10 | 復合材料，大面積掃查 |
| 3.5L128-C5 | 3.5 | 128 | 0.5 | 64 | 10 | 復合材料，大面積掃查 |
| 5L64-C5 | 5.0 | 64 | 1.0 | 64 | 10 | 復合材料，大面積掃查 |
| 7.5L64-C5 | 7.5 | 64 | 1.0 | 64 | 10 | 復合材料，大面積掃查 |
| 10L128-C5 | 10 | 128 | 0.5 | 64 | 10 | 復合材料，大面積掃查 |
| 2.25L128-C6 | 2.25 | 128 | 0.75 | 96 | 10 | 復合材料，大面積掃查 |
| 5L128-C6 | 5.0 | 128 | 0.75 | 96 | 10 | 復合材料，大面積掃查 |
| 3.5L128-C7 | 3.5 | 128 | 1.0 | 128 | 10 | 復合材料，大面積掃查 |
| 2L16-C8 | 2.0 | 16 | 1.8 | 28.8 | 20 | 粗晶，大厚度 |
| 2.25L16-C8 | 2.25 | 16 | 2.0 | 32 | 20 | 粗晶，大厚度 |
| 2.25L32-C8 | 2.25 | 32 | 0.75 | 24 | 24 | 通用，大厚度 |
| 3.5L16-C8 | 3.5 | 16 | 1.6 | 25.6 | 16 | 通用 |
| 1.5L16-C9 | 1.5 | 16 | 2.8 | 44.8 | 26 | 粗晶，大厚度 |
2.凹陣探頭系列
| 型號 | 頻率 (MHz) | 陣元數目 | 陣元間距 (mm) | 陣元長度 (mm) | 半徑 (mm) | 角度范圍 (°) | 應用領域 |
| 3.5C16-R1 | 3.5 | 16 | 1.0 | 5 | 10.2 | 90 | 管材檢測 |
| 5C16-R1 | 5 | 16 | 1.0 | 5 | 10.2 | 90 | 管材檢測 |
| 3.5C32-R2 | 3.5 | 32 | 1.32 | 6 | 25 | 90 | 管材檢測 |
| 5C32-R2 | 5 | 32 | 1.32 | 6 | 25 | 90 | 管材檢測 |
| 3.5C64-R2 | 3.5 | 64 | 1.65 | 6 | 50 | 121 | 管材檢測 |
| 5C64-R2 | 5 | 64 | 1.65 | 6 | 50 | 121 | 管材檢測 |
3.集成楔塊探頭系列
| 型號 | 頻率 (MHz) | 陣元數目 | 陣元間距 (mm) | 有效孔徑 (mm) | 陣元長度 (mm) | 角度 | 應用領域 |
| 2L8-A1 | 2 | 8 | 1.0 | 8 | 9 | 58°SW | 通用 |
| 4L8-A1 | 4 | 16 | 0.5 | 8 | 9 | 58°SW | 通用 |
| 2.25L16-A1 | 2.25 | 16 | 0.75 | 12 | 12 | 45°SW | 通用 |
| 2.25L16-A1 | 2.25 | 16 | 0.75 | 12 | 12 | 45°LW | 通用 |
| 5L16-A1 | 5 | 16 | 0.6 | 9.6 | 10 | 45°SW | 通用 |
| 5L16-A1 | 5 | 16 | 0.6 | 9.6 | 10 | 45°LW | 通用 |
4.矩陣探頭系列
| 型號 | 頻率(MHz) | 陣元數目 | 陣元間距 | 有效孔徑(X mm) | 有效孔徑(Y mm) | 應用領域 |
| 5M4X4-1.0X1.0-C1 | 5 | 16 | 1.0 | 4 | 4 | 3D 掃描 |
| 5M8X4-1.0X1.0-C2 | 5 | 32 | 1.0 | 8 | 4 | 3D 掃描 |
| 10M4X4-1.0X1.0-C1 | 10 | 16 | 1.0 | 4 | 4 | 3D 掃描 |
| 10M8X4-1.0X1.0-C2 | 10 | 32 | 1.0 | 8 | 4 | 3D 掃描 |
5.滾輪探頭
| 型號 | 頻率 (MHz) | 陣元數目 | 陣元間距 (mm) | 有效孔徑 (mm) | 陣元長度 (mm) | 應用領域 |
| 5L64-G1 | 5 | 64 | 1.0 | 64 | 10 | 大面積 C 掃描檢測 |
二 楔塊系列產品
1.線陣探頭楔塊
| 型號 | 外殼型號 | 鋼中折射角 | 推薦掃查角度 | 楔塊角度 |
| SC1-N0L | C1 | 0°LW | -30°～30° | 0° |
| SC1-N45L | C1 | 45°LW | 30°～60° | 16° |
| SC1-N60L | C1 | 60°LW | 45°～70° | 20° |
| SC1-N70L | C1 | 70°LW | 50°～80° | 22° |
| SC1-N45S | C1 | 45°SW | 30°～60° | 31° |
| SC1-N55S | C1 | 55°SW | 30°～70° | 36° |
| SC1-N60S | C1 | 60°SW | 45°～70° | 39° |
| SC1-N70S | C1 | 70°SW | 50°～80° | 43° |
| SC2-N0L | C2 | 0°LW | -30°～30° | 0° |
| SC2-N45L | C2 | 45°LW | 30°～60° | 16° |
| SC2-N60L | C2 | 60°LW | 45°～70° | 20° |
| SC2-N70L | C2 | 70°LW | 50°～80° | 22° |
| SC2-N45S | C2 | 45°SW | 30°～60° | 31° |
| SC2-N55S | C2 | 55°SW | 30°～70° | 36° |
| SC2-N60S | C2 | 60°SW | 45°～70° | 39° |
| SC2-N70S | C2 | 70°SW | 50°～80° | 43° |
| SC3-N0L | C3 | 0°LW | -30°～30° | 0° |
| SC3-N45L | C3 | 45°LW | 30°～60° | 16° |
| SC3-N60L | C3 | 60°LW | 45°～70° | 20° |
| SC3-N70L | C3 | 70°LW | 50°～80° | 22° |
| SC3-N45S | C3 | 45°SW | 30°～60° | 31° |
| SC3-N55S | C3 | 55°SW | 30°～70° | 36° |
| SC3-N60S | C3 | 60°SW | 45°～70° | 39° |
| SC3-N70S | C3 | 70°SW | 50°～80° | 43° |
| SC4-N0L | C4 | 0°LW | -30°～30° | 0° |
| SC4-N45L | C4 | 45°LW | 30°～60° | 16° |
| SC4-N60L | C4 | 60°LW | 45°～70° | 20° |
| SC4-N70L | C4 | 70°LW | 50°～80° | 22° |
| SC4-N45S | C4 | 45°SW | 30°～60° | 31° |
| SC4-N55S | C4 | 55°SW | 30°～70° | 36° |
| SC4-N60S | C4 | 60°SW | 45°～70° | 39° |
| SC4-N70S | C4 | 70°SW | 50°～80° | 43° |
| SC5-N0L | C5 | 0°LW | -30°～30° | 0° |
| SC6-N0L | C6 | 0°LW | -30°～30° | 0° |
| SC7-N0L | C7 | 0°LW | -30°～30° | 0° |
| SC8-N0L | C8 | 0°LW | -30°～30° | 0° |
| SC8-N45L | C8 | 45°LW | 30°～60° | 16° |
| SC8-N60L | C8 | 60°LW | 45°～70° | 20° |
| SC8-N70L | C8 | 70°LW | 50°～80° | 22° |
| SC8-N45S | C8 | 45°SW | 30°～60° | 31° |
| SC8-N55S | C8 | 55°SW | 30°～70° | 36° |
| SC8-N60S | C8 | 60°SW | 45°～70° | 39° |
| SC8-N70S | C8 | 70°SW | 50°～80° | 43° |
| SC9-N0L | C9 | 0°LW | -30°～30° | 0° |
| SC9-N45L | C9 | 45°LW | 30°～60° | 16° |
| SC9-N60L | C9 | 60°LW | 45°～70° | 20° |
| SC9-N70L | C9 | 70°LW | 50°～80° | 22° |
| SC9-N45S | C9 | 45°SW | 30°～60° | 31° |
| SC9-N55S | C9 | 55°SW | 30°～70° | 36° |
| SC9-N60S | C9 | 60°SW | 45°～70° | 39° |
| SC9-N70S | C9 | 70°SW | 50°～80° | 43° |
2.矩陣探頭楔塊
| 型號 | 外殼型號 | 鋼中折射角 | 推薦掃查角度 | 楔塊角度 |
| SC1-N0L | C1 | 0°LW | -30°～30° | 0° |
| SC2-N0L | C2 | 0°LW | -30°～30° | 0° |
汕頭汕超CTS-PA22A相控陣超聲檢測儀/汕超CTS-PA22A上海如慶電子科技供應平臺
汕頭汕超CTS-PA22X型相控陣超聲系統/汕超CTS-PA22X上海如慶電子科技供應平臺
汕頭汕超CTS-2108PA型便攜式相控陣超聲檢測儀/汕超CTS-2108PA上海如慶電子科技供應平臺
汕頭汕超CTS-2009型TOFD多通道超聲檢測儀/汕超CTS-2009上海如慶電子科技供應平臺
汕頭汕超CTS-1008plus型TOFD成像超聲設備/汕超CTS-1008plus上海如慶電子科技供應平臺
汕頭汕超CTS-2008型便攜式多通道超聲探傷儀/汕超CTS-2008上海如慶電子科技供應平臺
汕頭汕超CTS-8006型六通道數字式超聲探傷儀/汕超CTS-8006上海如慶電子科技供應平臺
汕頭汕超CTS-04PC多通道超聲探傷卡/汕超CTS-04PC上海如慶電子科技供應平臺
汕頭汕超CTS-1010型數字式超聲探傷儀/汕超CTS-1010上海如慶電子科技供應平臺
汕頭汕超CTS-1008型數字式超聲探傷儀/汕超CTS-1008上海如慶電子科技供應平臺
汕頭汕超CTS-9002+型數字式超聲探傷儀/汕超CTS-9002+上海如慶電子科技供應平臺
汕頭汕超CTS-1003型數字式超聲探傷儀/汕超CTS-1003上海如慶電子科技供應平臺
汕頭汕超CTS-1002plus型數字式超聲探傷儀/汕超CTS-1002plus上海如慶電子科技供應平臺
汕頭汕超CTS-1002型數字式超聲探傷儀/汕超CTS-1002上海如慶電子科技供應平臺
汕頭汕超CTS-9002plus型數字式超聲探傷儀/汕超CTS-9002plus上海如慶電子科技供應平臺
汕頭汕超CTS-9002型數字式超聲探傷儀/汕超CTS-9002上海如慶電子科技供應平臺
汕頭汕超CTS-9003plus型數字超聲探傷儀/汕超CTS-9003plus上海如慶電子科技供應平臺
汕頭汕超CTS-9003型數字超聲探傷儀/汕超CTS-9003上海如慶電子科技供應平臺
汕頭汕超CTS-9008型陶瓷絕緣子數字超聲探傷儀/汕超CTS-9008上海如慶電子科技供應平臺
汕頭汕超CTS-8008型數字式超聲探傷儀/汕超CTS-8008上海如慶電子科技供應平臺
汕頭汕超CTS-8008plus型數字式超聲探傷儀/汕超CTS-8008plus上海如慶電子科技供應平臺
汕頭汕超CTS-26A型模擬超聲探傷儀/汕超CTS-26A上海如慶電子科技供應平臺
汕頭汕超CTS-26型模擬超聲探傷儀/汕超CTS-26上海如慶電子科技供應平臺
汕頭汕超CTS-23B型模擬超聲探傷儀/汕超CTS-23B上海如慶電子科技供應平臺
汕頭汕超CTS-23A型模擬超聲探傷儀/汕超CTS-23A上海如慶電子科技供應平臺
汕頭汕超CTS-23型模擬超聲探傷儀/汕超CTS-23上海如慶電子科技供應平臺
汕頭汕超CTS-22B型模擬超聲探傷儀/汕超CTS-22B上海如慶電子科技供應平臺
汕頭汕超CTS-22A型模擬超聲探傷儀/汕超CTS-22A上海如慶電子科技供應平臺
汕頭汕超CTS-22型模擬超聲探傷儀/汕超CTS-22上海如慶電子科技供應平臺
汕頭汕超CTS-1010H型鋼軌焊縫超聲探傷儀/汕超CTS-1010H上海如慶電子科技供應平臺
汕頭汕超CTS-9003J型鐵路超聲探傷儀/汕超CTS-9003J上海如慶電子科技供應平臺
汕頭汕超CTS-8005Aplus型系列鐵路超聲探傷儀/汕超CTS-8005Aplus上海如慶電子科技供應平臺
汕頭汕超CTS-65型數字化非金屬檢測儀/汕超CTS-65上海如慶電子科技供應平臺
汕頭汕超GT-2+型數字化鋼軌超聲探傷儀/汕超GT-2+上海如慶電子科技供應平臺
汕頭汕超CTS-8682超聲前置放大器/汕超CTS-8682上海如慶電子科技供應平臺
汕頭汕超CTS-8682A超聲前置放大器/汕超CTS-8682A上海如慶電子科技供應平臺
汕頭汕超CTS-8682B超聲前置放大器/汕超CTS-8682B上海如慶電子科技供應平臺
汕頭汕超CTS-8682C超聲前置放大器/汕超CTS-8682C上海如慶電子科技供應平臺
汕頭汕超CTS-8682D超聲前置放大器/汕超CTS-8682D上海如慶電子科技供應平臺
汕頭汕超CTS-8688四通道超聲前置放大器/汕超CTS-8688上海如慶電子科技供應平臺
汕頭汕超CTS-8688A四通道超聲前置放大器/汕超CTS-8688A上海如慶電子科技供應平臺
汕頭汕超CTS-8688B四通道超聲前置放大器/汕超CTS-8688B上海如慶電子科技供應平臺
汕頭汕超CTS-8688C四通道超聲前置放大器/汕超CTS-8688C上海如慶電子科技供應平臺
汕頭汕超CTS-8688D四通道超聲前置放大器/汕超CTS-8688D上海如慶電子科技供應平臺
汕頭汕超CTS-8077PR型脈沖發生接收儀/汕超CTS-8077PR上海如慶電子科技供應平臺
汕頭汕超CTS-8072PR型脈沖發生接收儀/汕超CTS-8072PR上海如慶電子科技供應平臺
汕頭汕超CTS-409電磁超聲測厚儀/汕超CTS-409上海如慶電子科技供應平臺
汕頭汕超CTS-400型測厚儀/汕超CTS-400上海如慶電子科技供應平臺
汕頭汕超CTS-400+型測厚儀/汕超CTS-400+上海如慶電子科技供應平臺
汕頭汕超CTS-608型便攜式渦流檢測儀/汕超CTS-608上海如慶電子科技供應平臺
汕頭汕超SCQcscan-1手動C成像掃查器/汕超SCQcscan-1上海如慶電子科技供應平臺
汕頭汕超SCQtofd-1 TOFD掃查器/汕超SCQtofd-1上海如慶電子科技供應平臺
汕頭汕超SCQtofd-2 TOFD掃查器/汕超SCQtofd-2上海如慶電子科技供應平臺
汕頭汕超SCQtofd-5 TOFD掃查器/汕超SCQtofd-5上海如慶電子科技供應平臺
汕頭汕超SCQtofd-3雙通道TOFD掃查器/汕超SCQtofd-3上海如慶電子科技供應平臺
汕頭汕超SCQtofd-4雙通道TOFD斜向掃查器/汕超SCQtofd-4上海如慶電子科技供應平臺
汕頭汕超SCQtofd-7管道縱縫掃查器/汕超SCQtofd-7上海如慶電子科技供應平臺
汕頭汕超SCQtofd-8雙通道TOFD掃查器/汕超SCQtofd-8上海如慶電子科技供應平臺
汕頭汕超SCQpa-1相控陣掃查器/汕超SCQpa-1上海如慶電子科技供應平臺
汕頭汕超SCQpa-2相控陣掃查器/汕超SCQpa-2上海如慶電子科技供應平臺
汕頭汕超SCQc1-1鋼軌焊縫用串列式掃查器/汕超SCQc1-1上海如慶電子科技供應平臺
汕頭汕超相控陣探頭/汕頭汕超相控陣探頭上海如慶電子科技供應平臺
汕頭汕超輪式相控陣探頭/汕頭汕超輪式相控陣探頭上海如慶電子科技供應平臺
汕頭汕超TOFD探頭/汕頭汕超TOFD探頭上海如慶電子科技供應平臺
汕頭汕超直探頭/汕頭汕超直探頭上海如慶電子科技供應平臺
汕頭汕超斜探頭/汕頭汕超斜探頭上海如慶電子科技供應平臺
汕頭汕超可拆式斜探頭/汕頭汕超可拆式斜探頭上海如慶電子科技供應平臺
汕頭汕超充水式探頭/汕頭汕超充水式探頭上海如慶電子科技供應平臺
汕頭汕超表面波探頭/汕頭汕超表面波探頭上海如慶電子科技供應平臺
汕頭汕超水浸式探頭/汕頭汕超水浸式探頭上海如慶電子科技供應平臺
汕頭汕超雙晶探頭/汕頭汕超雙晶探頭上海如慶電子科技供應平臺
汕頭汕超小徑管探頭/汕頭汕超小徑管探頭上海如慶電子科技供應平臺
汕頭汕超非金屬探傷用探頭/汕頭汕超非金屬探傷用探頭上海如慶電子科技供應平臺
汕頭汕超測厚探頭/汕頭汕超測厚探頭上海如慶電子科技供應平臺
汕頭汕超輪軸探傷用探頭/汕頭汕超輪軸探傷用探頭上海如慶電子科技供應平臺
汕頭汕超輪箍探頭/汕頭汕超輪箍探頭上海如慶電子科技供應平臺
汕頭汕超可變角探頭/汕頭汕超可變角探頭上海如慶電子科技供應平臺
汕頭汕超路軌探頭/汕頭汕超路軌探頭上海如慶電子科技供應平臺
汕頭汕超活塞探頭/汕頭汕超活塞探頭上海如慶電子科技供應平臺
相關產品
免責聲明
- 凡本網注明“來源：化工儀器網”的所有作品，均為浙江興旺寶明通網絡有限公司-化工儀器網合法擁有版權或有權使用的作品，未經本網授權不得轉載、摘編或利用其它方式使用上述作品。已經本網授權使用作品的，應在授權范圍內使用，并注明“來源：化工儀器網”。違反上述聲明者，本網將追究其相關法律責任。
- 本網轉載并注明自其他來源（非化工儀器網）的作品，目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責，不承擔此類作品侵權行為的直接責任及連帶責任。其他媒體、網站或個人從本網轉載時，必須保留本網注明的作品第一來源，并自負版權等法律責任。
- 如涉及作品內容、版權等問題，請?jiān)谧髌钒l(fā)表之日起一周內與本網聯系，否則視為放棄相關權利。
采購中心
