CTS-1020|上海如慶電子科技有限公司提供優質服務

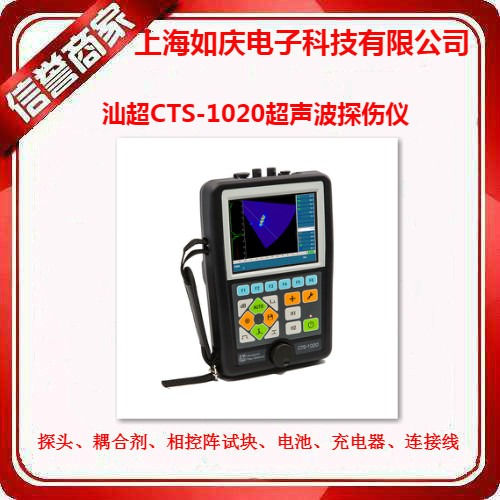

CTS-1020型數字超聲探傷儀，集成*的雙極性方波、方波激勵、尖波等三種激勵技術，性能穩定、輕巧便攜、操作方便、性價比高。儀器符合新容規TSG R0004-2009并兼容歐盟EN12668-1:2010標準設計要求。顯示屏采用業界先進的工業級TFT顯示屏（640x480），*勝任在室外和陽光直射的環境下工作。配備可長達6～8小時連續工作的高性能鋰電池，重量僅為1.3kg，適應在石油化工、壓力容器、電力、鐵路交通、等行業的移動或高空無損探傷作業現場中使用。

• 先進的電路設計確保能快速、準確的對缺陷回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性能得到有效的保證
• 先進的方波激勵、雙極性方波激勵技術對檢測高衰減材料或厚工件具有極jia的穿透力和信噪比；尖波激勵技術和可調節脈沖寬度、脈沖電壓、發射阻尼的方波技術在檢測薄工件和復合材料都具有較高的分辨率。
• FIR數字濾波技術信噪比更jia；探頭頻譜分析，能更好的分析探頭性能信息。
• 兼容歐標EN12668-1:2010設計；可長時間連續記錄和存儲，滿足新容規TSG R0004-2009的要求。
• 自動校準材料聲速、探頭延時、探頭K值；便捷的DAC,AVG曲線制作及應用。
• USB HOST 接口，可外接U盤，實現數據的轉存；可外接WIFI模塊實現與其他無線設備的通信。
• HDMI視頻輸出，滿足探傷和教學的演示需要。
• 內置北斗、GPS、LBS定位模塊，作業位置定位更加快捷準確。

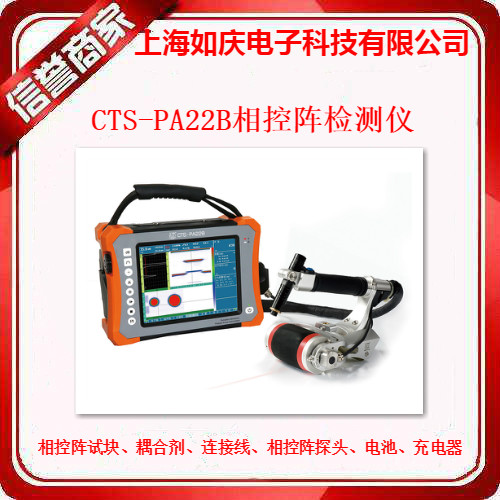

• 可外掛相控陣模塊，使得常規儀器具有和相控陣儀器一樣的*的相控檢測性能。
• 用戶定制：可定制輸入/輸出口模塊（同步觸發輸出，報警），可定制電容觸摸屏，可定制菜單快捷鍵。
• 人體工程學優化設計的結構及外觀，擁有多角度的支架和提手，重量約為1.3kg，內含電池和充電器，操作和攜帶極為便利。

衰減器誤差每12dB±1dB等效輸入噪聲≤80×10-9V/脈沖類型尖波、負方波、雙極性方波；發射電壓50～250V可調，步進50V工作方式單、雙阻尼400，80工作頻率0.6～20MHz增益0.0～110.0dB，步進0.1、1.0、2.0、6.0dB聲速范圍1000～10000m/s 連續可調 內置30個常用材料聲速值檢波方式正向、負向、全波、射頻（RF）閘門及報警器兩路閘門，可選：進波報警、失波報警、DAC曲線報警，報警信號為聲光報警；測量方式：峰值、前沿顯示屏5.7’TFT彩色液晶顯示屏，分辨率640×480脈沖移位-7.5～3000us探頭零值0～999.9us脈沖重復頻率25～800Hz 自動調節方式垂直線性誤差≤3%水平線性誤差≤0.2%靈敏度余量≥60dB（200Φ2平底孔，2.5P20，窄帶）分辨率≥36dB（5P14）,≥26dB（2.5P20）動態范圍≥32dB抑制（0～90）%不影響線性與增益電噪電平≤10%（鋼縱波，250mm）接口Q9接口；USB HOST；HDMI；相控陣模塊接口；編碼器接口電源大容量鋰電池，無記憶效應，可連續工作6～8小時；內置充電器；交流：220V超聲標準兼容EN12668-1標準；符合JB/T 10061-1999標準重量約1.3kg（含電池、內置充電器）體積（高×寬×厚）246mm×166mm×50mm

雙晶探頭

裝有兩個晶片的探頭，一個作為發射器，另一個作為接收器。又稱分割式探頭、或者聯合雙探頭。雙晶探 頭主要由插座、外殼、隔聲層、發射晶片、接收晶片、延遲塊等組成。

• 插座為電氣接口，通過探頭線連接到儀器上去。
• 鋁合金外殼起到支撐、保護、電磁屏蔽的作用。
• 超聲波聲束的發射由發射晶片完成。
• 接收晶片將工件中反射回來的聲束轉換成電信號。
• 發射晶片和接收晶片之間，貼合有隔聲層。
• 晶片被粘結在延遲塊上，改變兩個延遲塊之間的夾角，可獲得不同的焦距值。

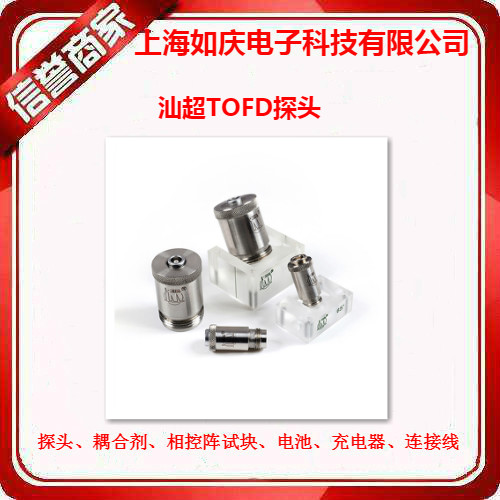

汕頭超聲TOFD探頭

我司推出高分辨率縱波探頭,產品性能指標達到guojixianjin水平（包括振蕩周期在一個半周期以內），特別適合TOFD檢測應用，滿足GB/T 23902-2009、JB/T4730 附錄、BS 7706等標準對TOFD探頭的性能要求。

性能：

探頭規格：

楔塊規格：

USB線

•
  USBX-9003

報警輸出線

•
  BJX-23

交叉網線

•
  TXX-1008

通信線

•
  TXX-8006
•
  TXX-9002

充電線

•
  CDX-6B
•
  CDX-6BJ
•
  CDX-CD6

交流電源線

•
  JLX-6B
•
  JLX-1008
•
  JLX-9002
•
  JLX-9003

直流電源線

•
  ZLX-6B
•
  ZLX-6BLJ
•
  ZLX-9002
•
  ZLX-9003
•
  ZLX-CD6

常用探頭線

‹›

• C5C5-1雙線
• C6Q9-2
• C9Q6Z-2
• C9Q6Z-2雙線
• C9Q9Z-2
• CC9Z-2
• ODC9Q9-2
• Q6C6-2
• Q6C6-2雙線
• Q9Q6-2
• Q9Q6-2雙線
• QQ9-2
• 探頭接口

適配器

•
  SPQ-1002
•
  SPQ-1008
•
  SPQ-8006

充電器

•
  CD-6B
•
  CD-13
•
  CD-16
•
  CD-17
•
  CD-18

電池

‹›

• DC-6B
• DC-6BL
• DC-13
• DC-16
• DC-17
