如何選用Krom燃?xì)鉁p壓閥VGBF系列的型號？

燃?xì)廨斉湎到y(tǒng)和工業爐燃燒控制系統往往少不了調壓閥設備。該設備一般安裝在燃?xì)庵鞴苈飞?，?duì)入口燃?xì)馄鸬綔p壓、穩壓作用。

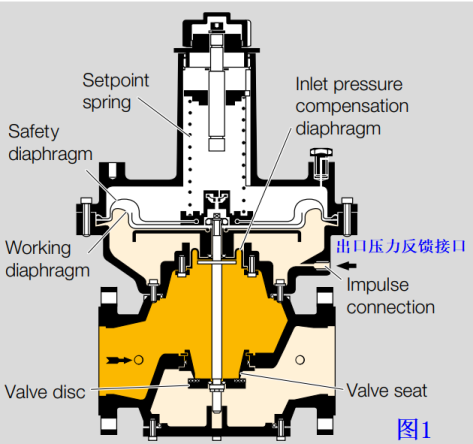

圖1為國內應用廣泛的Krom調壓閥結構原理圖

其工作原理為力平衡，減壓閥內置彈簧所產生的向下的壓力和出口氣體反饋回來的向上的壓力作用在閥內部工作膜片的正面和背面，兩個壓力的差會帶動閥板上下運動，當出口壓力＞彈簧力時，閥門關小，反之，閥門就會開大，當出口壓力等于彈簧設定壓力時，閥門保持不動，出口壓力恒定。

Krom調壓閥VGBF分為0.05MPa、0.1MPa、0.4MPa三個壓力等級。

選用調壓閥VGBF必須獲知以下數據：

1.介質組分（最差也要提供氣體類別）

2.最大入口壓力，低入口壓力

3.出口壓力

4.最大流量

5.溫度

VGBF調壓閥選型的主要工作就是依據上述條件確定所需壓力等級和通徑。

壓力等級確定比較簡單，只需依據最大入口壓力選擇相應等級即可。但需要注意的是當實際入口壓力處于較低等級時，不能盲目選擇高壓力等級的，以免當入口壓力進一步降低時影響流通能力且增大采購成本。這是因?yàn)閷?duì)于相同流量、相同通徑的調壓閥壓力等級越高其對應的壓力損失越大，價格也越高。

調壓閥通徑的選擇：

第一步，根據最大入口壓力和出口壓力計算出允許壓力差ΔP

第二步，依據給定流量在相應壓力等級的VGBF特性曲線上找到該流量與ΔP相交的點

第三步，該點右側第一條曲線所對應的通徑就是所需通徑

例1：

氣體類型：天然氣，流量Q = 1000 m3/h，入口壓力pu = 300 mbar，出口壓力pd = 100 mbar，壓力損失Δp = pu - pd = 200 mbar。
交叉點是 P1。
選擇下一個最大的公稱尺寸：DN80 型號為VGBF 80..05。

例2：

氣體類型：天然氣，流量Q = 1000 m3/h，入口壓力pu = 900 mbar，出口壓力pd = 100 mbar，壓力損失Δp = pu - pd = 800 mbar。

交叉點是 P1。
選擇下一個最大的公稱尺寸：DN80 型號為VGBF 80..10

例3：

氣體類型：天然氣，流量Q = 1000 m3/h，入口壓力pu = 2000 mbar，出口壓力pd = 100 mbar，壓力損失Δp = pu - pd =1900 mbar。
    交叉點是P1。
選擇下一個最大的公稱尺寸：DN80 型號為VGBF 80..40。
