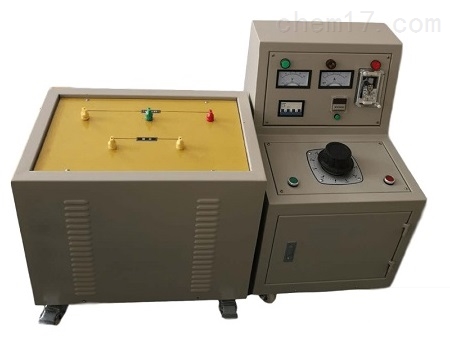

感應耐壓試驗裝置的工作原理及使用方法

是電力系統、發電廠、變電站、供配電網絡中對小容量電力變壓器、串級式高壓電壓互感器進行倍頻感應高壓試驗的基本設備之一。也可對各種低壓電子、儀表電源變壓器，電感線圈、電器線圈進行倍頻倍壓試驗，同時也可作為功率不大于1千瓦的倍頻電源用于某些特殊電器設備的供電或測試。

感應耐壓試驗裝置工作原理：

該裝置三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高。由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。當帶上（例如JCC-220型高壓串級式電壓互感器）負載時，其電流由感性變?yōu)槿菪?，由于功率因?shù)低的影響，使發生器的效率較低，一般只有20%左右。因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。

技術參數

1、容量:3~1000kVA。

2、輸入電壓:AC 380V 50HZ 三相。

3、輸出電壓:200~1000V 150HZ 單相。

4、輸出波形:正弦波 失真度小于2%。

5、負載特性:負載可以是阻性、感性、容性。

6、局部放電:全電壓下小于2PC。

感應耐壓試驗裝置使用方法

1. 帶調壓器(3kVA~10kVA)

1) 按接線圖連接、再根據被試品來調整過流保護電流值。

2) 使調壓器在zui低位置，合電源開關，零位指示燈亮，檢查是否缺相，啟動試驗臺。

3) 調節調壓器使三倍頻輸出的電壓達到試驗電壓，用示波器測量輸出電壓波形、頻率及輸出電壓值，使之達到試品的試驗要求。

4) 試驗完畢，調節調壓器使三倍頻輸出電壓為零，零位指示燈亮，再分閘。

5) 切斷電源，試驗結束。

2. 不帶調壓器(10kVA~1000kVA)

1) 按接線圖連線，再根據被試品來調整過流保護電流值。

2) 使電感在最高位，開電源開關，檢查是否缺相，啟動試驗臺。

3) 調節電感器手柄時電壓表升壓，當電流在zui低電流時即產生諧振，達到試驗電壓值，測量輸出電壓波形、頻率及輸出電壓值直到達到被試品的試驗電源要求。

4) 試驗完畢，調節電感手柄使達到最高位置。

5) 切斷電源開關，試驗結束。
