高精度三相電容電感測試儀操作說明

高精度三相電容電感測試儀，l測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞。

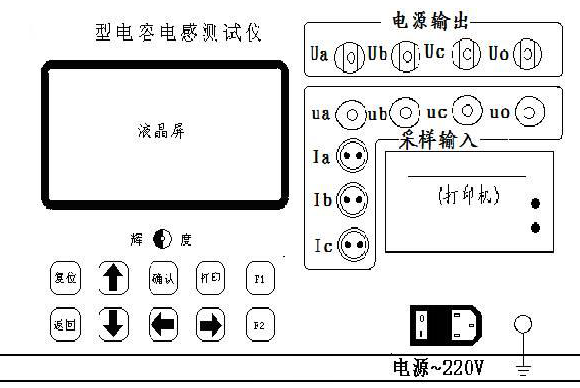

面板介紹：

Ua、Ub、Uc、Uo：測試線電源電壓輸出端；

ua、ub、uc、 uo :測試線采樣電壓引入端；

Ia、Ib、Ic：電流鉗接線引入端；

電源開關：接通和斷開交流電源；

        ：儀器接地端子

液 晶 屏：顯示操作提示及測量數據

鍵    盤：儀器各種功能的操作

打 印 機：打印各種測量數據

操作說明：

當高精度三相電容電感測試儀按要求接好測試線及電源線后，打開電源開關，液晶顯示開機界面，如下圖所示：

 延時兩三秒鐘后液晶顯示主菜單，如下圖所示：

注意事項：

1使用本儀器前請仔細閱讀使用說明書，檢查接線無誤、接地良好。

2高精度電流鉗為本儀器測量的關鍵部件，受損后對測試數據有很大的影響，在使用過程中需謹慎，要輕拿輕放，不能從高空掉落或者摔碰。

3在測量完畢并退出測量狀態后，關閉儀器電源，方可進行接線拆除。

4如出現無法解決的問題，請及時與本公司取得聯系。
