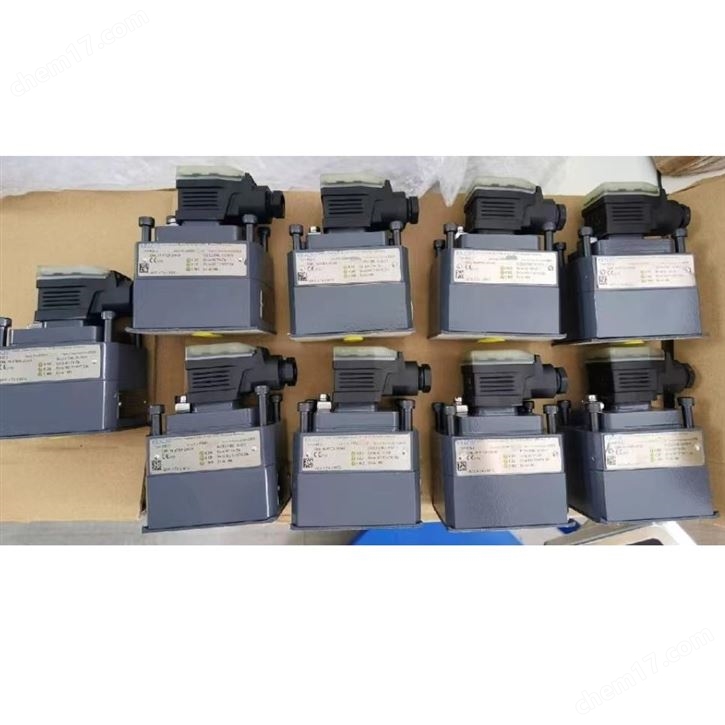

VC0.2K1F1P2SH德國KRACHT流量計介紹

VC0.2K1F1P2SH是一款德國KRACHT品牌旗下的一款齒輪式容積流量計，主要式用來監測液體的流量大小的。其精度可達到±0.3% ，壓力可達到480bar，溫度可以做到120°，150°或210°。根據不同的工況我也有不通的選擇，例如常規環境下的鑄鐵流量計，高溫環境下的鑄鐵流量計，還有超高溫防爆版本的不銹鋼流量計，如您有流量計的需求可以咨詢上海維特銳徐工，

KRACHT流量計優點

體積小，重量輕;運行時振動噪聲小;可測量粘度高達10000(Pa . s)的流體;其計量準確度高一般可達士0. 5%R，加非線性補償后可達士(0.1 %-士0.005 %)R的高精度，測量范圍度最高可達1000，1.

齒輪流量計有通用型、高壓型、，適用于各種清潔液體的流量測量。根據流量計的口徑大小，也允許流體中存在一定的小顆粒雜質。

KRACHT流量計測量原理

齒輪流量計是高精度測量體積流量的流量儀表，它的工作原理是正位移原理，介質的流動使齒輪轉動，齒輪的旋轉被2個非接觸式的檢脈沖器掃描，每一個齒產生一個脈沖，最終產生于流量成比例的頻率信號，進而得出流量值Q。

齒輪流量計加工精度高、安裝精密、分辨率高，齒輪流量計要求被測介質是潤滑性的，不能測量非潤滑的介質，如水。同時齒輪流量計不適用于含有固體顆粒的流體，如果被測液體介質中夾雜有氣體時，也會引起測量誤差。

KRACHT流量計功能：

VCA齒輪式流量計用于測量有一定潤滑性的介質，測量元件為一堆齒輪，由介質驅動。其測量原理類似齒輪馬達。

滑動軸承對齒輪提供軸向及徑向支撐，齒輪運動的信號通過上方非接觸式傳感器進行采集。

電氣特性：

測量通道數量      1（VCA2管式鏈接，可選2）  電源要求          P=0.6W

工作電壓          U=12-30VDC極化            輸出功率/通道     P=0.3W

脈沖振幅          U＞0.8U                   短路保護

具有對稱                                    保護級別    IP65DIN40050

輸出信號的脈沖波形      方波，只有VCA2有兩個傳感器可選

信號輸出          PNP（根據要求可采用NPN）
