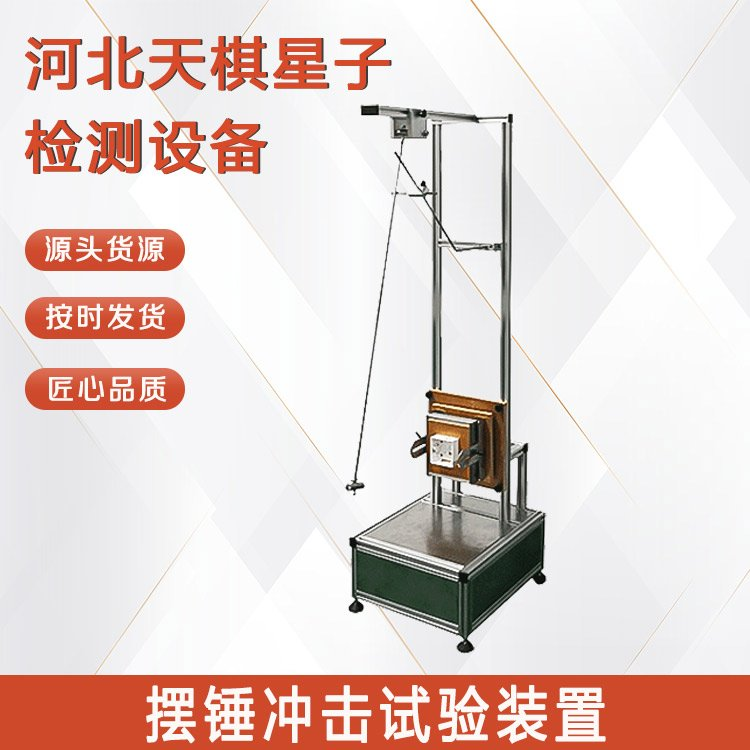

擺錘沖擊試驗裝置-電線電纜的試驗操作步驟

擺錘沖擊試驗裝置的試驗操作步驟需結合具體測試材料（如金屬、塑料、織物等）和對應的標準（如 GB/T 229、GB/T 8809 等），但核心流程圍繞 “試樣準備→設備檢查→參數設置→沖擊測試→數據記錄” 展開。以下是通用操作步驟，具體細節需根據材料類型調整：

一、試驗前準備

1、試樣制備與檢查

1.1根據測試標準要求制備試樣：（1）金屬材料：通常為夏比 V 型或 U 型缺口試樣（如 GB/T 229 規定，金屬試樣尺寸多為 10mm×10mm×55mm，缺口深度 2mm），需檢查缺口加工精度、表面無裂紋或損傷。（2）塑料薄膜：按 GB/T 8809 制備，試樣為圓形（直徑通常 38mm），確保表面平整、無氣泡或褶皺，厚度均勻。（3）織物：按 GB/T 3917.1 裁剪，試樣尺寸根據織物類型確定（如機織物為 100mm×63mm），需標記撕裂線。1.2記錄試樣信息：如材料牌號、厚度、加工批次、環境溫度（濕度）等，B要時進行狀態調節（如塑料試樣需在 23℃±2℃、50%±5% RH 環境中放置 4h 以上）。

2、設備狀態檢查

2.1檢查設備外觀：確認機身平穩（水平儀顯示臺面水平）、防護罩完好、擺錘無松動或變形，連接線纜無破損。2.2能量校準確認：若設備長期未使用或剛維修，需用標準能量塊校準（按 GB/T 3808 要求）。2.3輔助裝置檢查：如需低溫測試（如金屬低溫沖擊），提前啟動低溫箱，將試樣在規定溫度（如 - 40℃、-196℃）中保溫足夠時間（通?！?0min），確保試樣溫度穩定。

二、設備參數設置

1、選擇擺錘能量

根據試樣預估沖擊韌性選擇合適擺錘（如金屬高強度鋼選 300J 擺錘，塑料薄膜選 2.75J 擺錘），確保試樣斷裂吸收的能量在擺錘量程的 10%-80% 之間（避免能量過高導致設備過載，或過低導致數據誤差）。

2、調整擺錘角度與零點校準

2.1手動或電動抬升擺錘至規定初始角度（如金屬沖擊常用 150°，薄膜沖擊常用 90°），確認擺錘定位準確。2.2進行能量零點校準：釋放空擺（無試樣時），記錄擺錘沖擊后的回升能量，確?？諗[能量損失≤1%（若超標需檢查軸承潤滑或擺錘平衡）。

3、試樣夾持

3.1根據材料類型安裝對應夾具（如金屬用簡支梁支座，薄膜用環形夾具），確保夾具水平且無松動。3.2放置試樣：（1）金屬試樣：需對齊缺口與擺錘沖擊方向（缺口位于兩支座中間），夾持力適中（避免試樣變形或滑移）。（2）塑料薄膜：將試樣平整固定在環形夾具內，確保試樣中心與擺錘沖擊點對齊，無褶皺或張力過大。（3）織物：夾持時需保證撕裂線與擺錘刃口對齊，夾持邊緣無起毛。

三、沖擊測試操作

1、A全確認

1.1關閉防護罩，確保操作人員位于A全區域（防護罩未閉合時設備應無法啟動，觸發A全聯鎖）。1.2檢查緊急制動按鈕功能，確?？呻S時中斷試驗。

2、啟動沖擊程序

2.1通過設備控制面板（或計算機軟件）選擇測試模式（如單次沖擊、連續沖擊），確認參數（擺錘能量、試樣編號等）無誤。2.2釋放擺錘：按 “釋放” 按鈕，擺錘自由下擺沖擊試樣，記錄沖擊瞬間的能量變化（通過傳感器實時傳輸至系統）。2.3沖擊后，擺錘因慣性回升，設備自動記錄沖擊前總能量與沖擊后剩余能量（兩者差值即為試樣吸收的沖擊功）。

3、多組試樣測試

3.1同一批次試樣需測試 3-5 個平行樣（按標準要求），重復 “試樣夾持→沖擊測試” 步驟，確保數據重復性。3.2若測試低溫試樣，從低溫箱取出試樣后需在 10 秒內完成夾持與沖擊（避免溫度回升影響結果）。

四、試驗后處理

1、試樣檢查

1.1取出斷裂后的試樣，觀察斷裂形態（如金屬試樣是否W全斷裂、斷口是否有塑性變形；塑料薄膜是否呈韌性斷裂或脆性斷裂），記錄斷裂特征（B要時拍照存檔）。1.2若試樣未W全斷裂（如超硬材料），需記錄 “未斷裂”，該數據可能無效（需重新測試）。

2、數據記錄與計算

2.1設備自動顯示單個試樣的沖擊吸收功（J），根據材料類型計算衍生參數：（1）金屬材料：計算沖擊韌性（α_k = 沖擊功 / 試樣橫截面積，單位 kJ/m2）。（2）塑料薄膜：計算抗沖擊強度（以沖擊功表示，或按試樣厚度換算單位面積能量）。2.2記錄所有平行樣數據，計算平均值、標準差，剔除異常值（如偏差超過平均值 15% 的數值需復核）。

3、設備復位與清理

3.1測試結束后，將擺錘復位至初始位置并鎖定，關閉設備電源。3.2清理夾具上的試樣殘渣，檢查擺錘刃口是否磨損（若有缺口需更換），對運動部件（如軸承）添加潤滑油。

五、關鍵注意事項

1、不同材料的操作細節差異：例如金屬低溫沖擊需嚴格控制試樣溫度，織物撕裂測試需確保撕裂方向與擺錘運動方向一致。

2、A全優先：沖擊過程中嚴禁打開防護罩，避免試樣碎片飛濺或擺錘意外傷人。

3、數據Y效性：若設備顯示能量異常（如沖擊功超過擺錘量程 80%），需更換更G能量擺錘重新測試。

通過以上步驟，可規范完成擺錘沖擊試驗，確保測試結果的準確性與重復性，為材料力學性能評估提供可靠依據。要想了解更詳細的試驗操作步驟，可隨時聯系河北天棋星子檢測設備有限公司工作人員。
