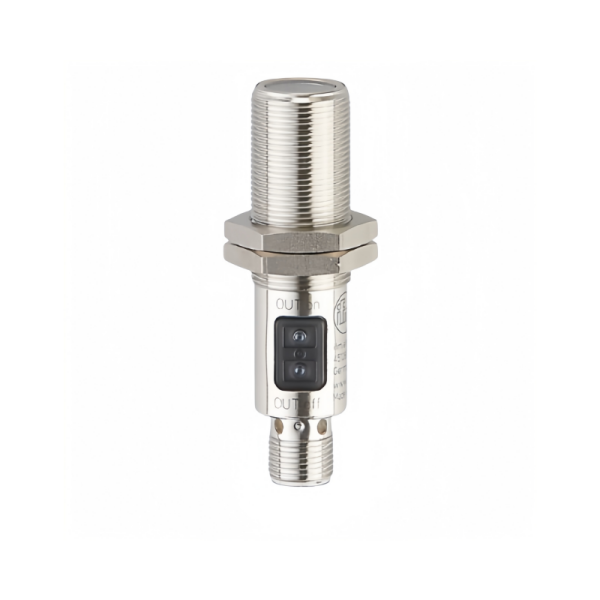

ifm易福門鏡面反射光電開關OGP200工作原理

核心機制：反射光路閉合觸發檢測

鏡面反射光電開關通過發射器、接收器與專用反射鏡協同工作，形成閉合光路。其核心原理可分為三個階段：

光發射階段

發射器（通常為紅外LED或激光二極管）發出調制光束（頻率范圍1kHz-100kHz），調制信號可抑制環境光干擾。例如，某型號采用38kHz方波調制，有效濾除日光、熒光燈等低頻噪聲。

光反射階段

光束照射到光滑表面（如鍍鉻金屬、專用反射鏡）時，發生鏡面反射（反射角=入射角）。反射鏡需滿足高反射率（≥90%）和低散射特性，確保光線以特定角度返回接收器。例如，直徑80mm的鋁制反射鏡在5米距離下可保持95%反射效率。

光接收階段

接收器（光電晶體管或光敏二極管）捕獲反射光，將其轉換為電信號。當反射光強度超過預設閾值時，內部電路觸發輸出信號變化（如從高電平跳變?yōu)榈碗娖剑?/p>

光路構建

發射器設計

波長選擇：常用紅外光（850nm-940nm），兼具穿透性和抗干擾性。例如，在粉塵環境中，紅外光比可見光更不易被散射。

光束發散角：典型值為3°-10°，窄光束可提升檢測距離，但需更精確的光路校準。例如，某型號采用5°發散角，在10米距離下光斑直徑僅0.87米。

光電傳感器型號列舉

OGH500

OGP500

OGT500

OGH200

OGP200

OGT200

OGE500

OGS500

OGP201

OGS200

反射鏡配置

材質與表面處理：優先選用鍍鉻金屬或?qū)Ｓ梅瓷溏R，表面粗糙度Ra≤0.1μm。例如，某型號反射鏡采用真空鍍鋁工藝，反射率達98%。

安裝角度：反射鏡需與發射器光軸垂直，偏差需控制在±1°內。例如，在5米檢測距離下，1°偏差會導致光斑偏移8.7cm，可能引發檢測失效。

接收器優化

視場角匹配：接收器視場角需略大于發射光束發散角，確保反射光有效捕獲。例如，發射光束發散角為5°，接收器視場角可設為7°。

濾光片應用：在接收器前端加裝與發射波長匹配的窄帶濾光片（帶寬±10nm），可抑制90%以上環境光干擾。

信號轉換

光電流生成

接收器將反射光轉換為光電流，其強度與反射光功率成正比。例如，在10米檢測距離下，反射光功率可能低至0.1μW，需采用高靈敏度接收器（如響應度0.6A/W的光敏二極管）。

信號放大與濾波

光電流經跨阻放大器轉換為電壓信號，再通過帶通濾波器（中心頻率與調制頻率一致）提取有效信號。例如，對于38kHz調制信號，濾波器帶寬可設為36kHz-40kHz。

閾值比較與輸出

放大后的信號與預設閾值比較，當信號強度超過閾值時，觸發輸出電路狀態變化。例如，某型號采用滯回比較器，回差電壓為0.5V，可避免信號抖動導致的誤觸發。
