隨著電子設備向小型化、高性能化方向發展，QFN（Quad Flat No-lead）封裝器件因其優異的電氣性能、散熱能力和緊湊的結構尺寸，在高速、微波及高密度電子組裝領域得到了廣泛應用。然而，QFN器件的特殊封裝結構也帶來了諸多組裝工藝挑戰，如超細間距焊盤橋連、散熱焊盤空洞以及側面焊點爬錫高度不足等問題，這些缺陷直接影響產品的可靠性和使用壽命。

科準測控小編團隊通過深入研究QFN器件組裝工藝缺陷的形成機理，結合行業標準要求，提出了一套系統的缺陷預防措施和測試方法。本文首先分析QFN器件的結構特點和組裝工藝原理，然后針對典型組裝缺陷進行機理分析，并提出相應的工藝優化方案。特別介紹了采用Alpha w260推拉力測試機進行焊點可靠性評估的方法和流程，為QFN器件的組裝質量控制和可靠性測試提供技術參考。

一、原理與標準

QFN器件組裝工藝的核心在于"面-面"焊接結構的形成，其原理涉及焊膏印刷、貼片精度控制、再流焊溫度曲線優化等多個環節。根據IPC-7093《QFN及其他無鉛底部端子元件設計與組裝工藝實施》標準要求，QFN器件的焊點質量評估主要包括三個方面：電氣連接可靠性、機械連接強度和散熱性能。

對于焊點機械強度的測試，行業普遍采用推拉力測試方法，通過測量焊點在不同方向上的力學性能來評估其可靠性。

二、測試相關標準

IPC-9701《表面貼裝焊點性能測試方法與鑒定要求》和JESD22-B117《焊球剪切測試》等標準為QFN焊點力學測試提供了規范指導。

三、測試儀器

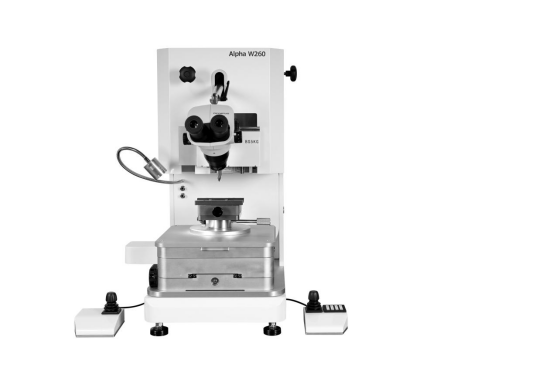

1、Alpha w260推拉力測試機

1、設備特點

高精度：全量程采用自主研發的高精度數據采集系統，確保測試數據的準確性。

功能性：支持多種測試模式，如晶片推力測試、金球推力測試、金線拉力測試以及剪切力測試等。

操作便捷：配備專用軟件，操作簡單，支持多種數據輸出格式，能夠wan美匹配工廠的SPC網絡系統。

2、多功能測試能力

支持拉力/剪切/推力測試

模塊化設計靈活配置

3、智能化操作

自動數據采集

SPC統計分析

一鍵報告生成

4、安全可靠設計

獨立安全限位

自動模組識別

防誤撞保護

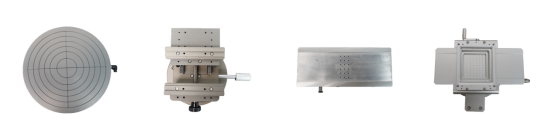

5、夾具系統

多種規格的剪切工具（適用于不同尺寸焊球）

鉤型拉力夾具

定制化夾具解決方案

四、測試流程

1、樣品準備：按照標準組裝工藝制備QFN測試樣品，確保工藝參數與實際生產一致

2、測試參數設置：

測試模式選擇（推力/拉力）

測試速度設定（通常為100-500μm/s）

測試高度校準（確保工具頭與焊點接觸位置準確）

3、測試執行：

使用適當的工具頭對QFN焊點施加力

實時記錄力-位移曲線

觀察焊點失效模式（界面斷裂、焊料斷裂等）

4、數據分析：

計算最大破壞力值

分析失效模式與工藝缺陷的關聯性

評估焊點可靠性水平

結果判定：將測試數據與標準要求或歷史數據進行對比，判定焊點質量是否合格
