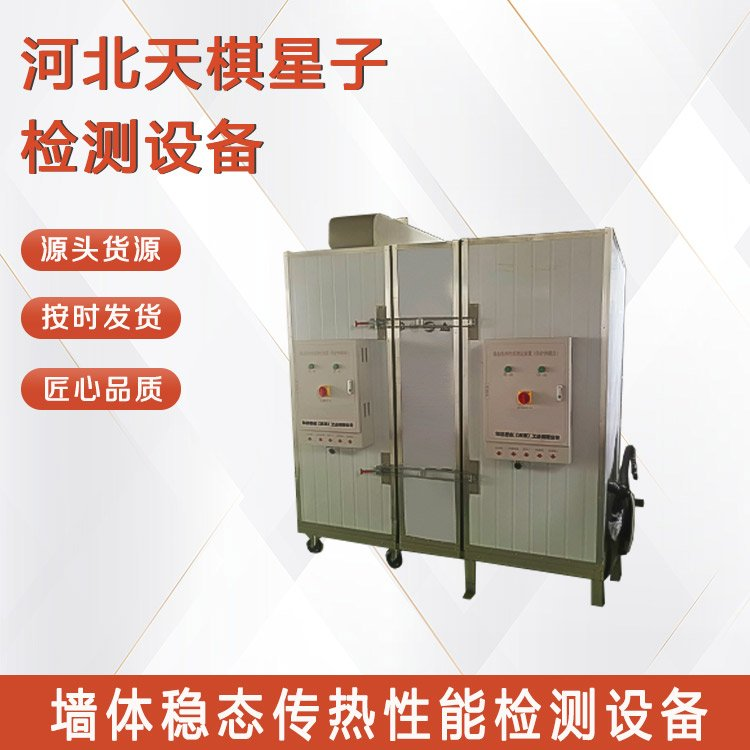

墻體穩態傳熱性能檢測設備的試驗操作步驟

墻體穩態傳熱性能檢測設備的試驗操作需嚴格遵循國家標準（如 GB/T 34343-2017《建筑圍護結構穩態傳熱性能檢測方法 熱流計法》），核心目標是通過J準控制檢測條件、規范操作流程，確保獲取符合 “穩態條件” 的Y效數據，Z終計算墻體傳熱系數（K值）。以下是詳細試驗操作步驟：

一、試驗準備階段

1、技術資料收集與現場勘查

1.1明確檢測墻體的基本信息：類型（外墻、分戶墻等）、構造層次（如基層、保溫層、飾面層）、尺寸及所在位置（朝向、樓層）。1.2勘查現場環境：排查是否存在顯著熱干擾源（如空調外機、暖氣片、陽光直射區域、通風口），確保測點遠離熱橋（如門窗洞口、梁柱邊緣），距離墻體邊緣≥0.5m。1.3確認檢測周期內的天氣條件：優先選擇室外溫度波動較小的時段（如陰天或夜間），避免強風、暴雨等J端天氣影響穩態條件。

2、設備檢查與校準確認

2.1檢查核心設備狀態：熱流傳感器（外觀無破損、引線完好）、溫度傳感器（Pt100 或熱電偶，精度符合 ±0.1℃要求）、數據采集主機（電量充足、顯示屏正常、存儲功能完好）。2.2核查校準證書：確保傳感器和主機在法定計量機構的校準Y效期內（通常校準周期為 1 年），校準項目覆蓋量程內關鍵點位。

二、測點布置與傳感器安裝

1、測點數量與位置確定

1.1按標準要求布置測點：每個獨立檢測單元（如同一面外墻）的測點數量≥3 個，測點均勻分布在墻體代表性區域（避開局部缺陷或干擾區）。1.2標記測點位置：用記號筆在墻面標記傳感器安裝中心點，確保熱流傳感器與溫度傳感器的安裝位置對應（熱流傳感器覆蓋墻面溫度測點）。

2、熱流傳感器安裝

2.1清潔墻面：用干布擦拭測點區域，Q除灰塵、油污，確保墻面平整（若局部不平整，可鋪墊薄型導熱硅膠墊填充間隙）。2.2固定傳感器：熱流傳感器采用薄型設計（厚度≤3mm），用高溫膠帶或磁性吸盤緊密貼合墻面，確保傳感器與墻面無空氣間隙（間隙會引入額外熱阻，導致測量誤差）。注意傳感器的熱流方向標識（需與實際傳熱方向一致，如外墻檢測時 “室外側” 朝向室外）。

3、溫度傳感器安裝

3.1墻面溫度傳感器：緊貼熱流傳感器的內、外側表面（或?qū)?yīng)墻面位置），用膠帶固定，確保與墻面緊密接觸，避免暴露在空氣中。3.2空氣溫度傳感器：室內、外空氣溫度傳感器需分別置于檢測墻體附近的空氣環境中（距離墻面≥0.5m，避免受墻面輻射影響），室外傳感器需加裝遮陽、防雨罩，防止陽光直射或雨淋；室內傳感器需避開熱源（如燈具、電器）和氣流擾動（如空調出風口）。

三、設備連接與參數設置

1、電路連接與檢查

1.1連接傳感器與主機：按設備說明書將熱流傳感器、溫度傳感器的引線通過屏蔽線纜接入數據采集主機的對應接口，確保接線牢固、無松動（屏蔽層需單端接地，減少電磁干擾）。1.2通電測試：開啟主機電源，檢查各傳感器信號是否正常（熱流、溫度數值顯示穩定，無跳變或異常值），若存在信號異常，需重新檢查接線或更換傳感器。

2、檢測參數設置

2.1采樣間隔：根據穩態監測需求設置，通常為 1~10 分鐘 / 次（推薦 5 分鐘，兼顧數據密度與存儲容量）。2.2穩態判定閾值：按標準預設穩態條件 —— 連續 12~24 小時內，熱流密度波動≤±5%，且墻體兩側溫差（ΔT）波動≤±5%。2.3數據存儲設置：確認主機存儲路徑，開啟自動存儲功能，確保數據無間斷記錄。

四、環境控制與穩態監測

1、檢測環境控制

1.1室內環境穩定：關閉檢測區域的門窗，避免自然通風或強制通風（如空調、風扇），保持室內溫度相對穩定（波動≤±1℃/h）；若為分戶墻檢測，需確保兩側房間溫度差異穩定（通?！?℃）。1.2室外干擾隔離：室外測點區域若有強風，可搭建臨時防風屏障（低導熱材料），減少氣流對墻面熱交換的影響；避M檢測期間墻面被陽光直射（可遮擋或選擇夜間檢測）。1.3記錄環境參數：同步記錄檢測期間的室外風速、日照強度、室內外溫濕度等，作為數據修正的依據（如風速＞0.5m/s 時需評估對熱流的影響）。

2、穩態條件監測與判定

2.1實時觀察數據：通過主機顯示屏或配套軟件實時監控?zé)崃髅芏取γ鏈夭?、空氣溫差的變化曲線，記錄數據波動情況。2.2滿足穩態要求：當連續 12~24 小時內，熱流密度波動≤±5% 且溫差波動≤±5% 時，判定達到穩態條件，可停止監測；若未滿足，需延長監測時間（Z長不超過 72 小時），直至穩態達成。2.3異常處理：若出現傳感器脫落、數據跳變、電源故障等異常，需立即停機檢查，排除故障后重新開始監測（需重新計算穩態持續時間）。

五、數據記錄與處理

1、原始數據采集

1.1導出完整數據：穩態達成后，通過 UsB、藍牙或數據線將主機存儲的原始數據（含熱流、各溫度測點數值、采樣時間）導出至計算機，格式為 Excel 或 CSV。1.2記錄關鍵信息：同步記錄檢測日期、時間、墻體信息、測點位置、環境參數（風速、日照、室內外溫度）、設備型號及校準信息等，作為報告依據。

2、數據計算與Y效性判定

2.1計算傳熱系數：根據穩態階段的Y效數據，按公式 計算（為穩態熱流密度平均值，為墻體兩側平均溫差）。2.2數據Y效性檢查：剔除異常值（如因干擾導致的瞬時跳變數據），確保參與計算的數據均來自穩態持續階段；若穩態持續時間不足或數據波動超閾值，需判定檢測無效并重新試驗。

六、試驗收尾與報告編制

1、設備拆除與現場整理

1.1A全拆除設備：關閉主機電源，斷開傳感器接線，小心拆除熱流傳感器和溫度傳感器（避免損壞傳感器），清理墻面殘留膠帶或痕跡。1.2設備收納：將傳感器、主機、線纜等按規范收納，檢查設備完好性，為下次使用做準備。

2、檢測報告編制

2.1報告內容需符合標準要求：包括工程概況、檢測依據（如 GB/T 34343-2017）、設備信息、測點布置圖、穩態數據曲線、計算過程、傳熱系數結果、環境影響分析及結論等。2.2報告審核：確保數據記錄完整、計算無誤、結論明確，經檢測人員和審核人員簽字后歸檔。

七、關鍵注意事項

1、傳感器安裝的緊密性是核心：熱流傳感器與墻面的空氣間隙會顯著增大測量誤差，需嚴格控制安裝質量。

2、穩態條件是結果Y效性的前提：務必確保熱流和溫差波動滿足標準閾值，避免因急于結束試驗導致數據無效。

3、環境干擾需全程控制：檢測期間需持續監測室內外環境變化，B要時采取隔離措施，減少外界干擾對穩態的破壞。

八、總結

通過以上規范操作，可確保墻體穩態傳熱性能檢測結果的準確性和可靠性，為建筑節能評估、保溫工程質量驗收提供科學依據。要想了解更詳細的試驗操作步驟，可隨時聯系河北天棋星子檢測設備有限公司工作人員。
