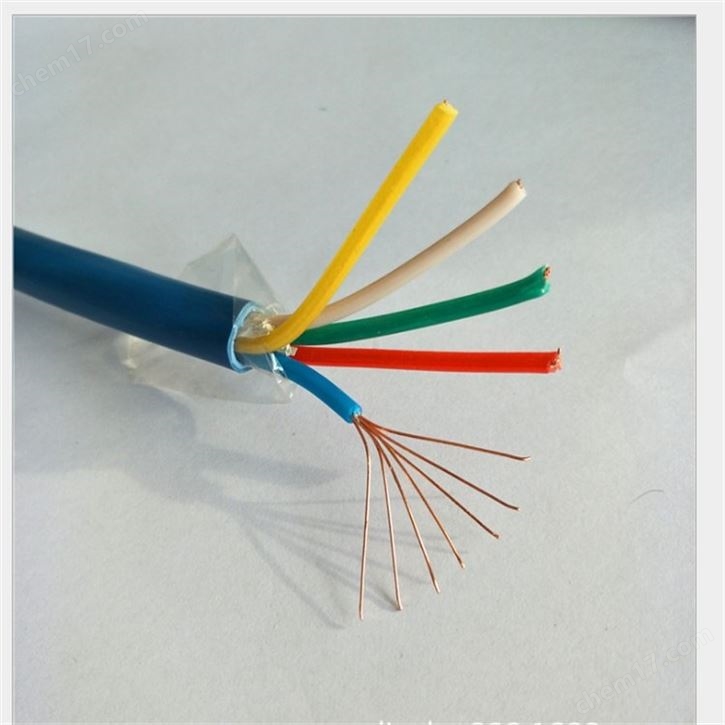

一、鎧裝電纜四線接地的核心問題與危害

鎧裝電纜多用于電力傳輸或工業場景，其金屬鎧裝層需可靠接地以屏蔽電磁干擾并保障安全。但四線系統（如三相四線制）中接地不當易引發以下問題：

1. 接地不良發熱：鎧裝層未有效接地時，感應電流積聚會導致局部過熱。實測數據顯示，當接地電阻＞4Ω時，溫升可能超過30℃（參考GB/T 12706-2020）。

2. 絕緣擊穿風險：鎧裝層與線芯間絕緣破損后，若接地失效，電壓可能擊穿外護套。標準要求絕緣電阻≥10MΩ（依據IEC 60502-2），否則需更換電纜。

3. 電磁干擾加?。憾嘈倦娎|中未接地鎧裝層會耦合高頻噪聲，影響信號傳輸，尤其在變頻器應用中需雙端接地以降低干擾（推薦接地線截面積≥25mm2）。

二、標準化接地方案與施工要點

根據IEEE 575-2014及國內DL/T 401規范，四線系統接地需分場景處理：

1. 單端接地

- 適用場景：長度＜50m的短距離線路或無強電磁干擾環境。

- 操作規范：僅在配電柜側將鎧裝層通過銅編織帶（截面積≥16mm2）接至接地排，另一端懸空并做絕緣密封。

2. 雙端接地

- 適用場景：長距離（＞50m）或存在變頻器、雷擊風險區域。

- 關鍵參數：兩端接地電阻差值應＜1Ω，避免環流；接地線推薦采用鍍錫銅帶（30×3mm規格）。

3. 特殊處理

- 交叉互聯接地：用于高壓電纜（如10kV以上），每段鎧裝層分段接地后通過互聯箱平衡電位，分段長度通常為300-500m（參考GB 50217-2018）。

三、典型故障案例與排查流程

某化工廠因鎧裝電纜接地線虛接導致電機燒毀，經檢測發現：

- 故障點接地電阻達8.6Ω（遠超標準4Ω限值）；

- 鎧裝層與接地端子接觸面存在氧化層（處理后電阻降至0.5Ω）。

排查步驟：

1. 使用兆歐表測試絕緣電阻（＜2MΩ時報警）；

2. 用微歐計測量接地回路電阻（需＜1Ω）；

3. 紅外熱像儀掃描鎧裝層溫度異常點。

四、維護建議與工具選型

- 定期檢測：每半年測量一次接地電阻，雨季前需復測；

- 工具推薦：

總結：鎧裝電纜接地是系統工程，需結合電纜類型、環境及負載特性選擇方案。施工時嚴格遵循“清污、緊固、防腐蝕”三原則，可降低90%以上接地故障（數據來源：CIGRE 2019報告）。
