粉塵爆炸性低著火溫度測試判定的測試方法

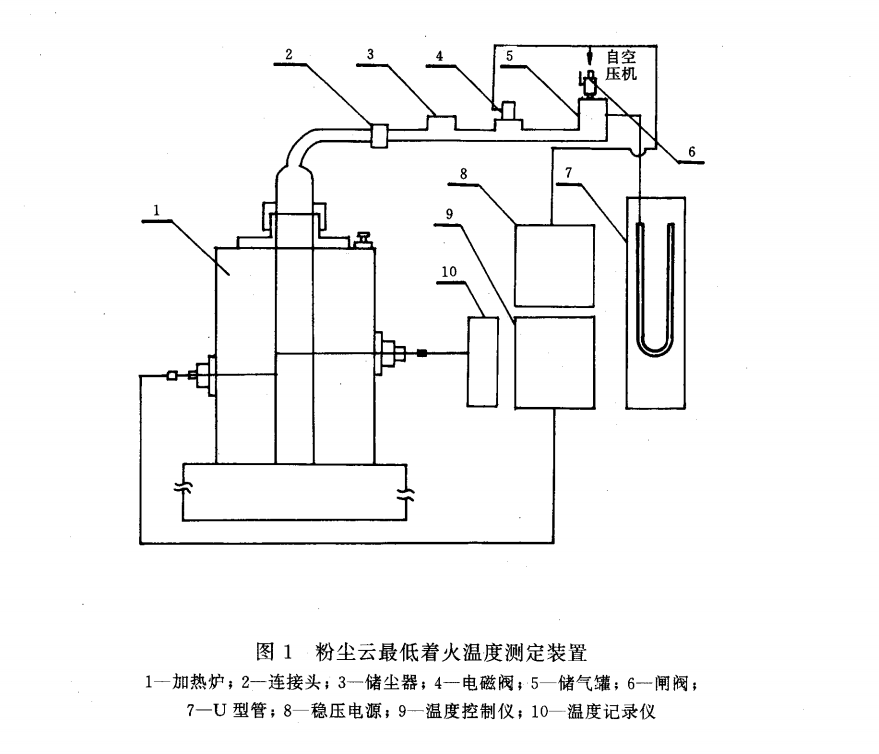

稱量0.1g的粉塵裝入儲塵器中,將加熱爐溫度調到500℃,并將儲氣室氣壓調到10kPa。打開電磁閥,將粉塵噴入加熱爐內。如果未出現(xiàn)著火,則以50℃的步長升高加熱爐溫度,重新裝入相同質量的粉塵進行實驗,直至出現(xiàn)著火或加熱爐溫度達到700℃為止。

一旦出現(xiàn)著火,則改變粉塵的質量和噴粉壓力,直到出現(xiàn)劇烈的著火。然后,保持粉塵質量和噴粉壓力不變,以20℃的步長降低加熱爐的溫度進行實驗,直至10次實驗均未出現(xiàn)著火。如果在300℃時仍出現(xiàn)著火,則以10℃的步長降低加熱爐的溫度。當實驗到未出現(xiàn)著火時,改變粉塵質量和噴粉壓力,取下一個溫度值。實驗過程中粉塵質量和噴粉壓力根據(jù)具體實驗需要進行調整,以研究粉塵濃度、噴粉壓力對z低著火溫度的影響。

北京鑫生卓銳科技有限公司研發(fā)生產(chǎn)供應ZR-FCY-8A型粉塵云z低著火溫度測試儀

本儀器用于測試可燃粉塵的z低著火溫度，評價粉塵云自燃的潛在爆炸危險性。用于測試粉塵云在特定加熱環(huán)境下發(fā)生著火敏感度的測試儀器。

主要用于鋁粉、鋅粉、塑料粉末、有機合成藥品的中間體、小麥粉、糖、木屑、染料、膠木灰、奶粉、茶葉粉末、煙草粉末、煤塵、植物纖維塵等生產(chǎn)加工場所的粉塵爆炸性評估，測定粉塵云的z低著火溫度。

粉塵爆炸性低著火溫度測試判定的數(shù)據(jù)處理

噴粉后,加熱爐管下端若有火焰噴岀或火焰滯后噴出,則判為著火;若只有火星而沒有火焰,則判為未著火。按照國際電工委員會測試標準,工業(yè)實際中應用的粉塵云z低著火溫度值應在實驗測試數(shù)據(jù)的基礎上加以校正,如所測粉塵云z低著火溫度為T(min test),則國際電工委員會規(guī)定的著火溫度按下式計算：

若T(min test)>300℃,則T(min IEC)=T(min test)-20℃

若T(min test)<300℃,則T(min IEC)=T(min test)-10℃
