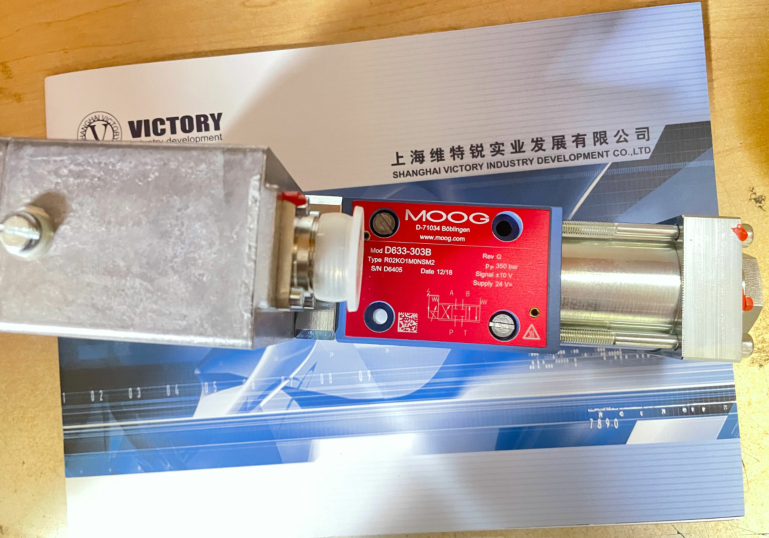

MOOG D633-303B是穆格（MOOG）公司研發的一款高性能直動式電液伺服閥，采用雙級電液伺服控制架構，集成了力矩馬達、噴嘴擋板閥與液壓放大器，能夠?qū)⑽⑷醯碾娦盘栟D(zhuǎn)換為高精度的液壓輸出。該閥具備動態響應快、控制精度高、抗污染能力強等特點，廣泛應用于航空航天、冶金機械、液壓試驗臺等對控制性能要求嚴苛的工業場景。

一、核心技術特點

直動式驅動結構

采用永磁線性力馬達直接驅動閥芯，無需外部先導油源，支持雙向位移控制，克服了傳統比例電磁閥單向驅動的局限。這種設計減少了中間傳動環節，響應速度提升30%以上，階躍響應時間低至15ms，部分優化型號可達5ms，特別適合需要快速動態調整的場景。

閉環控制與高精度

集成閉環閥芯位置控制電路板與脈寬調制（PWM）驅動技術，確保閥芯位移與輸入電流呈線性關系。其分辨率≤0.1%，滯環≤0.3%，在低壓差（1-5bar）下仍能保持穩定流量輸出，滿足精密位移、速度控制需求，如半導體設備的微進給系統。

抗污染與可靠性

閥體采用高強度馬氏體不銹鋼（如AISI 440C），經精密研磨與表面硬化處理，耐磨性提升3倍。閥芯-閥套配合間隙小于1μm，泄漏量低于0.1L/min，內置10μm過濾級濾芯，耐受NAS 6級污染度液壓油，延長維護周期。工作溫度范圍覆蓋-40℃至+120℃，內置溫度補償模塊保障環境下的穩定性。

寬工況適應性

額定流量范圍為5至100L/min（節流邊壓差35bar時），最大操作壓力達350bar，頻響特性頻寬可達150Hz，滿足高壓、高頻響需求。通過MIL-STD-810G振動沖擊測試，可承受20g沖擊與10Hz至2000Hz的振動，適應惡劣工業環境。

二、典型應用場景

精密機床

在坐標鏜床、電火花成型機的伺服進給系統中，控制工作臺微米級位移，保證加工精度達0.001mm。

航空航天測試

用于小型風洞實驗設備的氣流調節、飛行器零部件疲勞測試臺的負載模擬，提供高頻響的力/位移控制。

醫療器械

CT機的旋轉臺驅動、核磁共振設備的梯度磁場液壓控制中，憑借低噪音（≤55dB）和微振動特性，確保設備運行穩定性。

自動化生產線

機器人焊接手臂的姿態控制、精密裝配設備的壓力調節中，快速響應指令，實現動作重復定位精度≤±0.02mm。

冶金與注塑成型

在鋼鐵冶金的高壓液壓系統中，或注塑吹塑成型的材料試驗中，承受高溫、高壓環境，保障長期穩定運行。

三、技術參數與規格

額定流量：5-100L/min（節流邊壓差35bar時）

最大操作壓力：350bar

頻響特性：頻寬150Hz，階躍響應時間≤15ms

分辨率與滯環：最小可控流量0.1L/min，滯環低于0.3%

工作溫度：-40℃至+120℃

抗污染等級：NAS 6級（內置濾芯）

電氣連接：支持±10V、4-20mA等控制信號，可選配集成式或獨立電子放大器

安裝標準：符合ISO 4401-03/05標準
