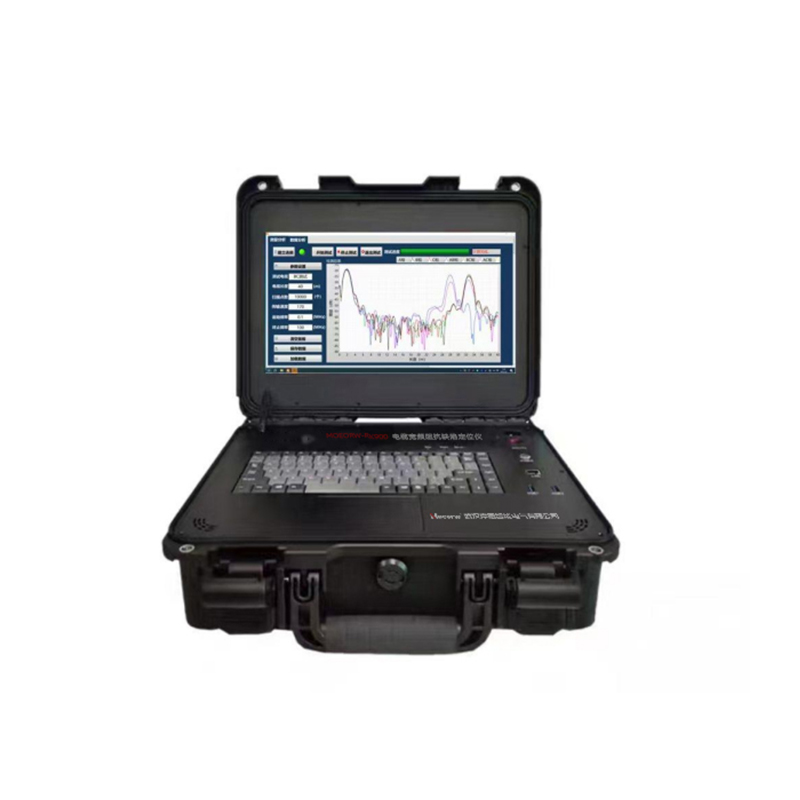

一、電纜寬頻阻抗缺陷定位儀的產品簡介

這是一款自帶可充電電池的便攜式儀器，屬于無損測試系統，通過自行開發的電纜寬頻阻抗缺陷定位分析儀測試軟件與硬件的結合，該系統對電纜局部缺陷及中間接頭具有較高的識別靈敏度和定位精度。采用頻域測量原理，通過入射信號(一段頻率步長一定的正弦線性掃頻信號)在阻抗不連續點處發生反射，通過在發射端對反射波(或者是由入射波和反射波疊加構成的駐波)進行分析，再根據電纜的傳播速度計算電纜阻抗不連續點的位置。

二、電纜寬頻阻抗缺陷定位儀的功能特點

（1）實現無損檢測，有效檢測距離長，定位精度高，大幅減少人工及運維成本;

（2）檢測速度快，單次測試時間不超過1分鐘,極大提高電纜檢修效率;

（3）可完成電纜測距和中間接頭缺陷定位，對無臺賬信息的電纜也可有效完成檢測;

（4）可檢測因受潮、過熱、外力破壞、化學、輻照、水樹等厘米級微小缺陷；

（5）操作簡單，用戶體驗好，可針對不同工況設置參數，一鍵完成檢測及定位；

（6）專業的售后服務團隊，提供點對點的遠程技術支持；

（7）產品體積小，堅固耐用，便于攜帶，續航時間長。

適用范圍

（1）可識別由受潮、過熱、外力破壞、化學、輻照、水樹等原因形成的局部缺陷。

（2）可測量電纜的長度，并且確定局部缺陷所在位置。

（3）可高靈敏度地定位電力電纜中間接頭，并且對其是否受潮進行診斷。

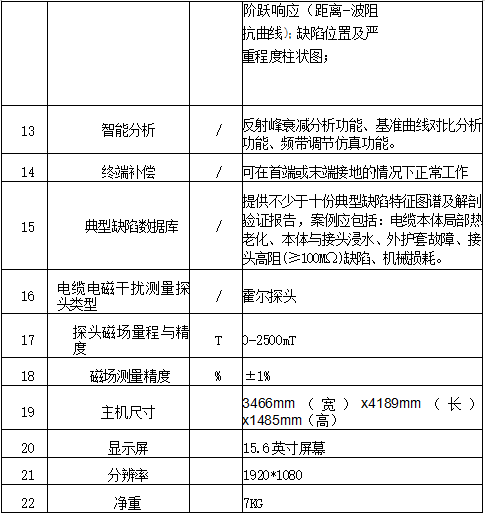

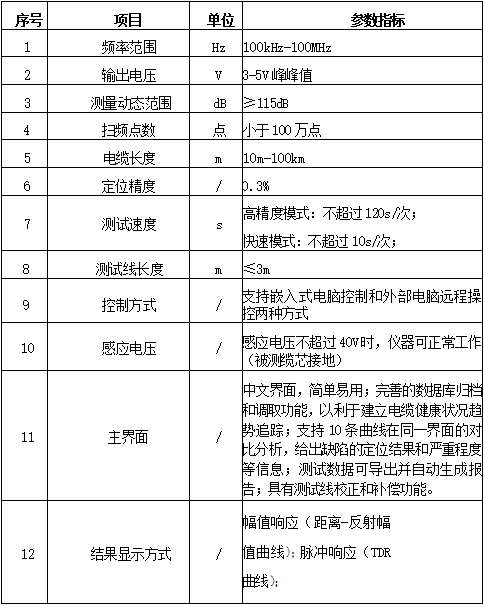

三、電纜寬頻阻抗缺陷定位儀的技術參數
