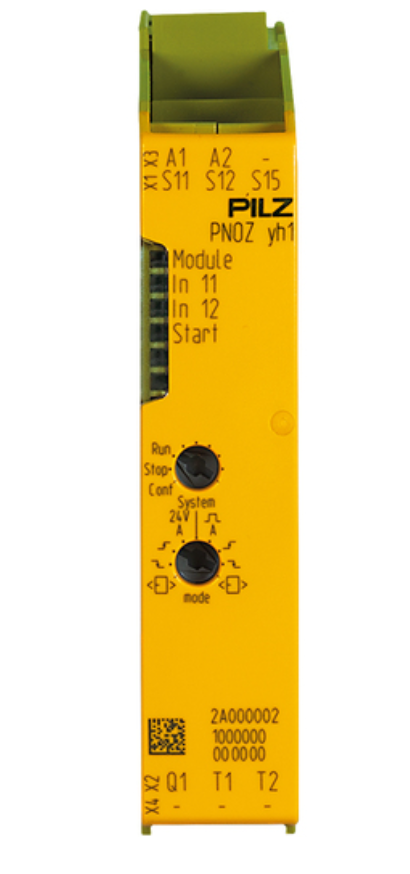

德國PILZ皮爾茲安全繼電器PNOZ yh1 2DI 24VDC

產品物料號: 2A000002

用于模塊化安全繼電器myPNOZ的頭模塊， 與擴展模塊通信，myPNOZ的電源電壓， 1個輸入功能，2個測試脈沖輸出 (用于檢測短路，觸點和短路)， 1個信號輸出，1個用于選擇功能的旋轉開關，1個用于設置啟動類型和 測試脈沖評估的旋轉開關，LED顯示屏

般數據

Approval CE

CCC

UKCA

cULus Listed

TüV

EAC (Eurasian)

技術數據

德國PILZ皮爾茲安全繼電器電氣數據

U1的用途 系統電源

供電電壓 (V) 24  V

電源電壓類型U1 DC

輸入

數字輸入數量 2

U 輸入符合 EN 61131-2 類型 1 24 V DC

輸入和內部模塊總線電壓之間的電位隔離 否

測試時鐘輸出

測試脈沖輸出數量 2

PILZ安全繼電器環境數據

環境溫度標準 EN 60068-2-14

以攝氏度一表示的環境溫度 -20 - 55  °C

存儲溫度標準 EN 60068-2-1/-2

氣候適宜性標準 EN 60068-2-78

允許/不允許凝結 不允許

海平面以上最大安裝高度不受額定功率的限制 5000 m

EMC 達到標準 ... EN 60947-5-1

EN 61326-3-1

振動測試所依據的標準 EN 60068-2-6

沖擊應力測試所依據的標準1規定的加速度 15 g

應遵守的間隙與爬電距離標準 EN 60947-5-1

過電壓等級 三

間隙與爬電距離污染程度規范 2

防護等級標準 EN 60529

保護類型，安裝

保護類型，機殼 IP20

端子保護類型

時代

同時輸入電路 ∞

PILZ安全繼電器機械數據

安裝位置 任意

DIN電源軌尺寸（EN 50022） 35 x 7,5 EN/IEC 60715

殼體材料下部 PC

外殼上面部分材質 PC

連接端子，

螺絲式端子

端子樣式 可插拔  彈簧加載端子

柔性AWG導體的允許截面面積 24 - 12 AWG

高度尺寸 98  mm

寬度尺寸 17.5  mm

深度尺寸 121  mm

凈重 86  g

總重 140  g
