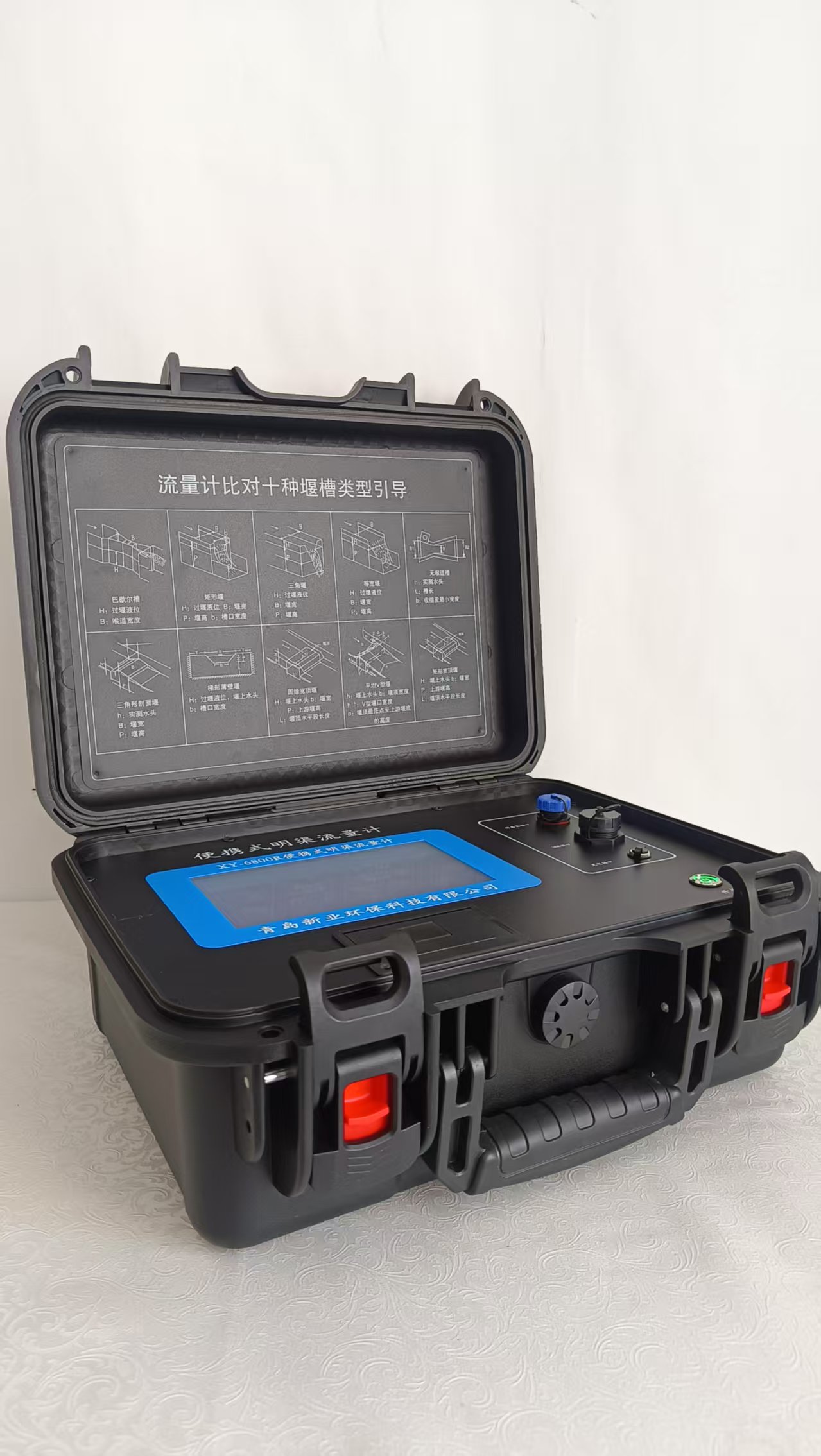

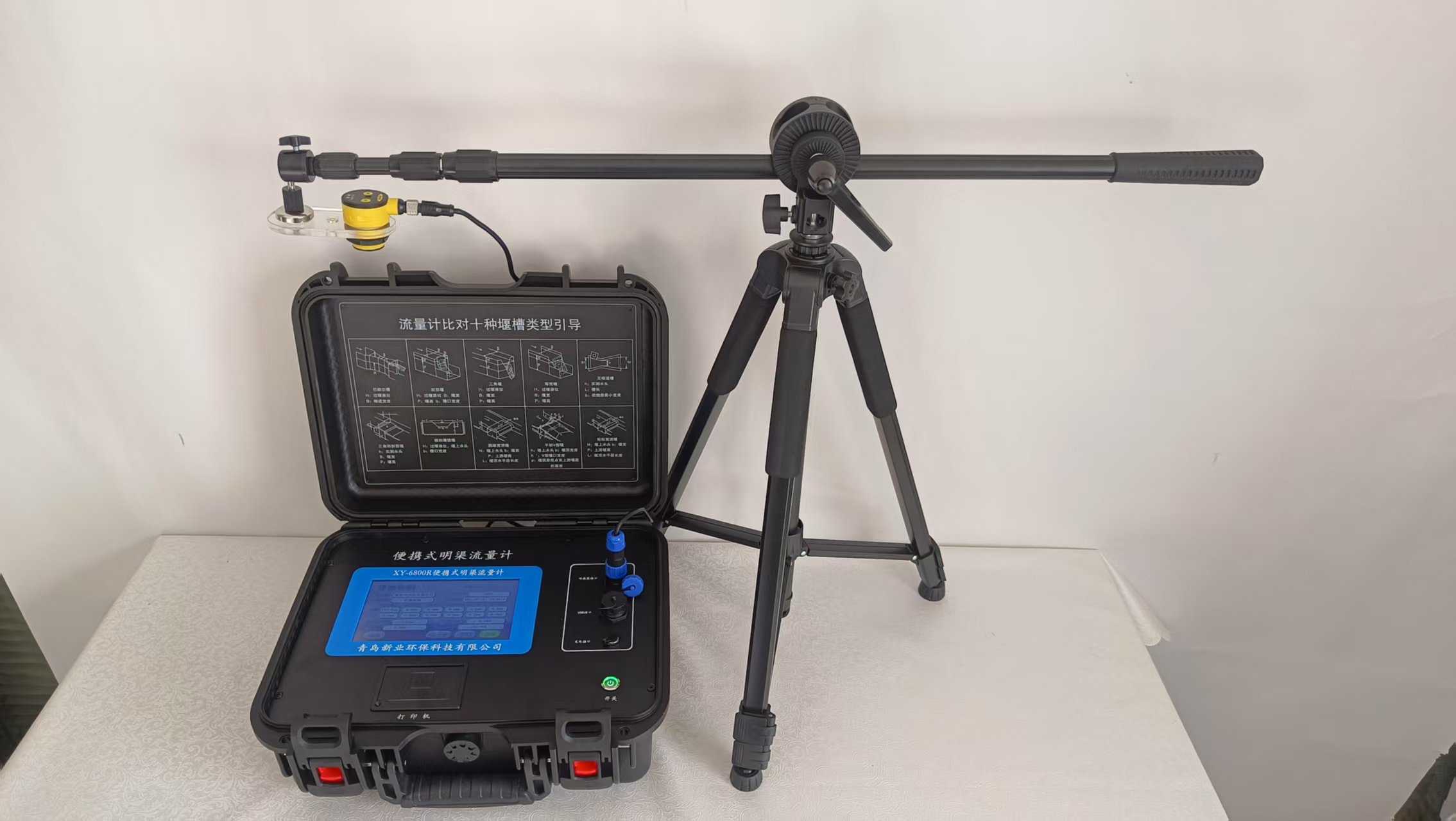

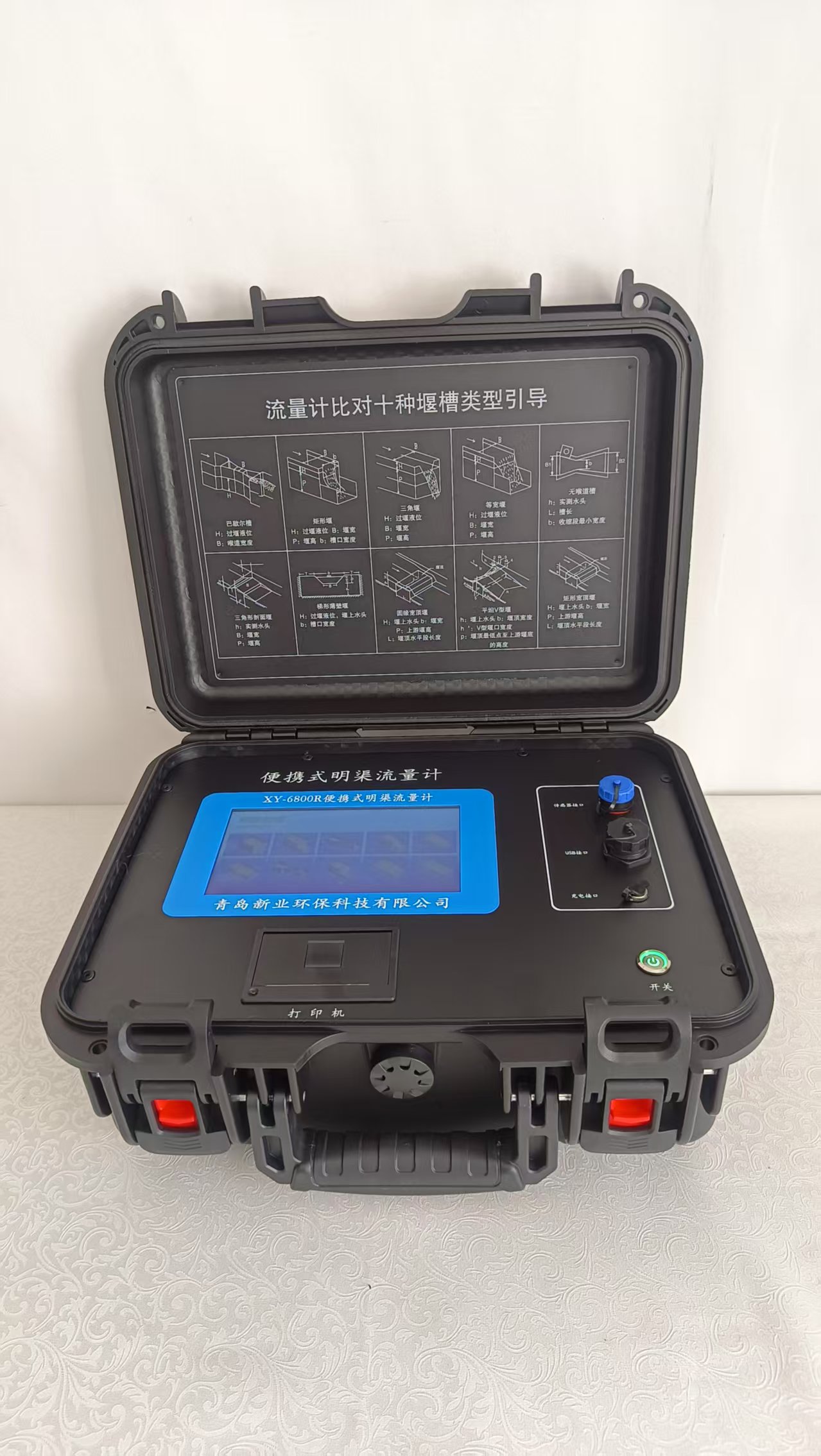

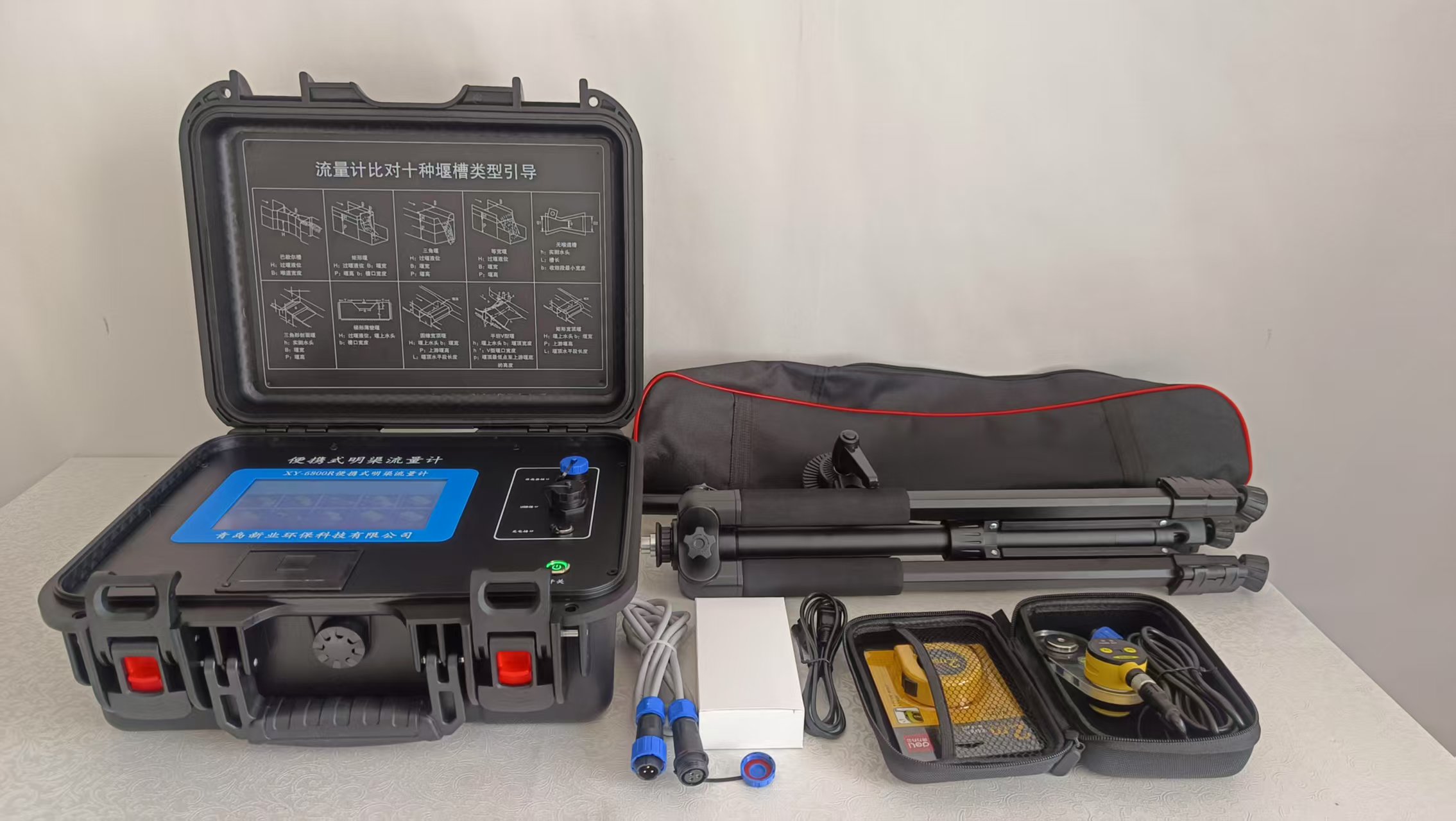

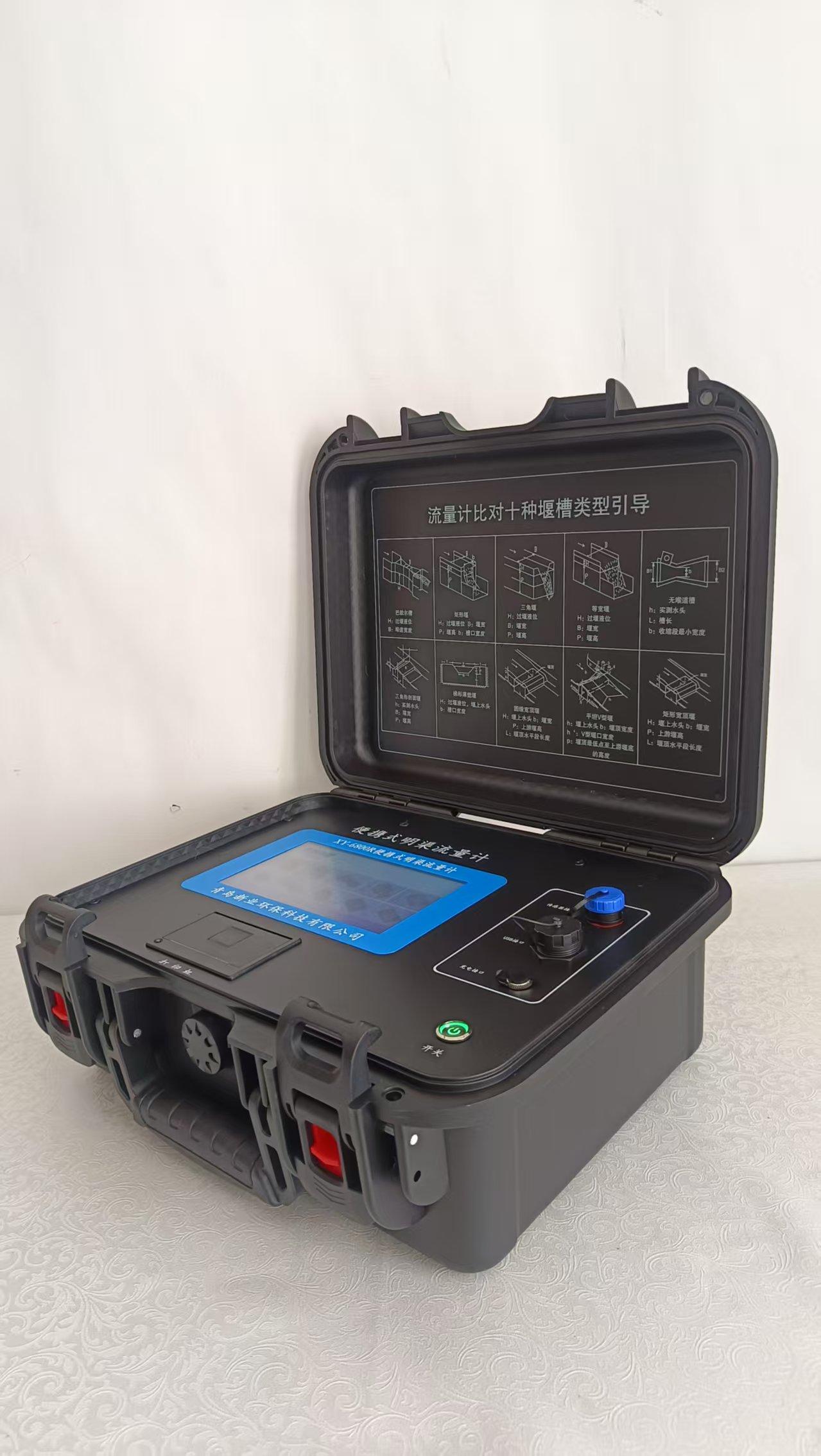

在環保監測領域，XY-6800R型便攜式明渠流量計以其創新的實時數據顯示技術，正在重新定義明渠流量監測的標準。這款設備不僅能精確測量液位和瞬時流量，還能通過動態曲線直觀展現數據變化，為環保驗收、水利監測等場景提供了高效解決方案。

一、雙模式數據可視化：數值與曲線的結合

XY-6800R采用高精度24位信號采集系統，實時顯示液位（精度達0.1mm）和瞬時流量數據。通過手機APP或設備觸控屏，用戶可同步查看兩種數據呈現形式：

• 數字面板：實時刷新當前液位高度（單位：米）和瞬時流量值（單位：立方米/秒）

• 動態曲線圖：以時間軸為基準，自動繪制液位-時間、流量-時間雙曲線，支持縮放查看細節變化

二、智能曲線生成核心技術

設備內置先進的液位-流量轉換算法：

1. 多堰槽適配：預存三角堰、巴歇爾槽等10種標準堰型的Q=f(h)計算公式，自動匹配曲線形態

2. 環境補償：實時采集大氣壓、溫度參數，動態修正曲線偏差

3. 非標堰槽處理：支持手動輸入實測數據點，自動生成擬合曲線

典型應用案例：在90°三角堰場景中，設備自動調用Q=1.38h2.?公式，將超聲波測得的液位高度h實時轉換為流量曲線。

三、驗收場景的革命性應用

針對《水污染源在線監測系統驗收技術規范》要求，XY-6800R的曲線功能展現出優勢：

• 12分鐘同步記錄：自動完成6組液位數據比對，曲線界面直觀顯示在線設備與便攜設備的測量偏差

• 10分鐘流量驗證：累積流量曲線雙線對比，一鍵生成帶二維碼的驗收報告

• 數據溯源：所有曲線點均附加GPS定位和時間戳，滿足環保檔案管理要求

四、移動端曲線分析功能

通過藍牙/WiFi連接APP后，用戶可獲得更強大的曲線處理能力：

• 多維度疊加：將液位、流量、溫度曲線同屏對比分析

• 智能標記：點擊曲線任意點即可顯示該時刻的詳細參數

• 云端同步：曲線數據實時上傳至云端，支持電腦端網頁調取歷史曲線回放

這款設備的曲線顯示技術不僅解決了傳統驗收中數據不可逆的難題，其直觀的可視化界面更讓現場工作人員能快速判斷測量異常點，大幅提升了環保監測的效率和可靠性。隨著我國環保要求的日益嚴格，XY-6800R的智能曲線功能正在成為行業驗收的桿。
